254 | Ottobock Helix

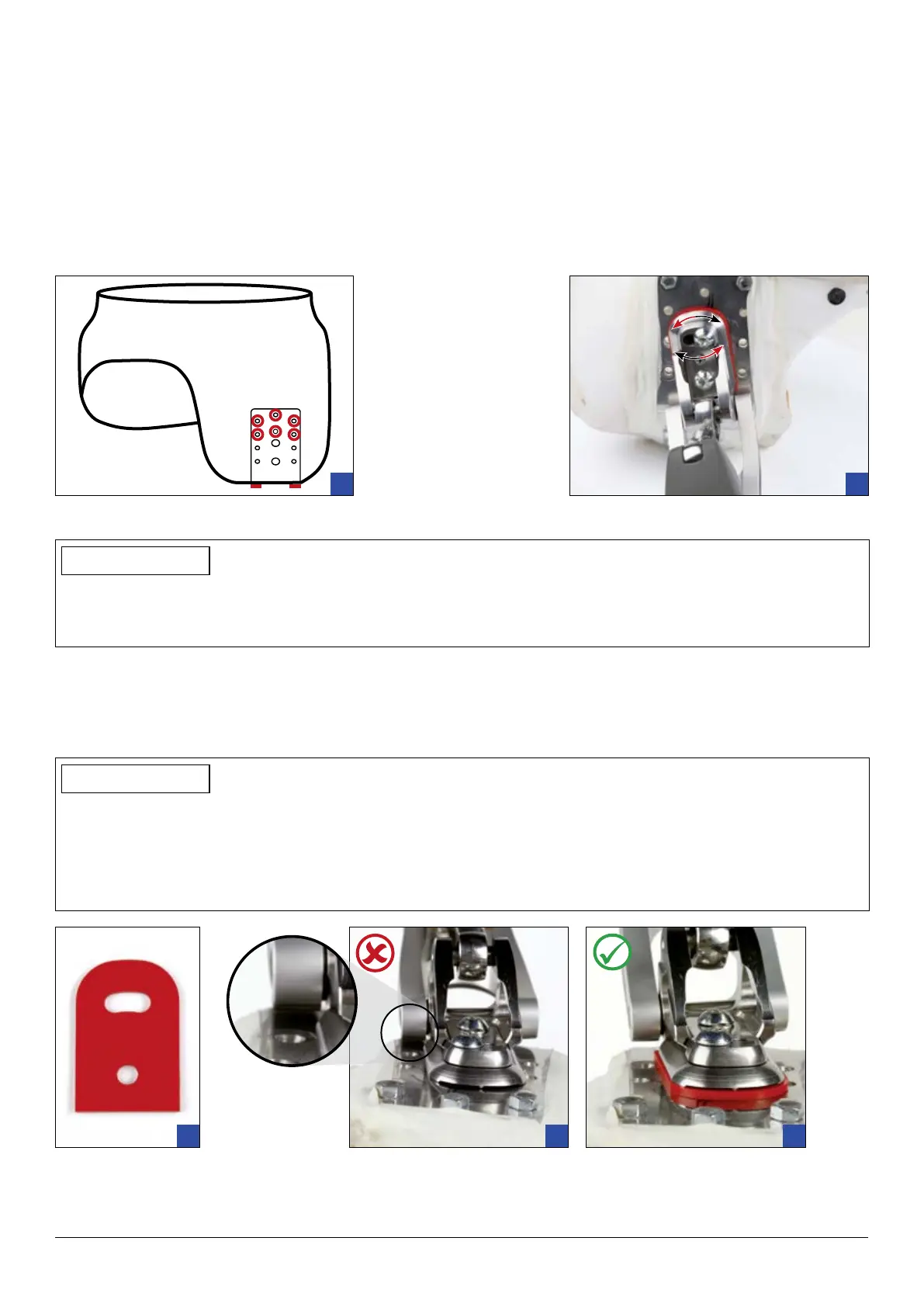

3.2.1 Σημαντικές πληροφορίες για την αποπεράτωση μιας δοκιμαστικής πρόθεσης Helix
3D
Μέγιστη προσαγωγή/ απαγωγή
1. Για να βιδώσετε τη συνδετική πλάκα (7Z53) με τη θήκη στήριξης σε μετωπιαίο επίπεδο, χρησιμοποιήστε
αποκλειστικά τις οπές της συνδετικής πλάκας που επισημαίνονται στην παρακάτω εικόνα 1.
Εφόσον απαιτείται, η κατ’ ισχίον άρθρωση μπορεί να ρυθμιστεί στη μέγιστη προσαγωγή/ απαγωγή (εικ. 2).
2. Στο κάτω μέρος της συνδετικής πλάκας, όλες οι οπές μπορούν να χρησιμοποιηθούν για τη συναρμογή με τη
θήκη στήριξης.
1
2
Μέγιστη εσωτερική/ εξωτερική περιστροφή – χρήση αποστατικής ροδέλας 4G576
ΠΛΗΡΟΦΟΡIΕΣ
Προσέξτε ότι, όπως περιγράφεται στην ενότητα 3.2 (Τοποθέτηση συνδετικής πλάκας) των οδηγιών χρήσης
για την κατ’ ισχίον άρθρωση Helix
3D
, κατά τη διαδικασία έγχυσης γύψου για τη θήκη στήριξης, η σφήνα πρέπει
να τοποθετείται γυρισμένη προς τα έξω κατά περίπου 5°.
Για το χρονικό διάστημα της δοκιμαστικής εφαρμογής, χρησιμοποιήστε την παρεχόμενη αποστατική ροδέλα,
όπως παρουσιάζεται στις παρακάτω εικόνες.
Με τον τρόπο αυτό μπορείτε να ρυθμίζετε/ αξιοποιείτε τη μέγιστη εσωτερική και εξωτερική περιστροφή της
κατ’ ισχίον άρθρωσης, χωρίς το πίσω σημείο σύνδεσης να έρχεται σε επαφή με τη συνδετική πλάκα.
ΠΛΗΡΟΦΟΡIΕΣ
Η χρήση της αποστατικής ροδέλας 4G576 προβλέπεται αποκλειστικά για το χρονικό διάστημα της δοκιμαστικής
εφαρμογής. Κατά τη δημιουργία της οριστικής θήκης στήριξης, προσέχετε ώστε η συνδετική πλάκα να τοποθετείται
με επαρκή εξωτερική περιστροφή και η θήκη στήριξης να διαθέτει ελάχιστο πάχος διαστρωμάτωσης 2,5 mm.
Εντούτοις, αν η πίσω σύνδεση της κατ’ ισχίον άρθρωσης έρχεται σε επαφή με τη θήκη στήριξης, μπορείτε να
ξύσετε το διαστρωματωμένο υλικό στο συγκεκριμένο σημείο.
3
4
5
