62 | Ottobock Helix
Utiliser le L.A.S.A.R. Posture 743L100 pour procéder au contrôle de l’alignement et à l’optimisation de la pro-
thèse sous charge.
1
L’ajustement de l’alignement s’effectue exclusivement en modiant la exion plantaire.
2
La ligne de charge doit passer env. 30 mm devant le point de rotation de l’articulation de genou.
Le côté de la prothèse doit être sufsamment chargé (> 35% poids de l’utilisateur). Les valeurs suivantes
peuvent servir de mesures de contrôle : la ligne de charge doit passer env. 50 mm devant la vis de l’adaptateur
de la cheville (en fonction du modèle et de la taille du pied prothétique) et env. 0 à 10 mm à travers la ligne
de référence de l’emboîture pelvienne.
Replacer le capuchon de la partie supérieure de l’articulation de hanche Helix
3D
une fois l’alignement terminé.
3.5 Essayage dynamique
INFORMATION
Familiarisez-vous de manière intense avec les différentes possibilités de réglage et leurs effets ! Seule cette
méthode permet d’adapter la prothèse de manière optimale aux besoins du porteur de la prothèse.
INFORMATION
En cas d’utilisation du C-Leg : avant de régler les paramètres de la marche sur l’articulation de hanche Helix
3D
,
reportez-vous toujours également aux instructions d’utilisation de l’articulation de genou C-Leg (647H215) et
aux instructions d’utilisation de C-Soft (647G268).
En cas d’utilisation du Genium : avant de régler les paramètres de la marche sur l’articulation de hanche Helix
3D
,
reportez-vous toujours également aux instructions d’utilisation de l’articulation de genou Genium (647G573) et
aux indications d’utilisation de X-Soft y gurant.

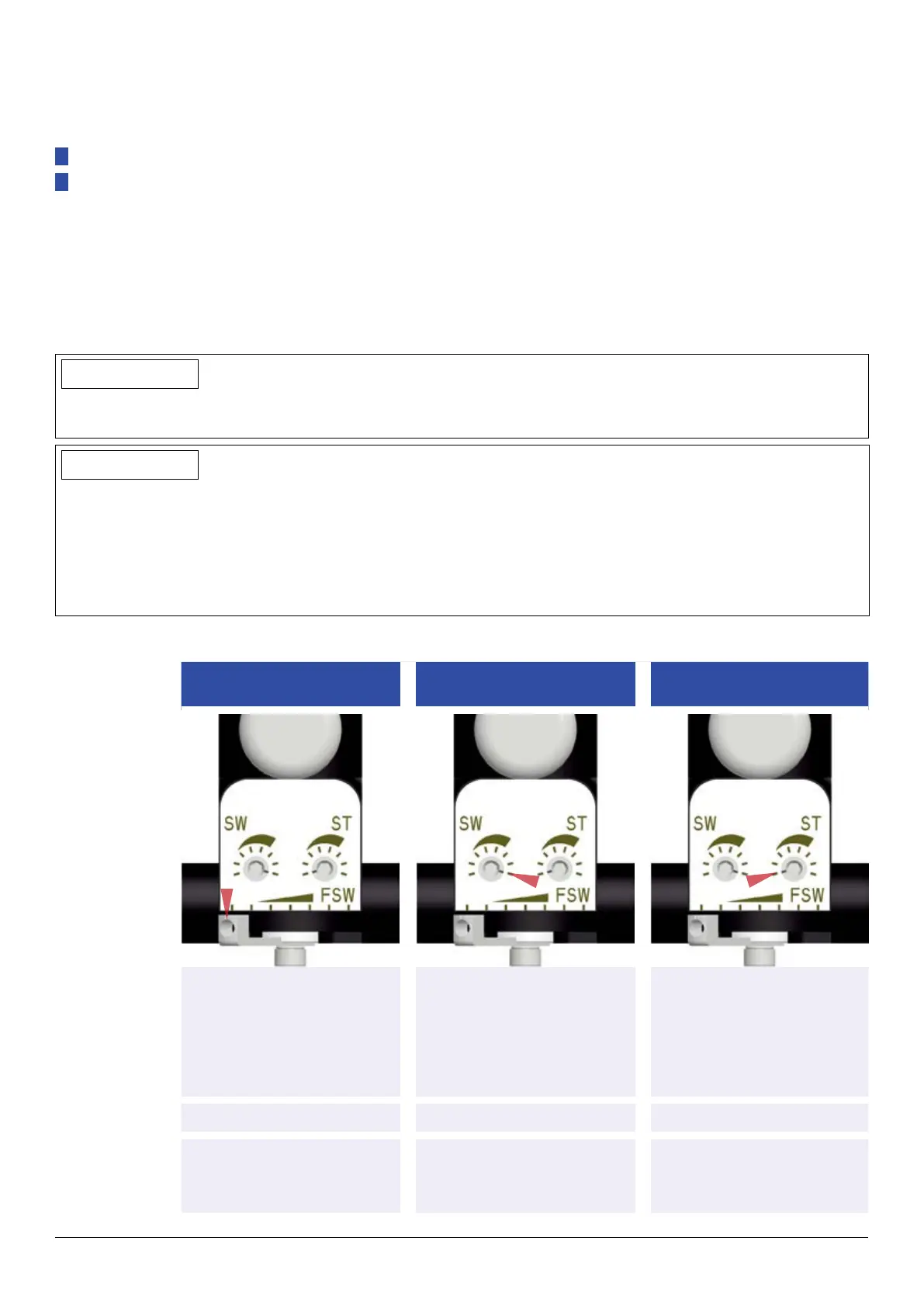

3.5.1 Explication des possibilités de réglage
Phase pendulaire libre
(FSW)
Amortissement de la phase
pendulaire (SW)
Amortissement de la pha-
se d’appui (ST)
Paramètres
L’articulation de hanche per-
met de régler une certaine
longueur de pas dans les
limites de laquelle l’articula-
tion se échit sans contrainte,
c’est-à-dire sans amortisse-
ment.
La phase pendulaire libre est
suivie d’un net accroissement
de l’amortissement permettant
de limiter le pas.
Il est possible d’amortir le
mouvement d’extension au
cours de la phase d’appui,
permettant ainsi à l’utilisateur
d’étendre confortablement sa
prothèse.
Réglage en usine
Faible Elevé Faible
Moyen de réglage
Le levier de réglage inférieur
est réglé sur la gauche.
La vis de réglage gauche
du système hydraulique est
complètement tournée vers la
droite.
La vis de réglage droite du
système hydraulique est com-
plètement tournée vers la
gauche.
