Helix Ottobock | 255

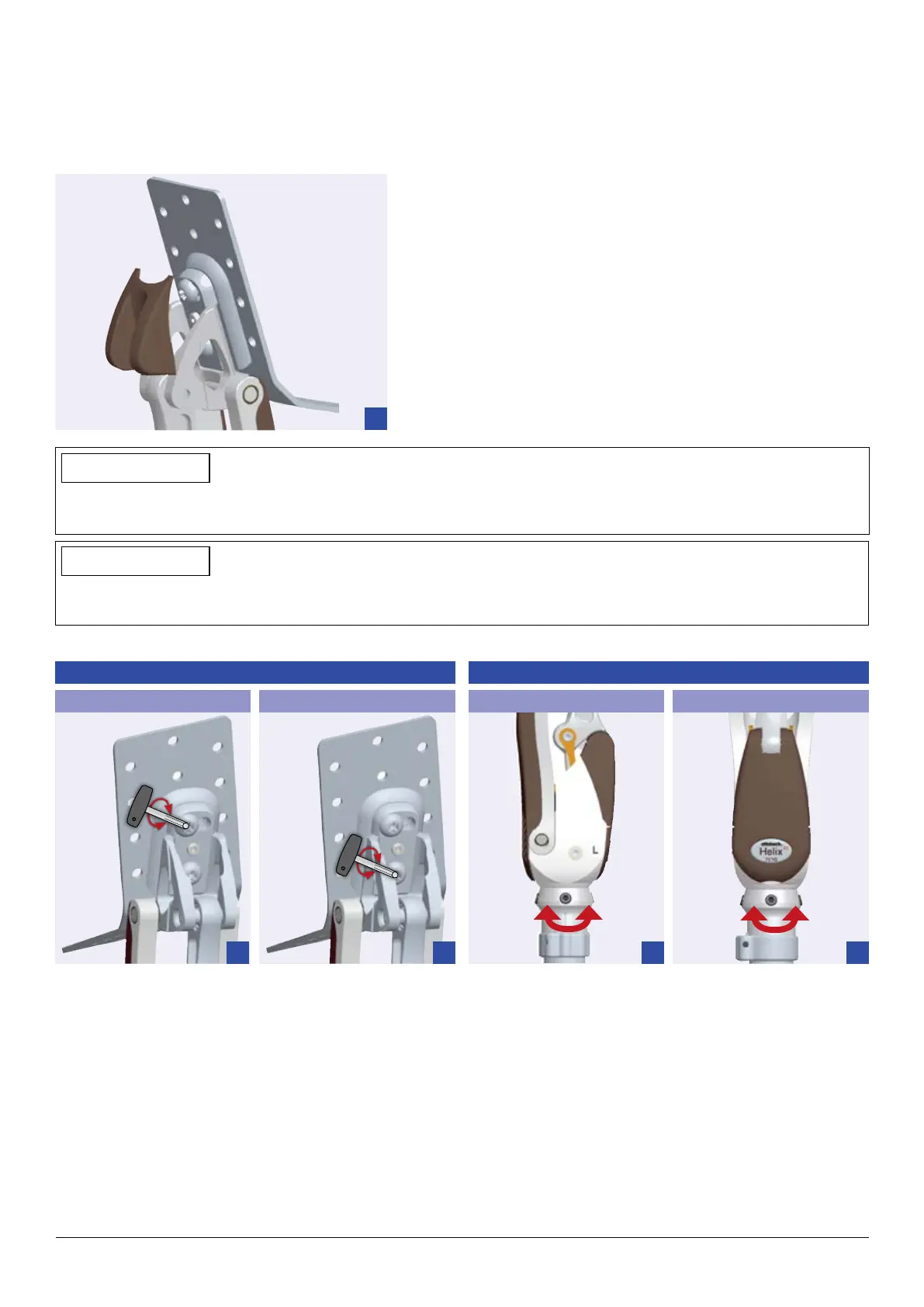

3.3 Δυνατότητες ρυθμίσεων ακριβείας
Για να στερεώσετε την κατ’ ισχίον άρθρωση Helix
3D
στη θήκη στήριξης και να διεξαγάγετε τη ρύθμιση εγγύς της
κατ’ ισχίον άρθρωσης, πρέπει να αφαιρέσετε το κάλυμμα του άνω τμήματος (εικ. 1).
1
ΠΛΗΡΟΦΟΡIΕΣ
Στερεώνετε την κατ’ ισχίον άρθρωση Helix
3D
στη συνδετική πλάκα αποκλειστικά με τη βοήθεια των εξαρτημάτων
πρόσθετου εξοπλισμού που περιλαμβάνονται στη συσκευασία!
ΠΛΗΡΟΦΟΡIΕΣ
Για να στερεώσετε την άρθρωση 7E10 στη θήκη στήριξης, μη χρησιμοποιείτε τις γνωστές ροδέλες από την
κατ’ ισχίον άρθρωση 7E7 κάτω από τις βίδες επίπεδης κεφαλής 501F9=* με εξαγωνική υποδοχή.
Για τη ρύθμιση ακριβείας, ενεργήστε ως εξής:
2 3 4 5
Άπω ρύθμιση ακριβείας κατ’ ισχίον άρθρωσης
Κλίση μπροστά Κλίση πίσω
Εγγύς ρύθμιση ακριβείας κατ’ ισχίον άρθρωσης
Προσαγωγή/απαγωγή Περιστροφή
1. Προσαγωγή και απαγωγή (εικ. 2): Για τη ρύθμιση, χαλαρώστε την κάτω και την επάνω βίδα και περιστρέψτε
την άρθρωση γύρω από την κάτω βίδα. Ροπή σύσφιγξης: 25 Nm με Torx Bit TX40 (βλ. επίσης σελίδα 263).
2. Περιστροφή (εικ. 3): Για να ρυθμίσετε την εσωτερική και εξωτερική περιστροφή, χαλαρώστε την κάτω, τη
μεσαία και την επάνω βίδα. Σημειώστε πρώτα την προσαγωγή/απαγωγή με ένα μολύβι. Ροπή σύσφιγξης για
τη μεσαία βίδα: 2 Nm. Χρησιμοποιήστε κλειδί άλλεν 709S10=2.5 (βλ. επίσης σελίδα 263).
3. Άπω ρύθμιση κατ’ ισχίον άρθρωσης (εικ. 4/5): Ο κάτω ρυθμιστικός πυρήνας επιτρέπει την κλίση της άρθρωσης
γόνατος μπροστά και πίσω. Έτσι, μπορείτε να διευθετήσετε σωστά την άρθρωση γόνατος στο τεχνητό μέλος.
