Helix Ottobock | 101
1. Abducción o aducción (g. 2): para el ajuste se suelta el tornillo inferior y el superior y se gira la articulación
alrededor del tornillo inferior. Par de apriete: 25 Nm con Torx Bit TX40 (véase también la página 109).
2. Rotación (g. 3): para ajustar la rotación interior y exterior se sueltan el tornillo inferior, medio y superior. Se-
ñale la abducción y la aducción anteriormente con un lápiz. Par de apriete del tornillo medio: 2 Nm. Por favor,
emplee una llave Allen 709S10=2.5 (véase también la página 109).
3. Ajuste distal de la articulación de cadera (g. 4/5): el núcleo de ajuste inferior permite una inclinación de la
articulación de rodilla en ML y AP. Así podrá integrar la articulación de rodilla correctamente en la prótesis.
3.3 Alineación básica en el aparato de montaje
 PRECAUCIÓN
Peligro debido a un error de alineamiento. Los errores al montar la prótesis pueden provocar fallos en el
funcionamiento de la articulación e incluso una pérdida de funcionamiento debido a un fallo en la estructura.
Esto puede tener como consecuencia la caída del paciente.
¡Es absolutamente necesario tener en cuenta durante la alineación básica que la articulación de cadera esté
totalmente extendida!
1
Posiciona-
miento de la
abrazadera
de cable
2
Preparación de la articulación de cadera para la alineación básica:
Para facilitar la alineación en el L.A.S.A.R. Assembly, extraiga por favor los resortes de tracción integrados como
se describe en el capítulo 3.8.

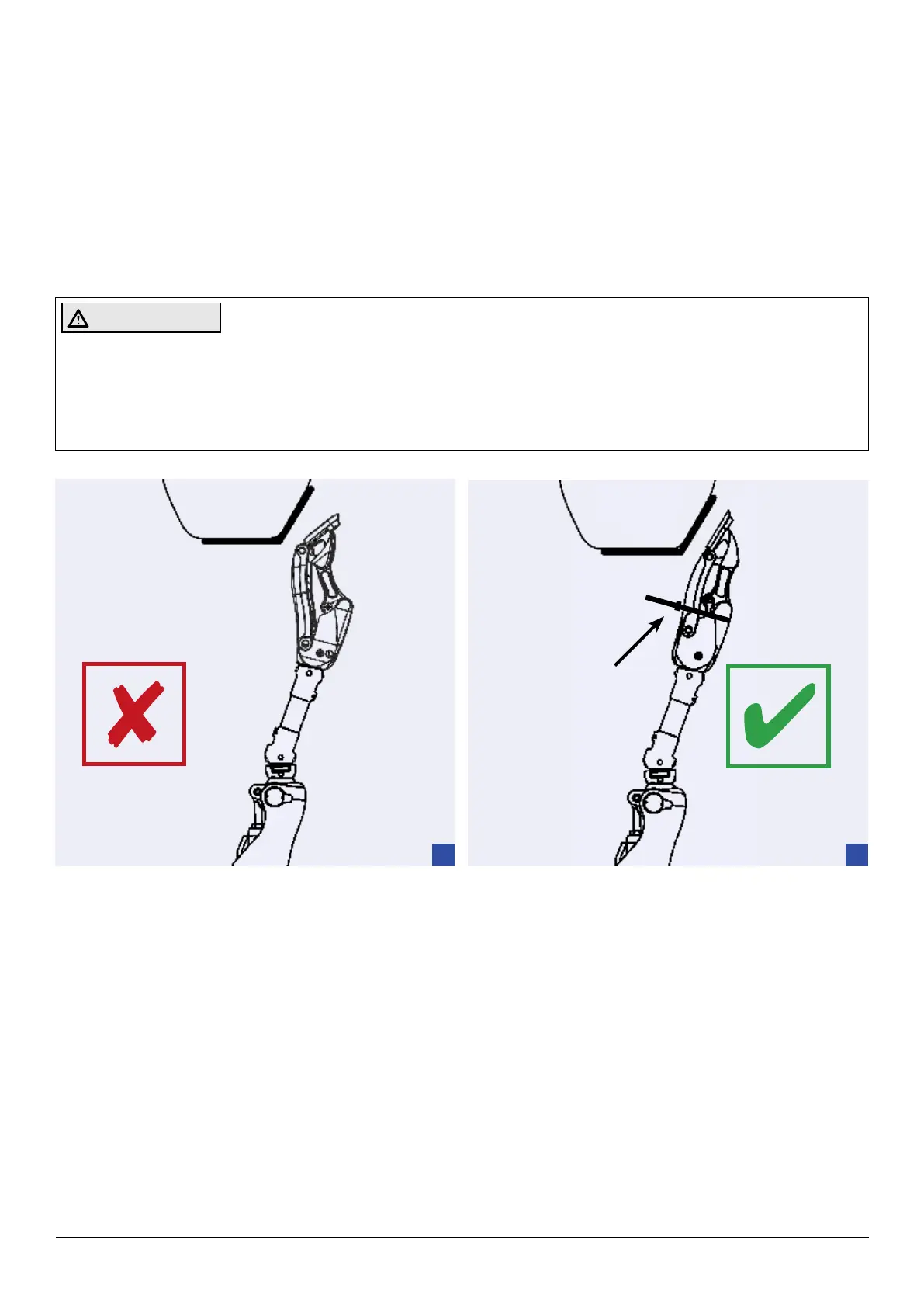

Fije la articulación de cadera extendida completamente. Para ello, emplee la abrazadera de cable incluida en el
suministro. Posicione la abrazadera de cable aproximadamente donde termine la parte inferior (g. 2).
