INFORMATION
L’amortissement de la phase d’appui constitue un nouvel aspect de l’appareillage prothétique suite à des ampu-
tations dans la région du bassin. Pour cette raison, procéder lentement et avec précaution et vérier constam-
ment s’il est possible d’augmenter encore l’amortissement. Pour le porteur de la prothèse, il importe que le côté
appareillé puisse être sollicité le plus longtemps possible au cours de la phase d’appui.
La phase d’appui sur l’articulation de hanche en mouvement est rendue possible grâce à un amortissement élevé
et doit constituer l’objectif de l’essai de marche malgré la sensation inhabituelle ! Prenez le temps de comprendre
et d’expliquer cet important processus et de vous entraîner à le reproduire avec le porteur de la prothèse. Seule
cette manière de procéder permet au porteur de prothèse de proter pleinement des avantages de ce produit.
3.6 Assemblage de la prothèse
Vous avez la possibilité d’utiliser le revêtement en mousse synthétique 3S27=L/R44 pour assembler la prothèse
dotée d’une emboîture pelvienne. Prévoyez un rabat de 60 mm lors du découpage (longueur de jambe + 30 mm,
longueur de cuisse + 30 mm).
Pour assembler la prothèse, utilisez la clé dynamométrique 710D4 puis coller les vis avec du produit Loctite
636K13. Respectez les couples de serrage suivants pour l’assemblage de la prothèse :
Vis Couple de serrage
Vis à tête plate de la plaque à couler (à six pans
creux) 501F9=*
25 Nm (clé/embout TX 40)
Petite vis de l‘adaptateur à couler 2 Nm
Vis de l’adaptateur de rotation 4R57
10 Nm/couple de serrage supérieur à l’adaptateur de
rotation
Toutes les autres vis 15 Nm
Pour nir, vérier la démarche une nouvelle fois lors d’une marche effectuée avec la prothèse réalisée. Un réajus-
tement permet d’éliminer les effets produits par le revêtement en mousse synthétique.
3.7 Maintenance
Remplacement des élastomères de traction
Des ressorts de traction (ref. : 4G430, rouge) sont intégrés sur les côtés gauche et droit de l’articulation pour
favoriser le passage en phase pendulaire (exion). L’énergie est emmagasinée dans ces ressorts au moment de
l’extension de l’articulation de hanche Helix
3D
au cours de la phase d’appui avant d’être libérée au début de la
exion. Cela permet de échir la hanche beaucoup plus rapidement et de bénécier d’une plus grande garde
au sol au cours de la phase pendulaire. Deux ressorts de traction normaux (ref. : 4G430, rouge) ainsi que deux
ressorts de traction plus forts (ref. : 4G430=2, gris) vous sont également livrés.
En cas d’usure et selon les besoins, remplacer les élastomères de traction de la manière suivante :
1. Rabattre d’abord le capuchon avant.
2. Remplacer ensuite les élastomères de traction défectueux.
INFORMATION
Pour retirer les ressorts de traction, utilisez un tournevis à tête plate exempt
d’arêtes tranchantes !

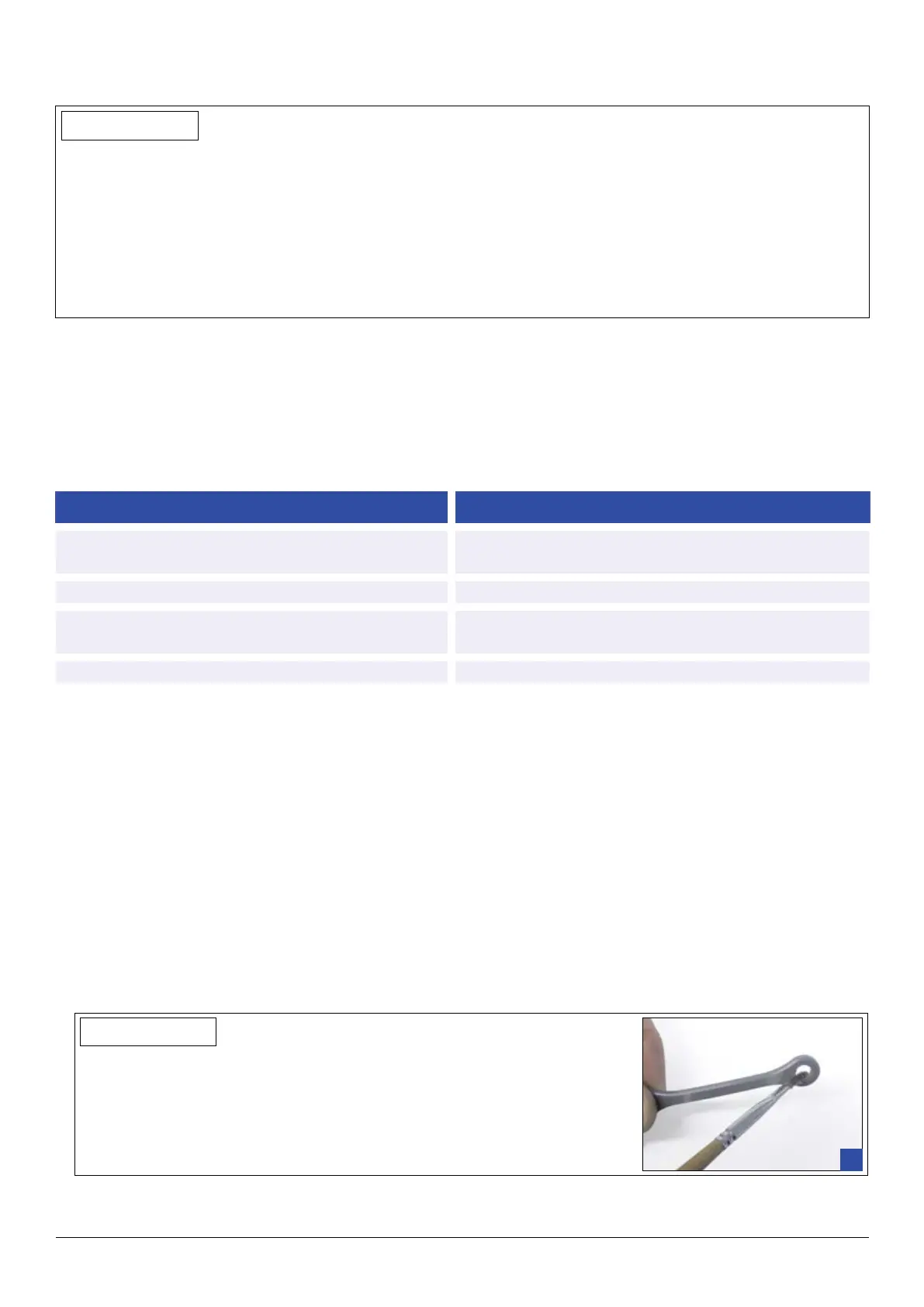

Avant de procéder au montage des éléments de rappel 4G430 ou 4G430=2,
il est impératif de bien enduire les extrémités des éléments de rappel avec
la graisse spéciale 633F30 (ill. 1).
1
3. Rabattre de nouveau le capuchon et introduire les pins de xation dans la partie inférieure.
