174 | Ottobock Helix
INFORMATION
Stödfasdämpningen är en ny aspekt vid protesförsörjningen efter en amputation i området kring bäckenet. Därför
är det viktigt att man långsamt provar sig fram och hela tiden testar om dämpningen kan ökas ytterligare. För
protesbäraren är det viktigt att protessidan under stödfasen kan belastas så länge som möjligt.
Stödfasen på höftleden som rör sig, möjliggörs genom den höga dämpningen och måste, trots att det känns
ovant, alltid vara målet med gångtestet! Det är viktigt att du tar dig tillräckligt med tid för att förstå det här vik-
tiga momentet, att förklara det för brukaren och att öva med detsamma. Endast på detta sätt kan brukaren till
fullo dra fördel av den här produkten.
3.7 Färdigställande av protesen
För färdigställandet av bäckenkorgsprotesen kan du använda skumkosmetik 3S27=L/R44. Vid kapningen ska du
ta hänsyn till en förlängning på 60 mm (underbenslängd + 30 mm, lårbenslängd + 30 mm).
Till färdigställande av protesen används momentnyckel 710D4 och säkra skruvarna med Loctite 636K13. Vid
färdigställandet ska du beakta följande vridmoment:
Skruv / stift Vridmoment
501F9=* Platt skruv med runt huvud för ingjutnings-
plattan (med insexkant)
25 Nm (nyckel/bit TX 40)
Liten cylinderskruv ingjutningsadapter 2 Nm
Skruv till vridadapter 4R57 10 Nm / dragmoment ovanför vridadaptern
Alla andra skruvar 15 Nm
Avslutningsvis kontrolleras gångmönstret ännu en gång vid gång med den färdiga protesen. Påverkan från kos-
metiken bör regleras genom efterjustering.
3.8 Underhåll
Utbyte av dragfjädrarna
Till stöd för svingfasen (exionen) har dragfjädrar (art.nr. 4G30, röd) byggts in i leden på vänster och höger sida.
Under extensionen av Helix
3D
höftleden i stödfasen kommer energi att lagras i dessa fjädrar, vilken sedan kommer
att frigöras under inledningen av exionen. Därigenom kommer man att uppnå en betydligt snabbare inledning
av höftexionen och en större golvfrihet i svingfasen. I leveransen ingår två normala dragfjädrar (art.nr.: 4G430,
röd) liksom två starkare dragfjädrar (Art.nr.: 4G430=2, grå).
Dragfjädrarna byts ut allt efter behov eller vid en eventuell förslitning:
1. Först fälls det främre skyddet upp.
2. Därefter byts de defekta dragfjädrarna ut mot nya.
INFORMATION
För att avlägsna dragfjädrarna ska du använda en slits-skruvmejsel utan
vassa kanter!

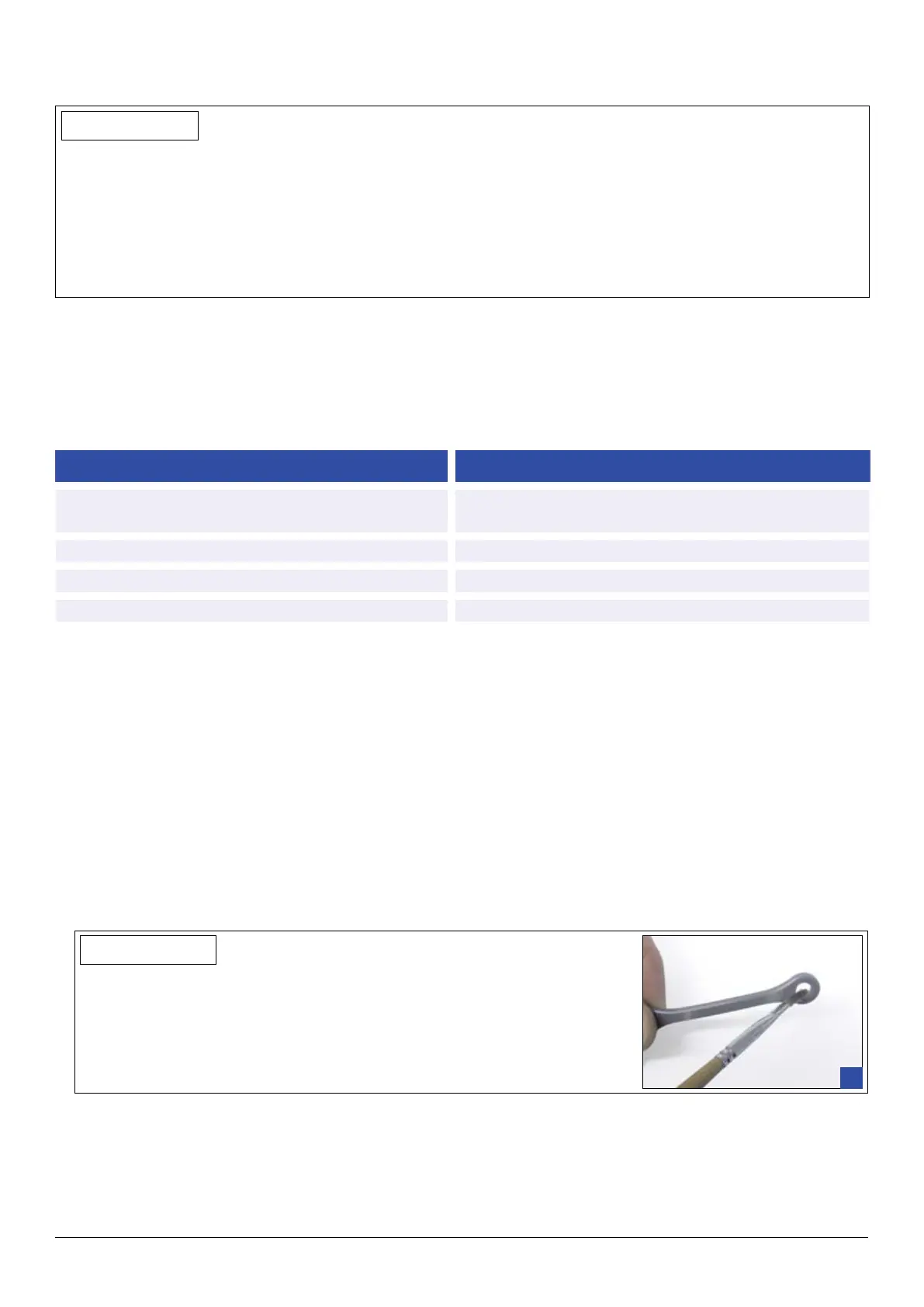

Innan montering av dragfjädrarna 4G430 eller 4G430=2 måste dragfjäderns
ögon smörjas in ordentligt med specialsmörjmedel 633F30 (bild 1).
1
3. Fäll tillbaka skyddet igen och för in infästningspinnarna.
