122 | Ottobock Helix
3.2.1 Informação importantes para o fabrico de uma prótese de ensaio Helix
3D
Abdução/Adução máxima

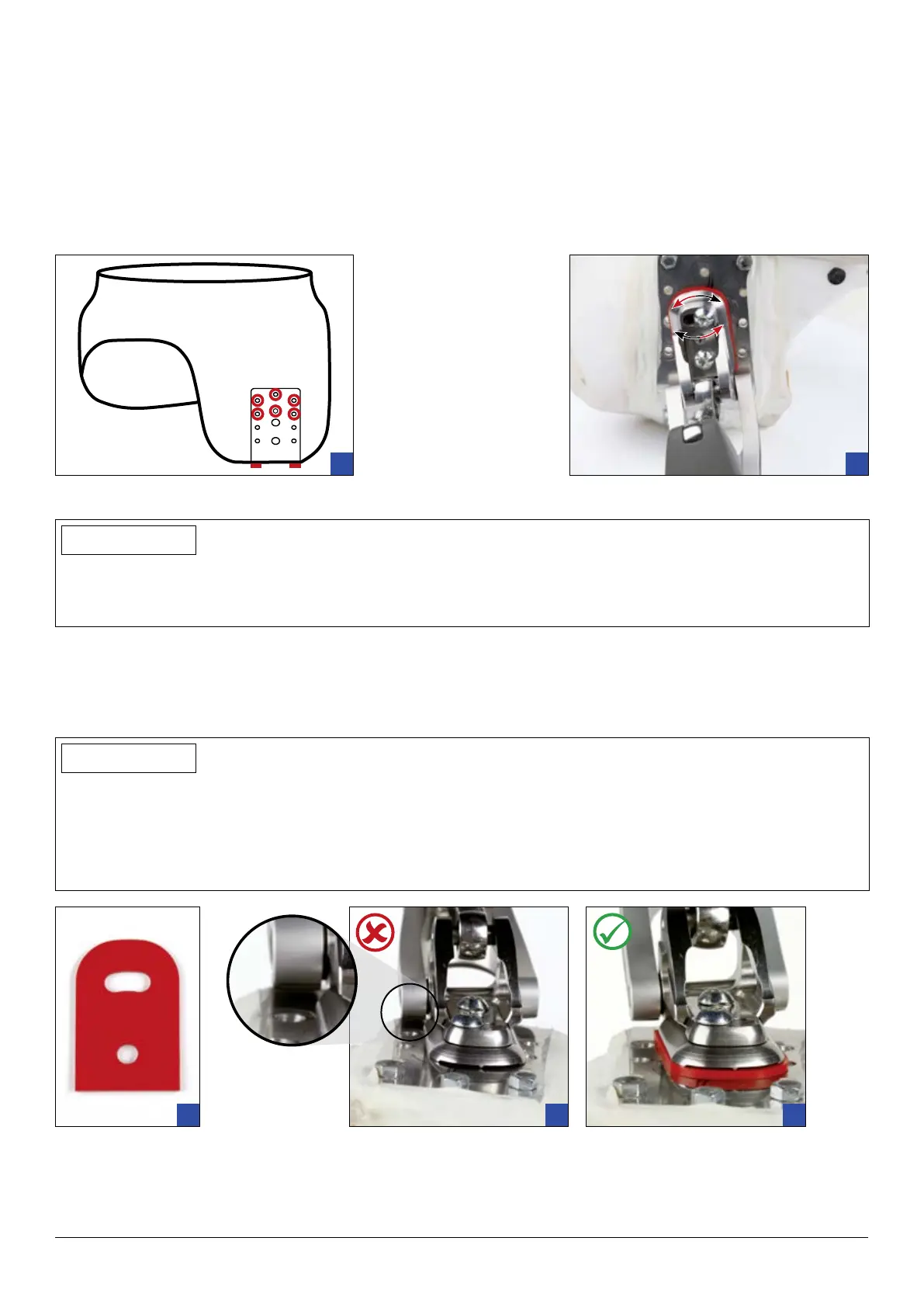

1. Para aparafusar a placa de laminagem (7Z53) à cinta pélvica no plano frontal utilize exclusivamente os furos
da placa de laminagem e assinalados em seguida na Figura 1.
Se necessário é possível ajustar a prótese de anca em abdução/adução máxima (Fig. 2).
2. Na parte inferior da placa de laminagem é possível utilizar todos os furos para aparafusar à cinta pélvica.
1
2
Rotação interna / externa máxima – utilização do disco distanciador 4G576
INFORMAÇÃO
Certique-se de que durante o processo de criação do molde de gesso da cinta pélvica coloca as cunhas de
gesso aprox 5º rodadas para fora, tal como descrito no capítulo 3.2 (Posicionamento da placa de laminagem)
do manual de instruções da articulação de joelho Helix
3D
.
Durante o período da protetização de teste utilize os discos distanciadores fornecidos, como representado nas
seguintes imagens.
Desta forma é possível ajustar/utilizar a rotação interna e externa máxima da articulação da anca sem que a
barra posterior entre em contacto com a placa de laminagem.
INFORMAÇÃO
O disco distanciador 4G576 destina-se exclusivamente ao período de protetização de teste. Na criação da cinta
pélvica denitiva certique-se de que a placa de laminagem se encontra montada com uma rotação externa
suciente e que a cinta pélvica possui uma espessura de laminagem mínima de 2,5 mm.
Porém, se ainda assim a barra posterior da articulação da anca estiver em contacto com a cinta pélvica é
possível recticar o laminado neste ponto.
3
4
5
