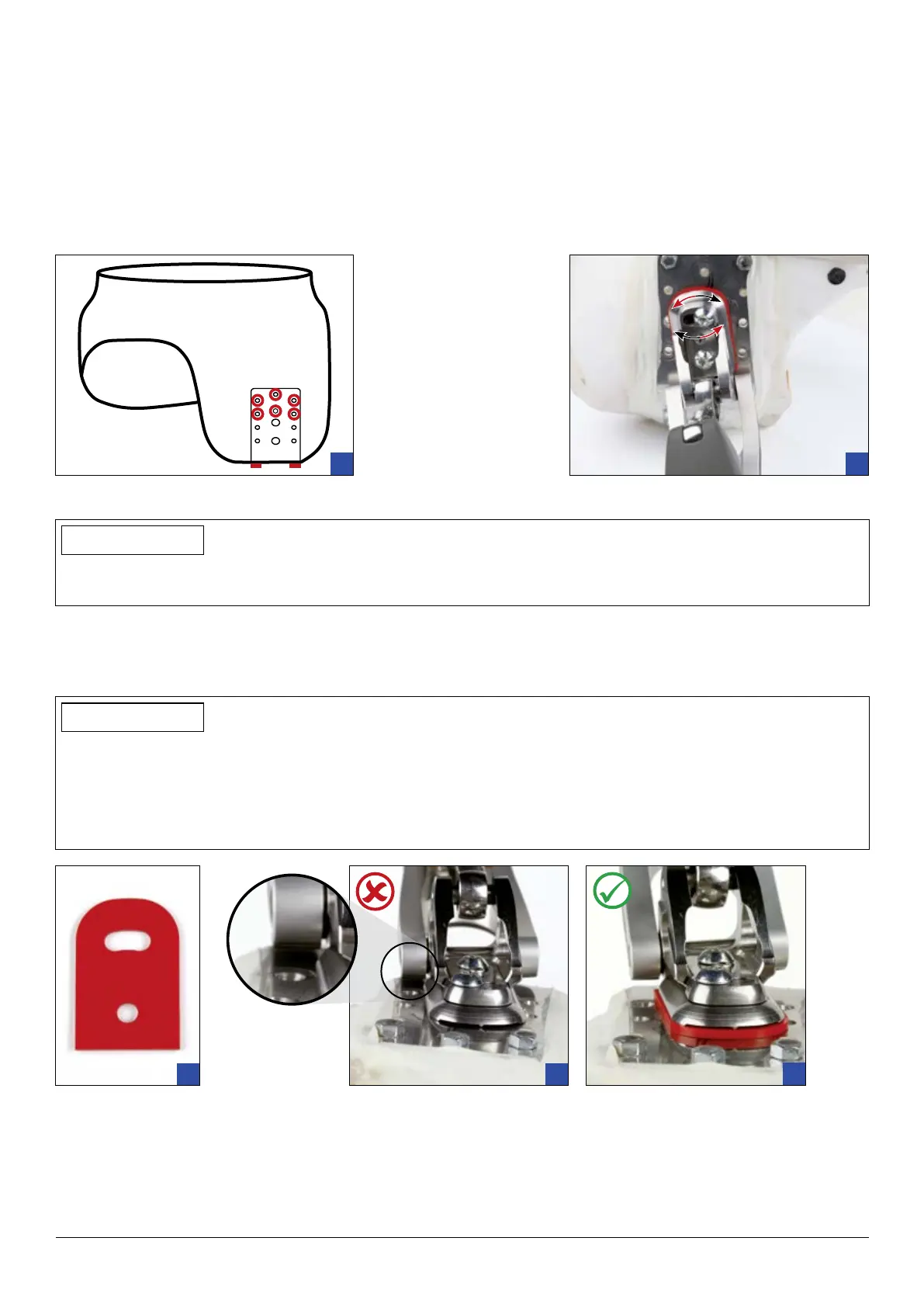

Helix Ottobock | 209
3.2.1 Viktig informasjon for ferdiggjøring av en Helix
3D
testprotese
Maksimal abduksjon/adduksjon
1. Bruk støpeplaten (7Z53) under forskruingen med bekkenkurven i frontalaten utelukkende med boringene i
støpeplaten som er merket 1 i påfølgende bilde.
Hofteleddet kan etter behov justeres slik til maksimal abduksjon/adduksjon (g. 2).
2. På underdelen av støpeplaten kan alle boringene brukes til fastskruing med bekkenkurven.
1
2
Maksimal innover-/utoverrotasjon – bruk av avstandsskive 4G576
INFORMASJON
Pass på at du setter på gipskilen ca. 5° rotert utover under gipsstøpingen av bekkenkurven, som beskrevet i
kapittel 3.2 (Posisjonering av støpeplaten) i bruksanvisningen til Helix
3D
hofteledd.
I tiden for testutrustningen brukes den medfølgende avstandsskiven som vist i de påfølgende bildene.
Slik kan hofteleddets maksimale innover- og utoverrrotasjon innstilles/benyttes uten at den bakerste styrearmen
berører støpeplaten.
INFORMASJON
Avstandsskive 4G576 er utelukkende beregnet for testutrustningens tidsrom. Pass på under fremstilling av den
denitive bekkenkurven at støpeplaten er plassert med tilstrekkelig utoverrotasjon og at bekkenkurven har en
laminattykkelse på minst 2,5 mm.
Skulle den bakerste styrearmen til hofteleddet likevel likevel berøre bekkenkurven, kan laminatet slipes av på
dette stedet.
3
4
5
