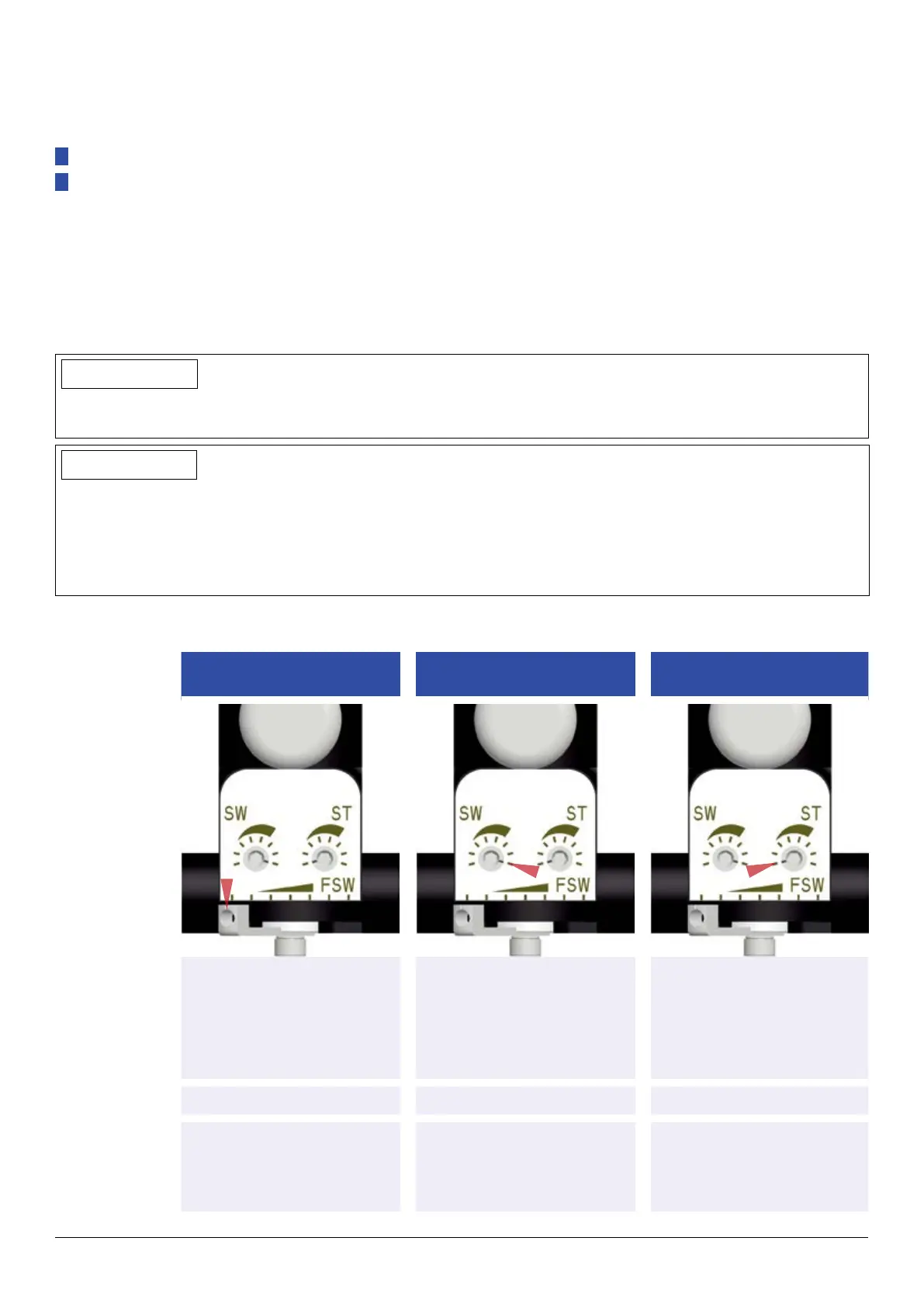

128 | Ottobock Helix
O controlo de montagem e a optimização da prótese sob carga devem ser feitas do seguinte modo, com a ajuda
do L.A.S.A.R. Posture 743L100.
1
A montagem é adaptada exclusivamente ao alterar a exão plantar.
2
A linha de carga deve passar aprox. 30 mm à frente do ponto de rotação da articulação do joelho.
Deve-se exercer uma pressão suciente no lado da prótese (> 35% do peso corporal). Como medida de con-
trolo, é possível usar os seguintes valores: A linha de carga deve passar aprox. 50 mm à frente do parafuso
de adaptação do joelho (dependendo do tipo e tamanho do pé protésico), e aprox. 0 ± 10 mm através da
linha de referência do cesto pélvico.
Depois de concluir a montagem, voltar a colocar a protecção da parte superior da articulação da anca Helix
3D
.
3.6 Prova dinâmica
INFORMAÇÃO
Familiarize-se bem com as possibilidades de ajuste e respectivos efeitos! Só então será possível ajustar a
prótese de modo ideal às necessidades do utilizador da mesma.
INFORMAÇÃO
Na utilização da C-Leg: Antes de ajustar os parâmetros para andar na articulação da anca Helix
3D
, sempre
considere também os manuais de utilização da articulação de joelho C-Leg 647H215 e da C-Soft 647G268.
Na utilização do Genium: Antes de ajustar os parâmetros para andar na articulação da anca Helix
3D
, sempre
considere também o manual de utilização da articulação de joelho Genium 647G573 e as instruções de utili-
zação aí descritas do X-Soft.
3.6.1 Explicação das possibilidades de ajuste
Fase de oscilação livre
(FSW)
Amortecimento da fase de
oscilação (SW)
Amortecimento da fase
erecta (ST)
Parâmetro
A articulação da anca per-
mite ajustar um determinado
comprimento do passo, com
o qual a articulação apresen-
ta uma exão livre, ou seja,
sem amortecimento.
À fase de oscilação livre se-
gue-se um aumento signica-
tivo do amortecimento, para
limitar o passo.
O movimento de extensão
pode ser amortecido na fase
erecta, possibilitando uma
extensão confortável da pró-
tese.
Ajuste de fábrica
Limitada Elevado Reduzido
Efectuada através
de
A alavanca de ajuste inferior
está para a esquerda.
O parafuso de ajuste esquerdo
do sistema hidráulico está vira-
do totalmente para a direita.
O parafuso de ajuste direito
do sistema hidráulico está
virado totalmente para a es-
querda.
