Montasjekontrollen og optimeringen av protesen med belastning skal gjennomføres ved hjelp av L.A.S.A.R. Pos-
ture 743L100 som følger:
1
Monteringen tilpasses utelukkende ved endring av plantareksjonen.
2
Belastningslinjen skal gå ca. 30 mm foran kneleddets dreiepunkt.
Samtidig bør protesesiden belastes tilstrekkelig (> 35% kroppsvekt). Som kontrollmål kan følgende verdier
benyttes: Belastningslinjen bør gå ca. 50 mm foran knokkeladapterskruen (avhengig av protesefottype og
-størrelse), like som ca. 0 – 10 mm gjennom bekkenkurv-referanselinjen.
Etter vellykket montering, påsettes overdelskappen til Helix
3D
hofteleddsystem igjen.
3.6 Dynamisk prøving
INFORMASJON
Gjør deg grundig fortrolig med innstillingsmulighetene og virkningene av dem! Bare slik kan protesen innstilles
optimalt til protesebrukerens behov.
INFORMASJON
Ved bruk av C-Leg: Før innstilling av gåparametrene på Helix
3D
-hofteleddet må du alltid også ta hensyn til bruks-
anvisningen til C-Leg-kneleddet: 647H215 og bruksanvisningen til C-Soft: 647G268.
Ved bruk av Genium: Før innstilling av gåparametrene på Helix
3D
-hofteleddet må du alltid også ta hensyn til
bruksanvisningen til Genium-kneleddet: 647G573 og bruken av X-Soft som er beskrevet der.

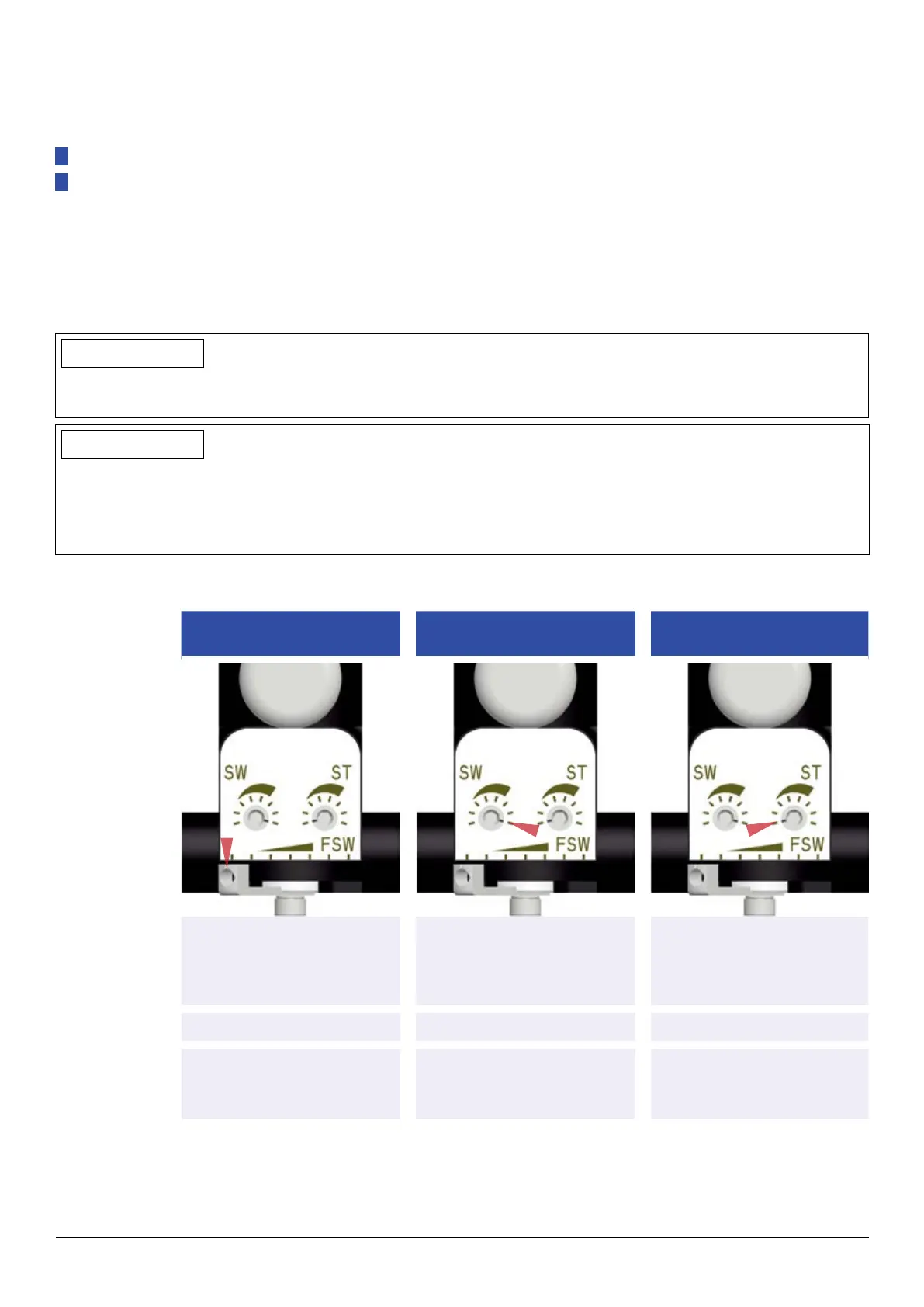

3.6.1 Forklaring på innstillingsmulighetene
Fri svingfase
(FSW)
Svingfasedempning
(SW)
Stå-fasedempning
(ST)
Parametre
Hofteleddet muliggjør inn-
stilling av en bestemt skritt-
lengde som leddet fritt bøyes
innenfor, dvs. uten dempning.
Den frie svingfasen følger en
tydelig dempningsøkning for
begrensning av skrittet.
Strekkbevegelsen kan dem-
pes i stå-fasen, og slik mulig-
gjøres en komfortabel strek-
king av protesen.
Fabrikkinnstilling
Liten Høy Lav
Realisert av
Nederste innstillingsspak stil-
les inn mot venstre.
Venstre innstillingskrue til hy-
draulikken er skrudd helt til
høyre.
Høyre innstillingskrue til hy-
draulikken er skrudd helt til
venstre.
