276 | Ottobock Helix
3.2.1 Helix
3D
test protezinin hazırlanmasına dair önemli bilgiler
Maksimum Uzaklaştırma/Yaklaştırma

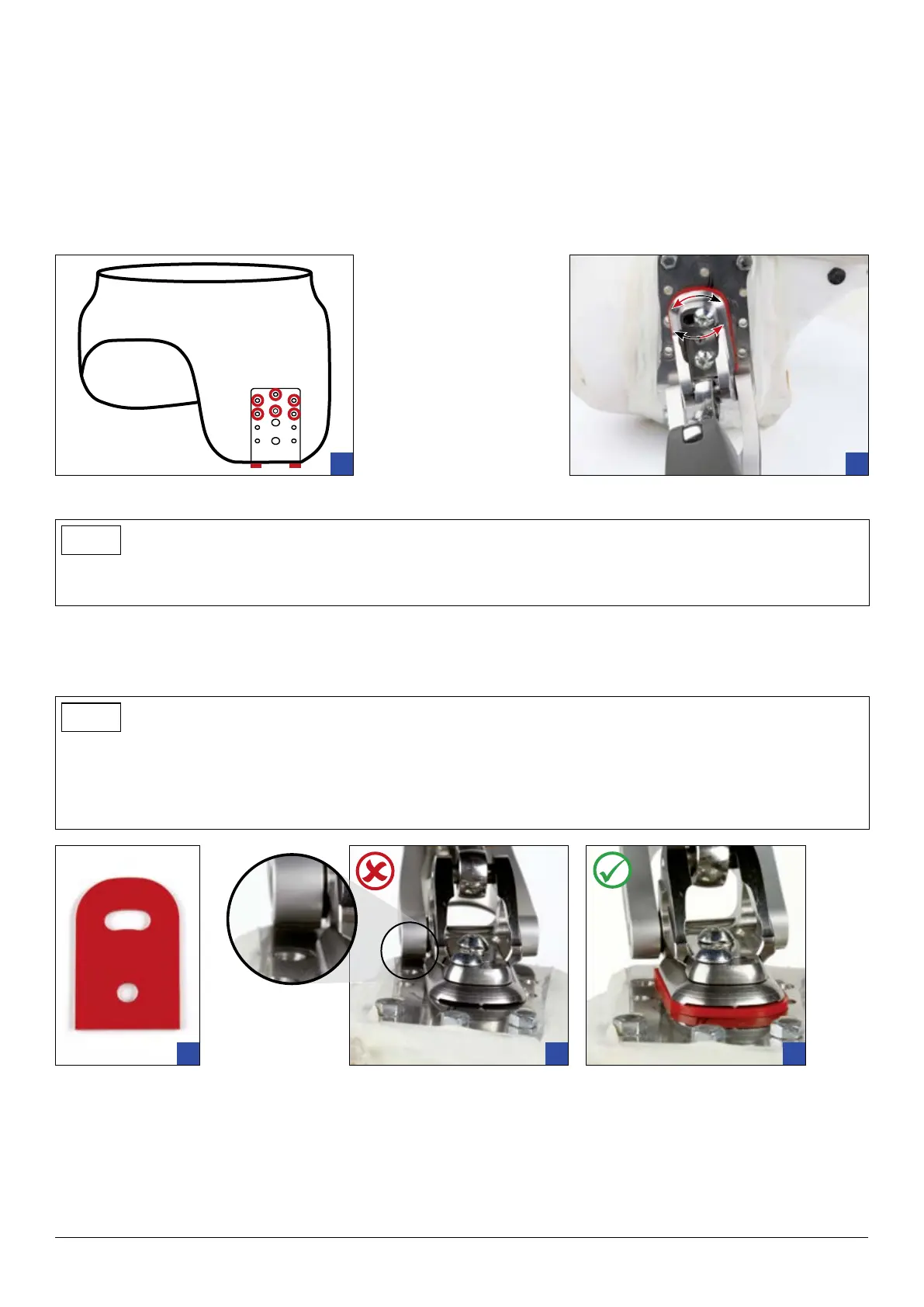

1. Döküm plakayı (7Z53) ön seviyede kalça soketine vidalarken sadece aşağıdaki Şekil 1‘de işaretlenen döküm
plaka deliklerini kullanın.
Kalça eklemi böylece ihtiyaç halinde maksimum uzaklaştırma/yakınlaştırmaya ayarlanabilir (Şek. 2).
2. Döküm plakanın alt kısmındaki tüm delikler kalça soketine vidalama amacıyla kullanılabilir.
1
2
Maksimum İç/Dış Rotasyon – Mesafe pulu 4G576‘nın kullanılması
BİLGİ
Kalça soketinin alçılama işlemi sırasında alçı kamalarının Helix
3D
kalça ekleminin kullanım kılavuzunda Bölüm
3.2‘de (Döküm Plakanın Konumlanması) tarif edildiği gibi yakl. 5° dışa dönük olarak oturmalarına dikkat edin.
Test uygulamasının süresi boyunca birlikte teslim edilen mesafe pulunu aşağıdaki şekilde gösterildiği gibi kullanın.
Bu şekilde kalça ekleminin maksimum iç ve dış rotasyonu, arka yönlendirici döküm plakaya sürtmeyecek şekilde
ayarlanabilir/kullanılabilir.
BİLGİ
Mesafe pulu 4G576 sadece test uygulaması süresince kullanılmak üzere ön görülmüştür. Nihai kalça soketinin
oluşturulması sırasında döküm plakanın yeterli dış rotasyonla takılmasına ve kalça soketinin min. 2,5 mm laminat
kalınlığına sahip olmasına dikkat edin.
Kalça ekleminin arka yönlendiricisi yine de kalça soketine sürtüyorsa buradaki laminat zımparalanabilir.
3
4
5
