INFORMASJON
Ved bruk av C-Leg: Før innstilling av gåparametrene på Helix
3D
hofteledd må du i
tillegg ta hensyn til bruksanvisningen til C-Leg: 647H215 og bruksanvisningen til
C-Soft: 647G268.
Ved bruk av Genium: Før innstilling av gåparametrene på Helix
3D
hofteledd må du i
tillegg ta hensyn til bruksanvisningen til Genium 647G573 og betjeningen av X-Soft
som er beskrevet der. Når du skal legge inn pasientens data i menypunktet ”Opp-
bygning” må du passe på at hofteeksartikulasjon er valgt under ”stumpbetingelser”.
3.1 Praktisk bestemmelse av oppbyggingsreferansen på
bekkenkurven
For den sagittale tilpasningen av bekkenkurven inn i protesesystemet kreves bestem-
melse av en oppbygningsreferanse i en nøytral bekkenkurvstilling bestemt under be-
lastning. I denne nøytralstillingen (g. C) oppfatter ikke pasienten på sagittalnivået
knapt noen av de forover- eller tilbakevippende momentene i bekkenkurven og bek-
kenet står i en så fysiologisk riktig vinkel som mulig. Framgangsmåten er som følger:
1. Still inn høyden til gipsbordet til tuber-kroppsmålet til pasienten.
2. Sett pasienten med optimalt tiltrukket bekkenkurv uten tilpasningsdeler på prote-
sesiden på gipsbordet og overhold følgende kriterier:
• Bring den kontralaterale fortmidten og midten av den protesesidige bekkenkur-
ven sagittalt i a – p på en forhøyning.
• Innrett bekkenrotasjonen og bekkenhellingen optimalt.
3. Senk gipsbordplaten ned til høyden til referansebestemmelsesverktøyet
(743A29) (ca. 4,5 cm).
4. Plasser referansebestemmelsesverktøyet (743A29) mellom bekkenkurvundersiden
og gipsbordplaten etter følgende kriterier:
Frontalnivå:
• Referansebestemmelsesverktøyet (743A29) posisjoneres ca. 5 – 6 cm lateralt
på den mediale skaftkantovergangen.
Sagittalnivå:
• Så posisjoneres referansebestemmelsesverktøyet (743A29) maksimalt anteriort
(pasienten merker en bekkenkurvvipping, g. A).
• Deretter posisjoneres konspissen maksimalt posteriort (pasienten merker en
bekkenkurvvipping, g. B).
• Forskyv referansebestemmelsesverktøyet (743A29) sagittalt i små trinn mellom
de maksimale posisjonene. Dermed beskrives hver ny posisjon fra prøvingen
som for- eller tilbakevipping eller hhv. som nøytralstilling (g. C).
5. Markering av den påviste nøytralstillingen:
• Marker sagittalt på bekkenkurven en loddrett bekkenkurv-referanselinje gjennom
middelpunktet til referanseformidlingsverktøyet (743A29) (vha. lasermarkeringer)
(g. C).
• Merk av på denne linjen høyden til den kontralaterale trochanter major.
Disse markeringene tjener i det påfølgende som oppbygningsreferanse DTP (del-
massetyngdepunkt).

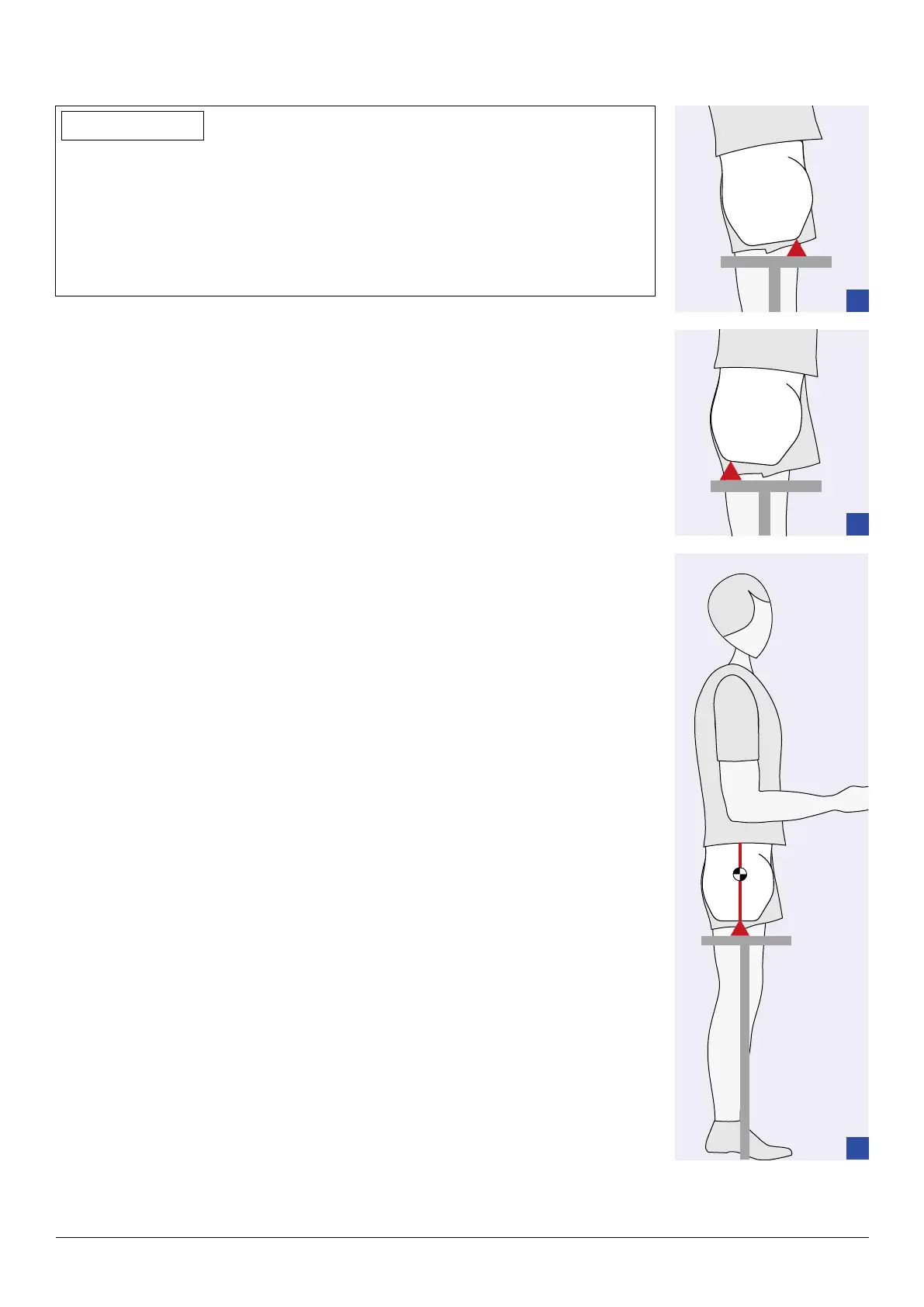

A
