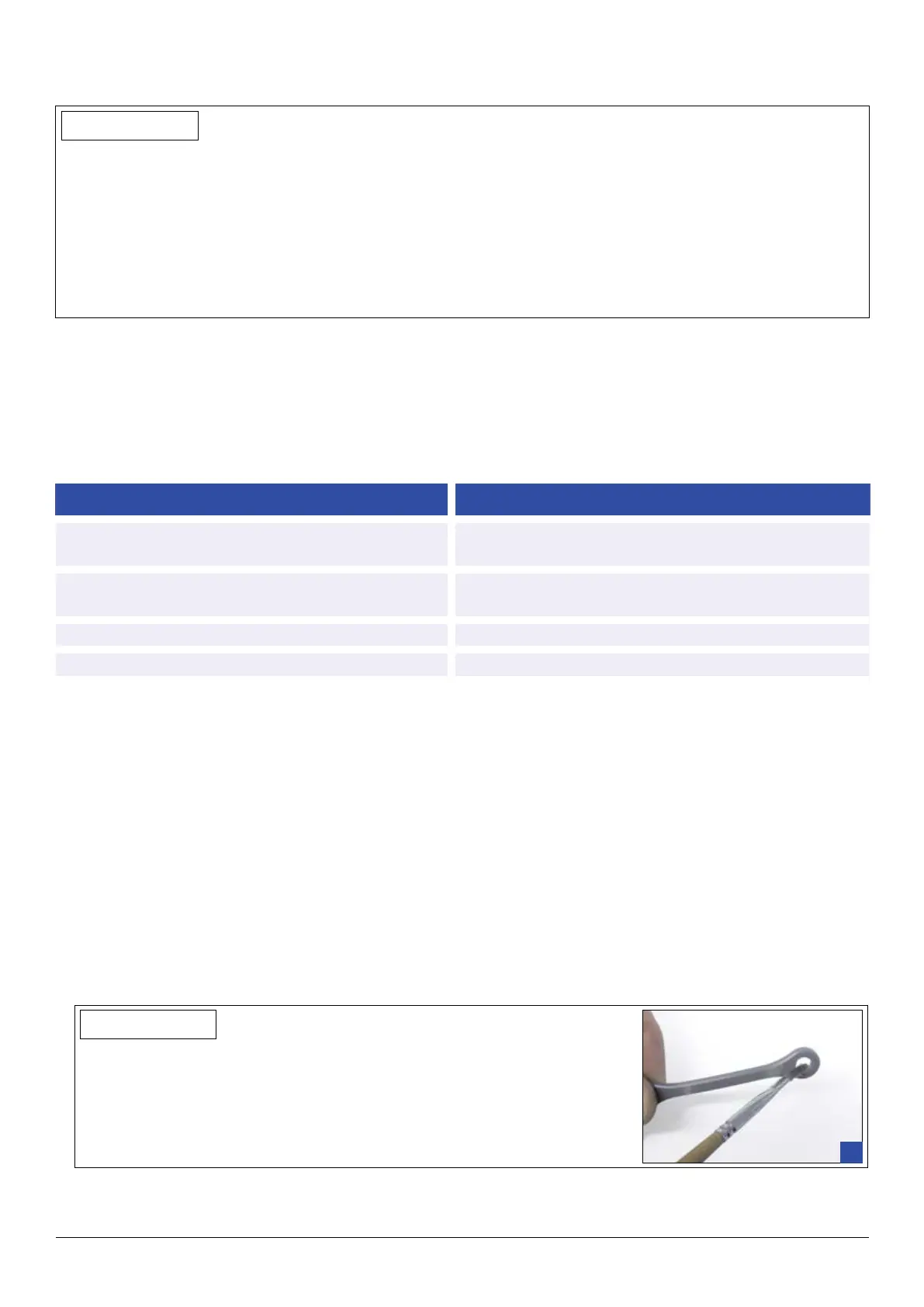

Helix Ottobock | 131
INFORMAÇÃO
O amortecimento da fase erecta é um aspecto novo no tratamento protésico após amputações na zona pélvi-
ca. Por esta razão, deve-se ajustar lentamente e vericar constantemente se é possível aumentar ainda mais o
amortecimento. Para o utilizador da prótese, é importante que o lado da prótese possa ser carregado durante
o máximo de tempo possível, durante a fase erecta.
A fase erecta na articulação da anca móvel é possível através do amortecimento elevado, e tem de ser o objec-
tivo no teste ao andar, apesar de uma sensibilidade invulgar! Demore o tempo necessário para perceber este
processo importante, para o explicar e para o treinar com o utilizador da prótese. Só então é que o utilizador
da prótese pode tirar o máximo proveito das vantagens deste produto.
3.7 Acabamento da prótese
Para o acabamento da prótese do cesto pélvico, pode usar a cobertura de espuma 3S27=L/R44. Ao reduzir o
comprimento, considere um espaço de recalque de 60 mm (comprimento da parte inferior das pernas + 30mm,
comprimento das coxas + 30 mm).
Para o acabamento da prótese, usar a chave dinamométrica 710D4 e xar os pinos roscados com Loctite
636K13. Observar os seguintes binários na altura do acabamento:
Parafuso/pinos Binário
501F9=* Parafusos de cabeça chata da placa de
laminagem (com sextavado interno)
25 Nm (chave/Bit TX 40)
Parafuso cilíndrico pequeno do adaptador de vaza-
mento
2 Nm
Pinos roscados do adaptador rotativo 4R57
10 Nm/binário de aperto por cima do adaptador rotativo
Todos os outros pinos roscados 15 Nm
Para terminar, volta-se a experimentar andar com a prótese pronta. As inuências da cobertura de espuma de-
vem ser eliminadas através de um ajuste posterior.
3.8 Manutenção
Substituir as molas de tracção
Para o apoio da fase de impulso (exão) encontram-se montadas molas de tracção (Artigo n.º: 4G430, verme-
lho) no lado direito e esquerdo da articulação. Estas molas armazenam energia durante a extensão da articula-
ção de anca Helix
3D
na fase de apoio, que é libertada no início da exão. Desta forma é atingida uma iniciação
consideravelmente mais rápida da exão da anca e uma maior distância ao solo na fase de impulso. O material
fornecido inclui adicionalmente duas molas de tracção normais (Artigo n.º: 4G430, vermelho), assim como, duas
molas de tracção resistentes (Artigo n.º: 4G430=2, cinzento).
Se necessário ou em caso de desgaste, as molas de tracção devem ser substituídas do seguinte modo:
1. Abrir primeiro a tampa dianteira.
2. Substituir depois a mola de tracção avariada pela nova.
INFORMAÇÃO
Para retirar as molas de tracção, utilize uma chave de parafusos fendida que
não apresente bordas aadas!
Antes da montagem das molas de tracção 4G430 ou 4G430=2 é necessário
lubricar bem os olhais da mola de tracção com massa lubricante especial
633F30 (Fig. 1).
1
3. Voltar a fechar a tampa e introduzir os pinos de xação na parte inferior.
