Helix Ottobock | 123

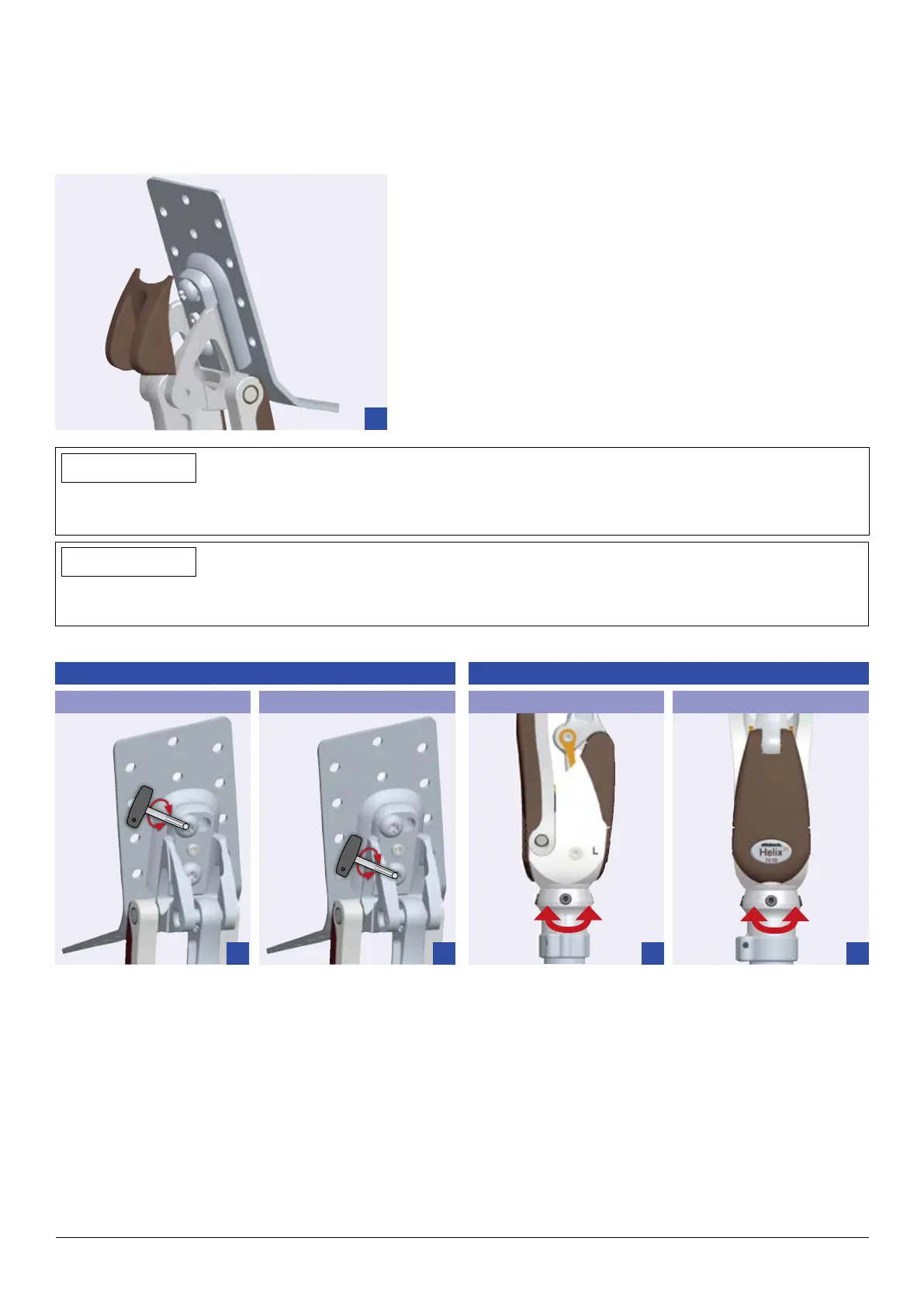

3.3 Possibilidades de ajuste
Para xar a articulação da anca Helix
3D
ao cesto pélvico e proceder ao ajuste proximal da articulação da anca,
é necessário remover a protecção da parte superior (Fig. 1).
1
INFORMAÇÃO
A xação da articulação da anca Helix
3D
na placa de vazamento deve ser feita exclusivamente com a ajuda
dos acessórios incluídos no material entregue!
INFORMAÇÃO
Para a xação da 7E10 à cinta pélvica, não utilize os discos esféricos conhecidos da articulação da anca 7E7
sob os parafusos de cabeça chata com sextavado interno 501F9=*.
Para o ajuste, proceda do seguinte modo:
2 3 4 5
Ajuste distal da articulação da anca
Inclinação a nível sagital Inclinação a nível frontal
Ajuste proximal da articulação da anca
Abdução/adução Rotação
1. Abdução ou adução (Fig. 2): Para ajustar, desapertar o parafuso inferior e superior, e rodar a articulação à
volta do parafuso inferior. Binário de aperto: 25 Nm com Torx Bit TX40 (consulte também a página 131).
2. Rotação (Fig. 3): Para ajustar a rotação interior e exterior, desapertar o parafuso inferior, central e superior.
Marcar a abdução e a adução previamente com um lápis. Binário de aperto do parafuso central: 2 Nm. Utilize
uma chave sextavada 709S10=2.5 (consulte também a página 131).
3. Ajuste distal da articulação da anca (Fig. 4/5): O núcleo de ajuste inferior permite uma inclinação da arti-
culação do joelho a nível frontal e sagital. Deste modo, pode colocar a articulação do joelho correctamente
na prótese.
