194 | Ottobock Helix
Kontrol af opbygningen og optimering af protesen under belastning skal gennemføres vha. L.A.S.A.R. Posture
743L100.
1
Opbygningen tilpasses udelukkende ved at ændre plantareksionen.
2
Belastningslinjen skal forløbe ca. 30 mm foran knæleddets drejepunkt.
Herved skal protesesiden belastes tilstrækkeligt (> 35 % kropsvægt). Følgende værdier kan tjene som kontrol-
mål: Belastningslinien bør forløbe ca. 50 mm foran anklens adapterskrue (afhængigt af protesefodens type
og størrelse) samt ca. 0 til ±10 mm gennem bækkenringens referencelinie.
Placer igen overdelens kappe på Helix
3D
hofteleddet, når opbygningen er afsluttet.
3.6 Dynamisk afprøvning
INFORMATION
Lær indstillingsmulighederne og deres virkninger intensivt at kende! Kun på den måde kan protesen indstilles
optimalt iht. protesebrugerens behov.
INFORMATION
Ved anvendelse af C-Leg: Læs inden indstillingen af gangparametrene på Helix
3D
hofteleddet også altid brugs-
anvisningen til C-Leg knæled: 647H215 og brugsanvisningen til C-Soft: 647G268.
Ved anvendelse af Genium: Læs inden indstillingen af gangparametrene på Helix
3D
hofteleddet også altid brugs-
anvisningen til Genium knæled: 647G573 og den deri beskrevne anvendelse af X-Soft.

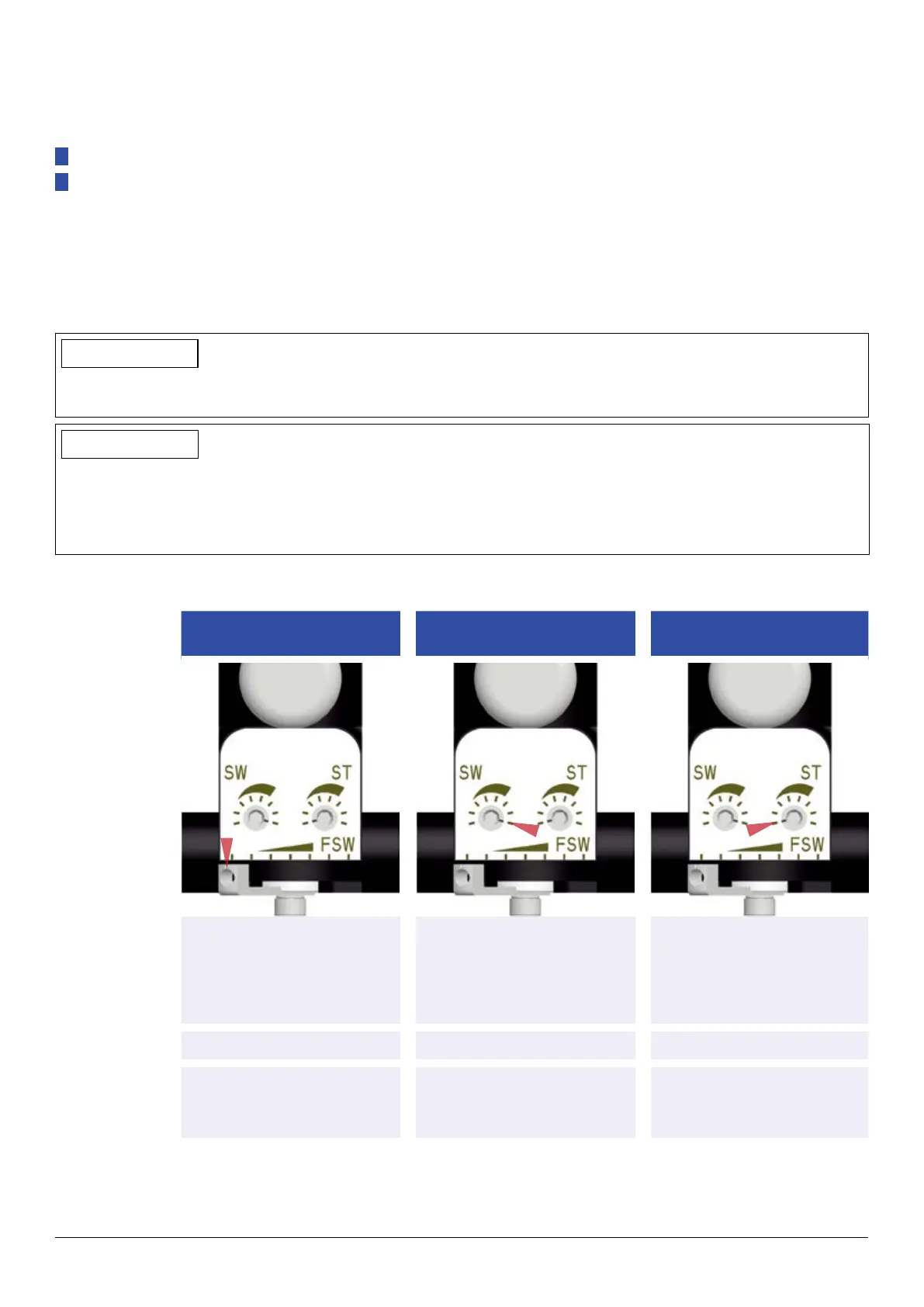

3.6.1 Forklaring af indstillingsmulighederne
Fri svingfase
(FSW)
Svingfasedæmpning
(SW)
Standfasedæmpning
(ST)
Parameter
Hofteleddet tillader at man
kan indstille en bestemt
skridtlænge, inden for hvilket
leddet kan bøje frit, dvs. uden
dæmpning.
Efter den fri svingfase følger
en tydelig forøgelse af dæmp-
ningen som begrænsning af
skridtet.
Strækbevægelsen kan dæm-
pes i standfasen, hvorigen-
nem det er muligt at strække
protesen komfortabelt.
Fabriksindstilling
Minimal Høj Lav
Realiseret gennem
Det nederste indstillingshånd-
tag er indstillet til venstre.
Hydraulikkens venstre stille-
skrue er drejet helt mod højre.
Hydraulikkens højre stille-
skrue er drejet helt mod ven-
stre.
