Helix Ottobock | 189

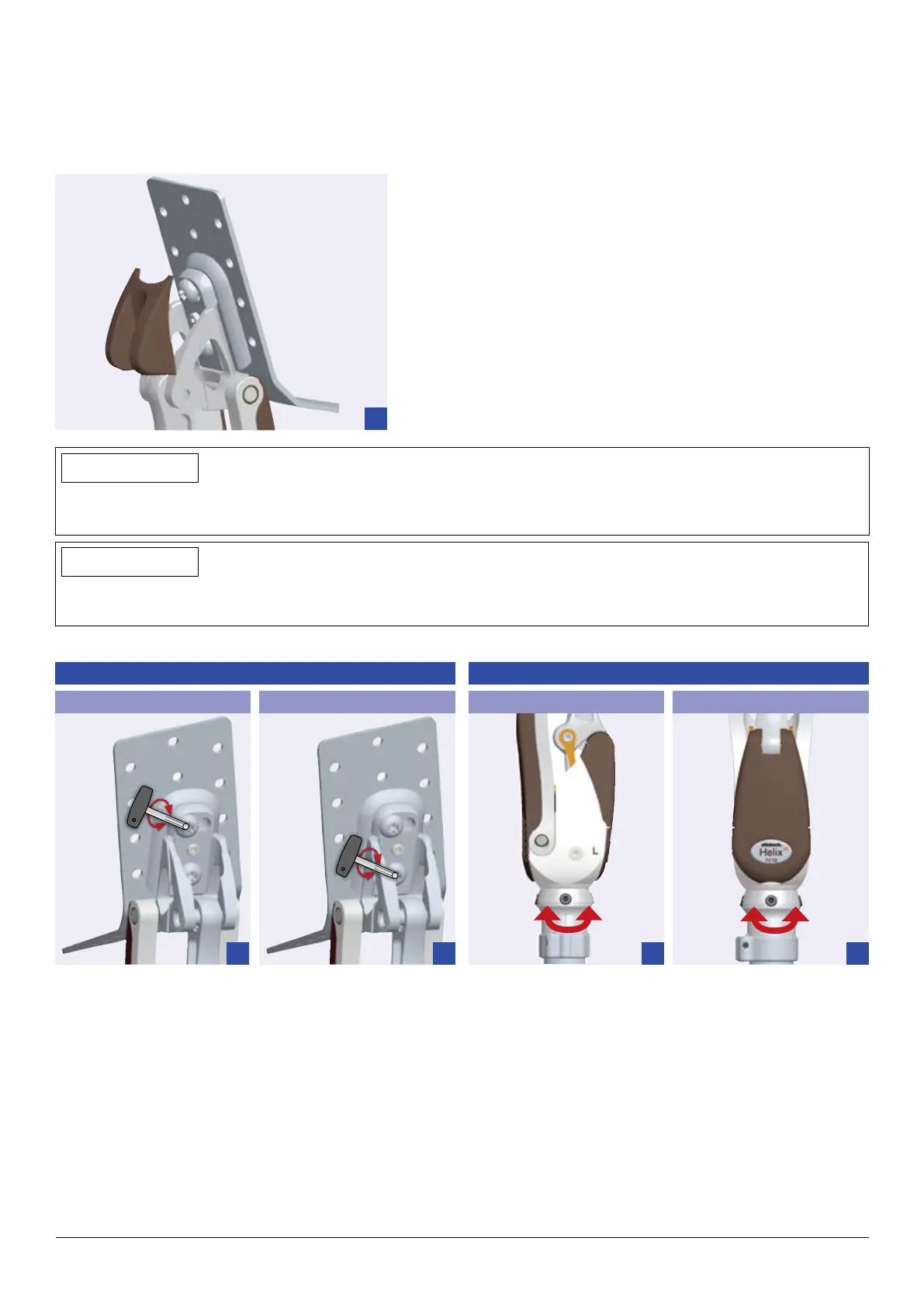

3.3 Justeringsmuligheder
For at kunne ksere Helix
3D
hofteleddet på bækkenet og foretage hofteleddets justering proksimalt, skal overde-
lens kappe tages af (ill. 1).
1
INFORMATION
Fikseringen af Helix
3D
hofteleddet på støbepladen må udelukkende foretages med de tilbehørsdele, der hører
til leveringsomfanget!
INFORMATION
Fastgør ikke 7E10 til bækkenkurven med de til hofteleddet 7E7 kendte kugleskiver under 501F9=* adhovede
skruer (Torx).
Ved justeringen er fremgangsmåden følgende:
2 3 4 5
Distal justering af hofteleddet
Hældning i AP Hældning i ML
Proksimal justering af hofteleddet
Abduktion/adduktion Rotation
1. Abduktion og adduktion (ill. 2): Til indstilling løsnes den nederste og den øverste skrue og leddet skrues om
den nederste skrue. Tilspændingsværdi: 25 Nm med Torx bit TX40 (se også side 197).
2. Rotation (ill. 3): Til indstilling af indad- og udadrotationen løsnes den nederste, midterste og øverste skrue.
Ab-/adduktionen afmærkes forinden med en pen. Tilspændingsværdi for den midterste skrue: 2 Nm. Anvend
venligst en sekskantnøgle 709S10=2.5 (se også side 197).
3. Distal justering af hofteleddet (ill. 4/5): Den nederste justerkerne tillader en hældning af knæleddet i ML og
AP. Herigennem kan knæleddet tilpasses rigtigt i protesen.
