Helix Ottobock | 165

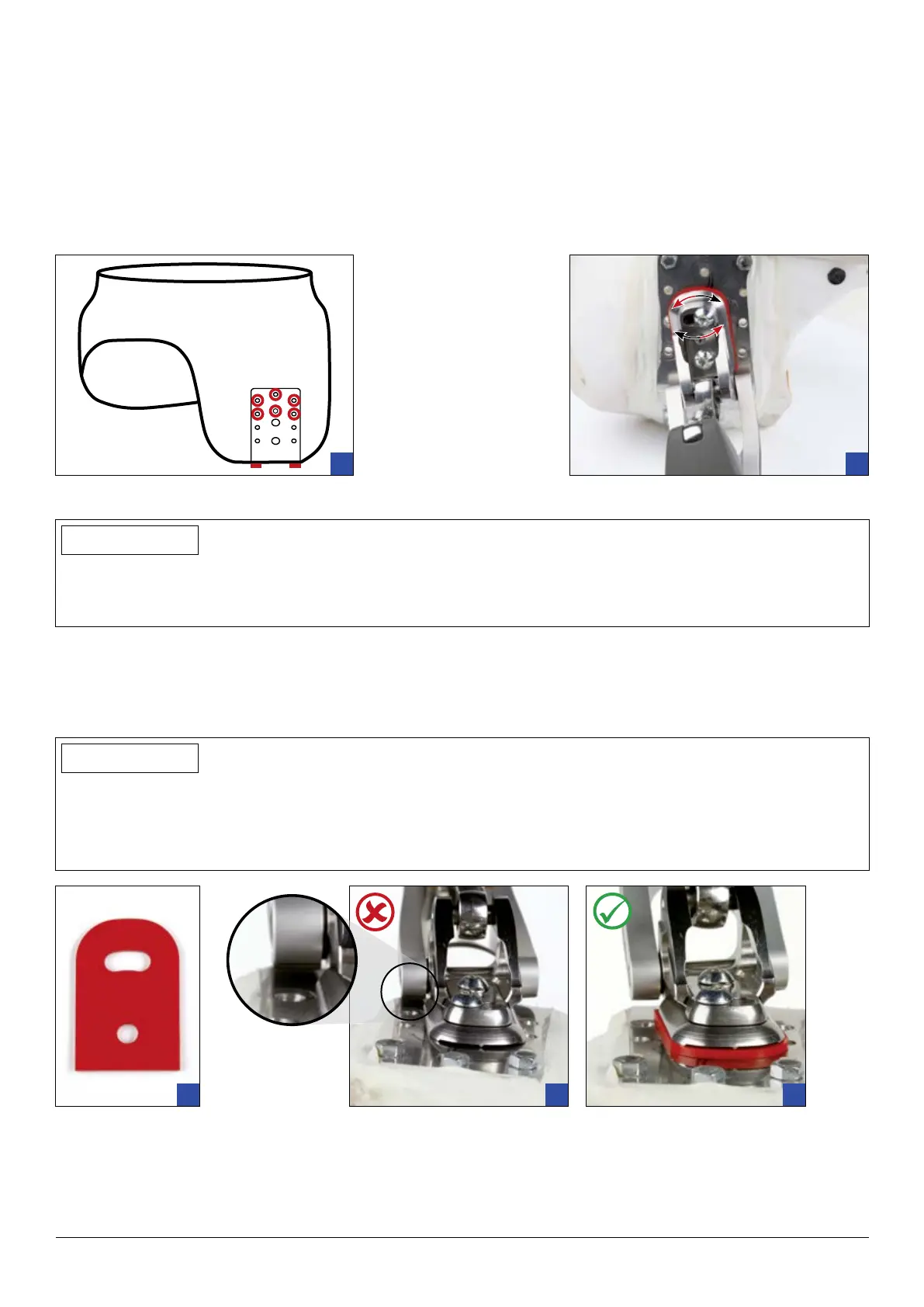

3.2.1 Viktig information för färdigställande av en Helix
3D
testprotes
Maximal abduktion / adduktion
1. Vid ihopskruvningen av ingjutningsplattan (7Z53) och bäckenkorgen i frontalplan ska du uteslutande använda
dig av det borrhål på ingjutningsplattan som markerats i bild 1.
På så vis kan höftleden vid behov justeras till maximal abduktion / adduktion (bild 2).
2. På ingjutningsplattans underdel kan kan alla borrhål användas vid ihopskruvningen med bäckenkorgen.
1
2
Maximal inner- / ytterrotation - användning av distansbrickan 4G576
INFORMATION
Var uppmärksam på att gipskilen fästes med en utåt rotation på ca 5 ° under själva gipsarbetet av bäckenkor-
gen, i enlighet med beskrivningen i kapitel 3.2 (positionering av ingjutningsplattan) i bruksanvisningen för Helix
3D
höftleden.
Under tidsutrymmet för testförsörjningen ska du använda den medskickade distansbrickan i enlighet med fram-
ställningen i den efterföljande illustrationen.
På så vis kan den maximala inner- och ytterrotationen av höftleden ställas in / utnyttjas, utan att den bakre le-
darmen berör ingjutningsplattan.
INFORMATION
Distansbrickan 4G576 är uteslutande avsedd att användas för tidsutrymmet av testförsörjningen. Vid tillverknin-
gen av den slutgiltiga bäckenkorgen ska du vara uppmärksam på att ingjutningsplattan fästes med tillräcklig
rotation utåt och att bäckenkorgens laminat-tjocklek uppgår till åtminstone 2,5 mm.
Skulle höftledens bakre ledarm ändå röra bäckenkorgen, kan laminatet slipas ned på detta ställe.
3
4
5
