INFORMAÇÃO
Na utilização da C-Leg: Antes de ajustar os parâmetros para andar na articulação
da anca Helix
3D
, considere também os manuais de utilização da C-Leg 647H215
e da C-Soft 647G268.
Na utilização do Genium: Antes de ajustar os parâmetros para andar na articulação
da anca Helix
3D
, considere também o manual de utilização do Genium 647G573
e as instruções de utilização aí descritas do X-Soft. Ao introduzir os dados de
paciente no item de menu “Alinhamento”, certique-se de que está selecionada a
desarticulação da anca em “Condições do coto”.
3.1 Determinação prática da referência de montagem no cesto
pélvico
Para a disposição sagital do cesto pélvico no sistema de prótese, é necessário
determinar a referência de montagem numa determinada posição neutra do cesto
pélvico sob carga. Nesta posição neutra (Fig. C), o paciente quase não sente o
cesto pélvico a balançar a nível sagital, e a inclinação da bacia é praticamente igual
à inclinação siológica. Deve-se proceder do seguinte modo:
1. Ajustar a altura da mesa de gesso à medida túber/chão do paciente.
2. Colocar o paciente na mesa de gesso com o cesto pélvico colocado da melhor
maneira possível, obedecendo aos seguintes critérios:
• Elevar o centro do pé contralateral e o centro do cesto pélvico do lado da
prótese sagitalmente à altura anterior - posterior.
• Alinhar a rotação da bacia e a inclinação da bacia de modo apropriado.
3. Baixar a placa da mesa de gesso à altura da ferramenta de determinação da
referência (743A29) (aprox. 4,5 cm).
4. Colocar a ferramenta de determinação da referência (743A29) entre o lado inferior
do cesto pélvico e da placa da mesa de gesso seguindo os seguintes critérios:
Nível frontal:
• A ferramenta de determinação da referência (743A29) deve ser posicionada
aprox. 5 – 6 cm ao lado do percurso da borda do encaixe mediano.
Nível sagital:
• Posicionar primeiro a ferramenta de determinação da referência (743A29) o
mais anteriormente possível (o paciente deverá sentir o cesto pélvico a inclinar-
-se para trás, Fig. A).
• Depois, posicionar a ponta do cone o mais posteriormente possível (o paciente
deverá sentir o cesto pélvico a inclinar-se para a frente, Fig. B).
• Avançar a ferramenta de determinação da referência (743A29) em pequenos
passos entre as duas posições máximas. A pessoa deve descrever o que sen-
te em cada posição, sente inclinação para trás ou para a frente, ou então se
sente uma posição neutra (ver acima) (Fig. C).
5. Identicar a posição neutra determinada:
• Marcar sagitalmente uma linha de referência vertical no cesto pélvico com o
centro da ferramenta de determinação da referência (ver também marcações
a laser) (Fig. C).
• Nesta linha, desenhar a altura do trocanter maior contralateral.
Estas marcações serão a seguir usadas como referência de montagem CGMP
(centro de gravidade da massa parcial).

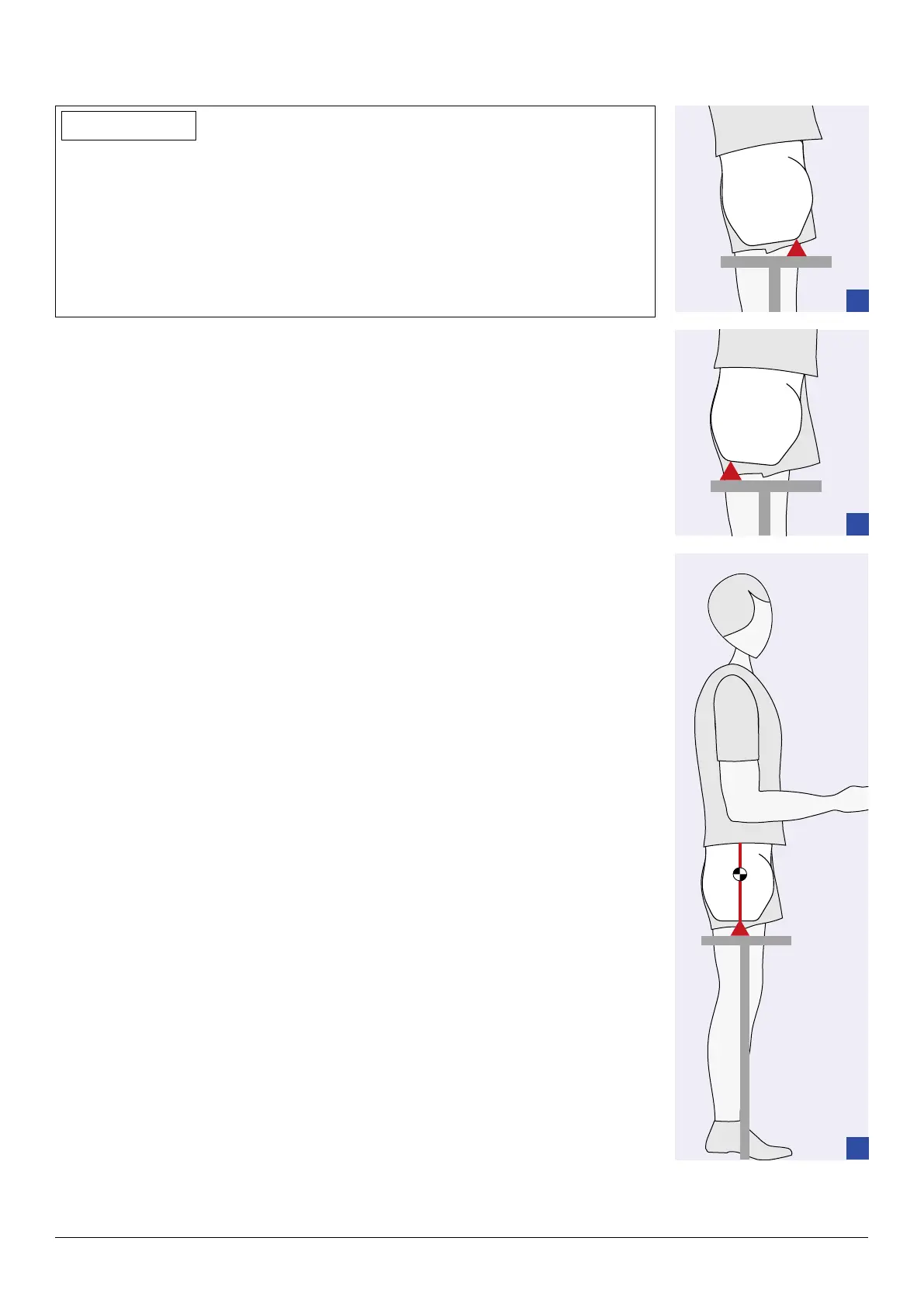

A
B
C
