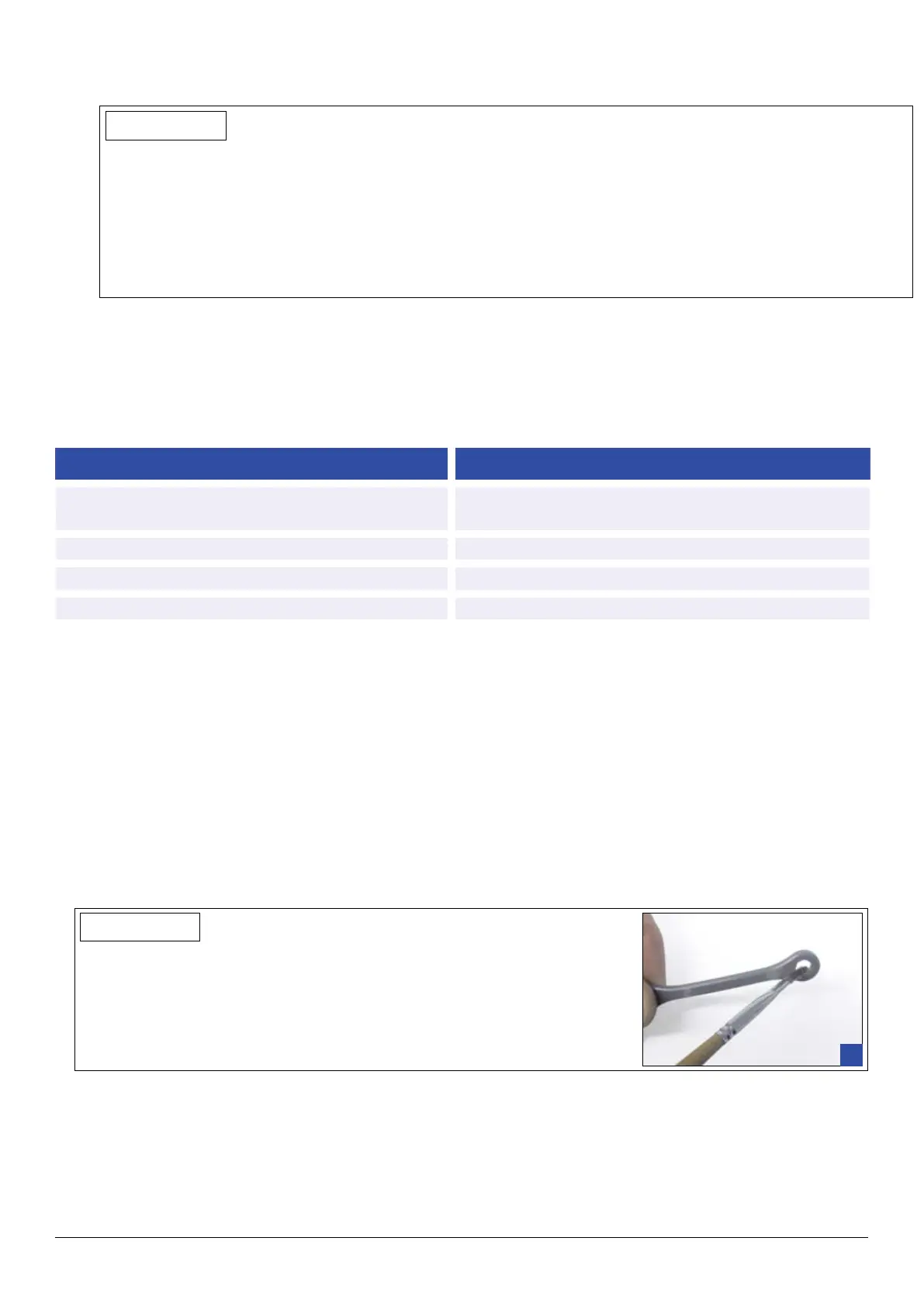

240 | Ottobock Helix
INFORMACE
Útlum ve stojné fázi představuje nový aspekt při protetickém vybavování po amputacích v oblasti pánve. Proto je
bezpodmínečně nutné zjišťovat a permanentně kontrolovat, zda lze tlumení ještě dále zvýšit. Pro uživatele protézy
je důležité, aby bylo možné stranu protézy zatěžovat během stojné fáze co nejdéle.
Stojná fáze na pohybujícím se kyčelním kloubu je možná díky vysokému útlumu a musí být cílem při zkoušce
chůze i přes nezvyklý pocit, který zkoušku doprovází! Udělejte si čas na to, abyste tento důležitý postup pocho-
pili, vysvětlili jej a nacvičili jej s uživatelem protézy. Jen tak bude moci uživatel protézy plně využít výhod tohoto
produktu.
3.7 Dokončení protézy
Pro dokončení protézy pánevního koše můžete použít pěnový potah 3S27=L/R44. Při přiřezávání potahu pama-
tujte na velikost stlačení pěny o 60 mm (bérec + 30mm, stehno +30 mm).
Pro dokončení protézy použijte momentový klíč 710D4 a stavěcí šrouby zajistěte pomocí Loctite 636K13. Při
dokončení dbejte na dodržení následujících utahovacích momentů::
Šrouby / stavěcí šrouby Utahovací moment
501F9=* šrouby s plochou hlavou laminační destičky
(s vnitřním kulatým šestihranem)
25 Nm (klíč/bit TX 40)
Malý šroub s válcovou hlavou, laminační adaptér 2 Nm
Stavěcí šrouby otočného adaptéru 4R57 10 Nm/utahovací moment nad otočným adaptérem
Všechny ostatní stavěcí šrouby 15 Nm
Vlivy způsobené pěnovým potehem by se měly odstranit doseřízením.
3.8 Údržba
Výměna tahových pružin
Pro podporu švihové fáze (exe) jsou do kloubu vpravo a vlevo zabudovány tahové pružiny (č. výr.: 4G430, čer-
vené). Během extenze kyčelního klubu Helix
3D
ve stojné fázi se v těchto pružinách ukládá energie, která se na
začátku exe uvolní. Tím se dosáhne zřetelně rychlejší spuštění pohybu v kyčli a větší vzdálenosti od země ve
švihové fázi. Součástí dodávky jsou navíc dvě normální (č. výr.: 4G430, červené) a dvě silnější tahové pružiny (č.
výr. 4G430=2, šedé).
Tyto tahové pružiny se dle potřeby nebo v případě opotřebení vymění takto:
1. Nejprve se otevře přední čepička.
2. Potom se vymění vadné tahové pružiny za nové.
INFORMACE
Pro vyjmutí pružin použijte šroubovák na šrouby s drážkou, který nemá žádné
ostré hrany!
Před namontováním tahových pružin 4G430 nebo 4G430=2 se musí oka
pružiny dobře namazat speciálním tukem 633F30 (obr. 1).
1
3. Čepičku opět nasaďte a zaveďte upevňovací kolík v dolní části.
