166 | Ottobock Helix

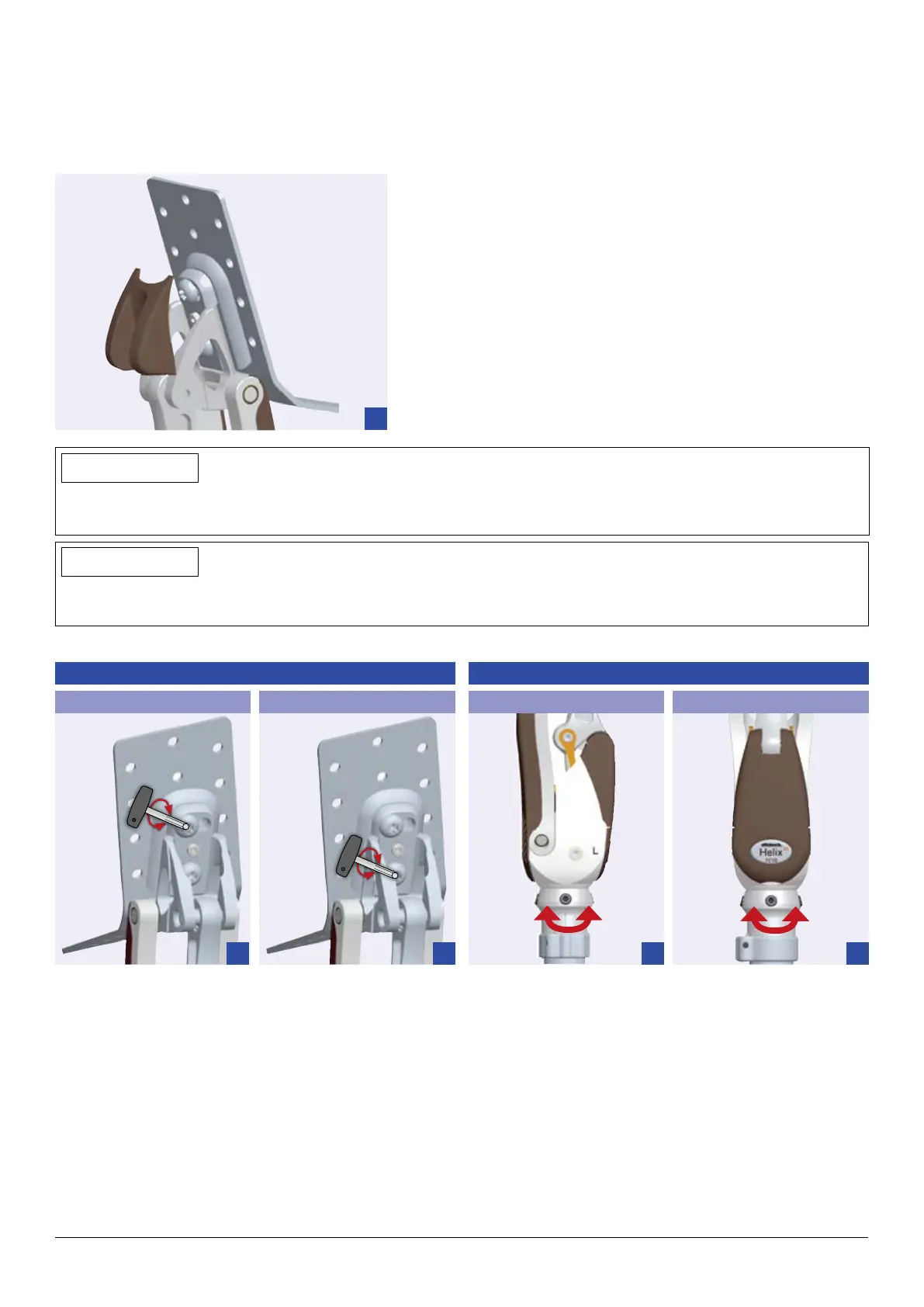

3.3 Justeringsmöjligheter
För att xera Helix
3D
Höftleden på bäckenkorgen och för att utföra justeringen proximalt om höftleden, måste
överdelskåpan tas av (bild 1).
1
INFORMATION
Fixeringen av Helix
3D
Höftleden vid ingjutningsplattan får uteslutande utföras med hjälp av de medskickade till-
behörsdelarna!
INFORMATION
För att fästa 7E10 vid bäckenkorgen får inte de rundade brickorna som används för höftled 7E7 användas
under 501F9=* skruvar med platt huvud med torx.
Vid justeringen går du tillväga på följande vis:
2 3 4 5
Distal justering höftleden
Tippning i AP Tippning i ML
Proximal justering av höftleden
Abduktion/Adduktion Rotation
1. Abduktion resp. adduktion (bild 2): Vid inställningen lossas den undre och övre skruven och leden vrids kring
den nedre skruven. Dragmoment: 25 Nm med torx bit TX40 (se även sidan 175).
2. Rotation (bild 3): vid inställningen av inåt- och utåtrotationen lossas den undre, mellersta och övre skruven.
Ab-/adduktion markeras först med en penna. Dragmoment för den mellersta skruven: 2 Nm. Var god använd
sexkantnyckel 709S10=2.5 (se även sidan 175).
3. Distal justering höftled (bilderna 4/5): Den nedre pyramiden tillåter en tippning av knäleden i ML och AP.
Därigenom kan knäleden positioneras korrekt i protesen.
