210 | Ottobock Helix

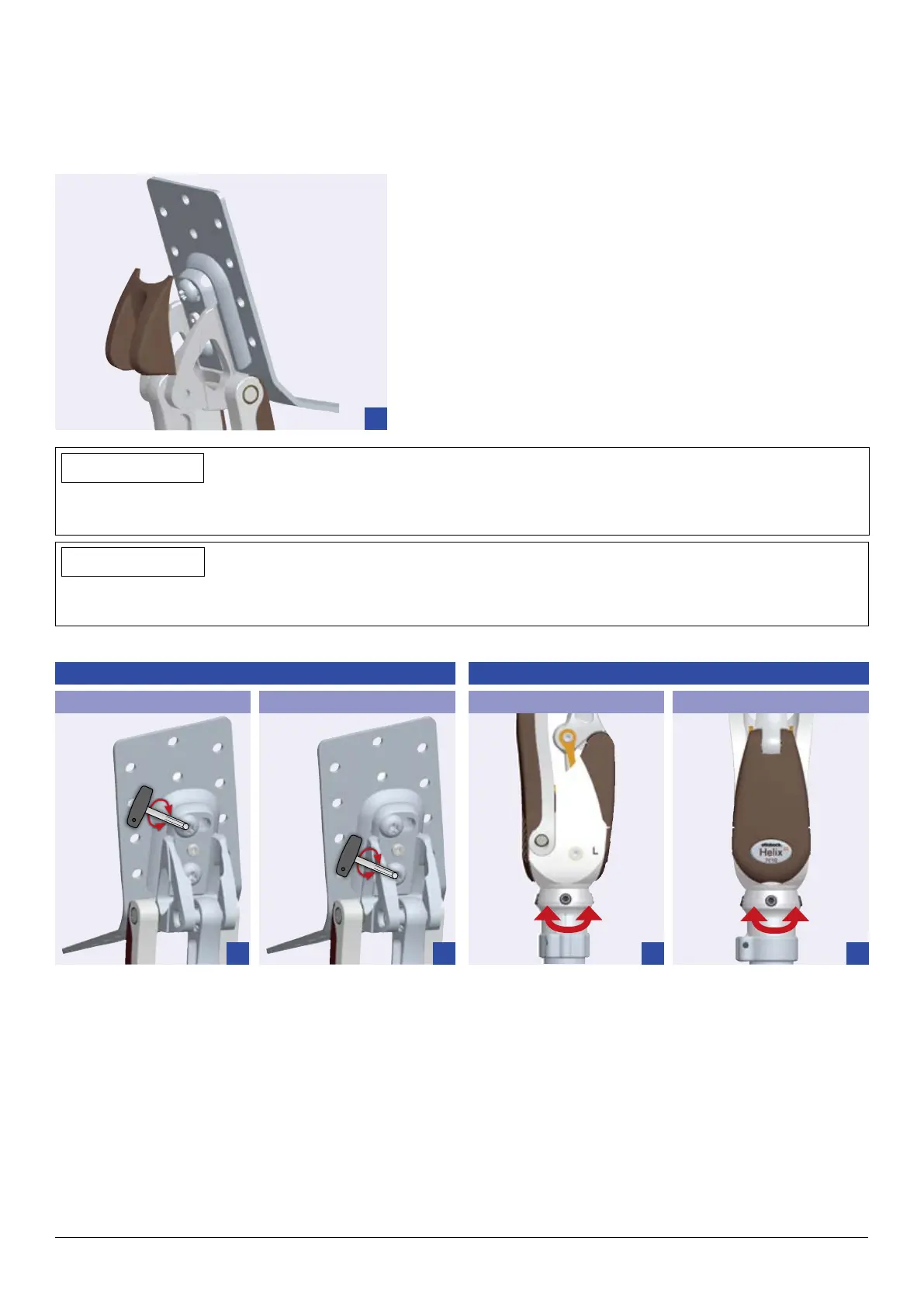

3.3 Justeringsmuligheter
For å ksere Helix
3D
hofteleddsystem og foreta justeringen proksimalt for hofteleddet, må overdelkappen tas av
(g. 1).
1
INFORMASJON
Foreta kseringen av Helix
3D
hofteleddsystem på støpeplaten utelukkende ved hjelp av tilbehørsdelene som n-
nes i leveransen!
INFORMASJON
Til feste av 7E10 til bekkenkurven må du vennligst ikke bruke kuleskivene som er kjent fra hofteledd 7E7, under
501F9=* skruene med att hode og innvendig sekskant (unbrako).
Ved justeringen bes du går fram som følger:
2 3 4 5
Distal justering av hofteleddet
Helling i AP Helling i ML
Proksimal justering av hofteleddet
Abduksjon/adduksjon Rotasjon
1. Abduksjon, hhv. adduksjon (g. 2): For innstilling løsnes den nederste og den øverste skruen, og leddet dreies
om den nederste skruen. Tiltrekkingsmoment: 25 Nm med Torx-bit TX40 (se også side 219).
2. Rotasjon (g. 3): For innstilling av inner- og ytterrotasjonen løsnes den nederste, midterste og øverste skruen.
ab-/adduksjon tegnes først opp med stift. Tiltrekkingsmoment for det midterste skruen: 2 Nm (vennligst bruk
en sekskantnøkkel 709S10=2.5) (se også side 219).
3. Distal justering av hofteleddet (g. 4/5): Den nederste justeringskjernen muliggjør en helling av kneleddet i
ML og AP. Med dette kan du innordne kneleddet riktig i protesen.
