Helix Ottobock | 79

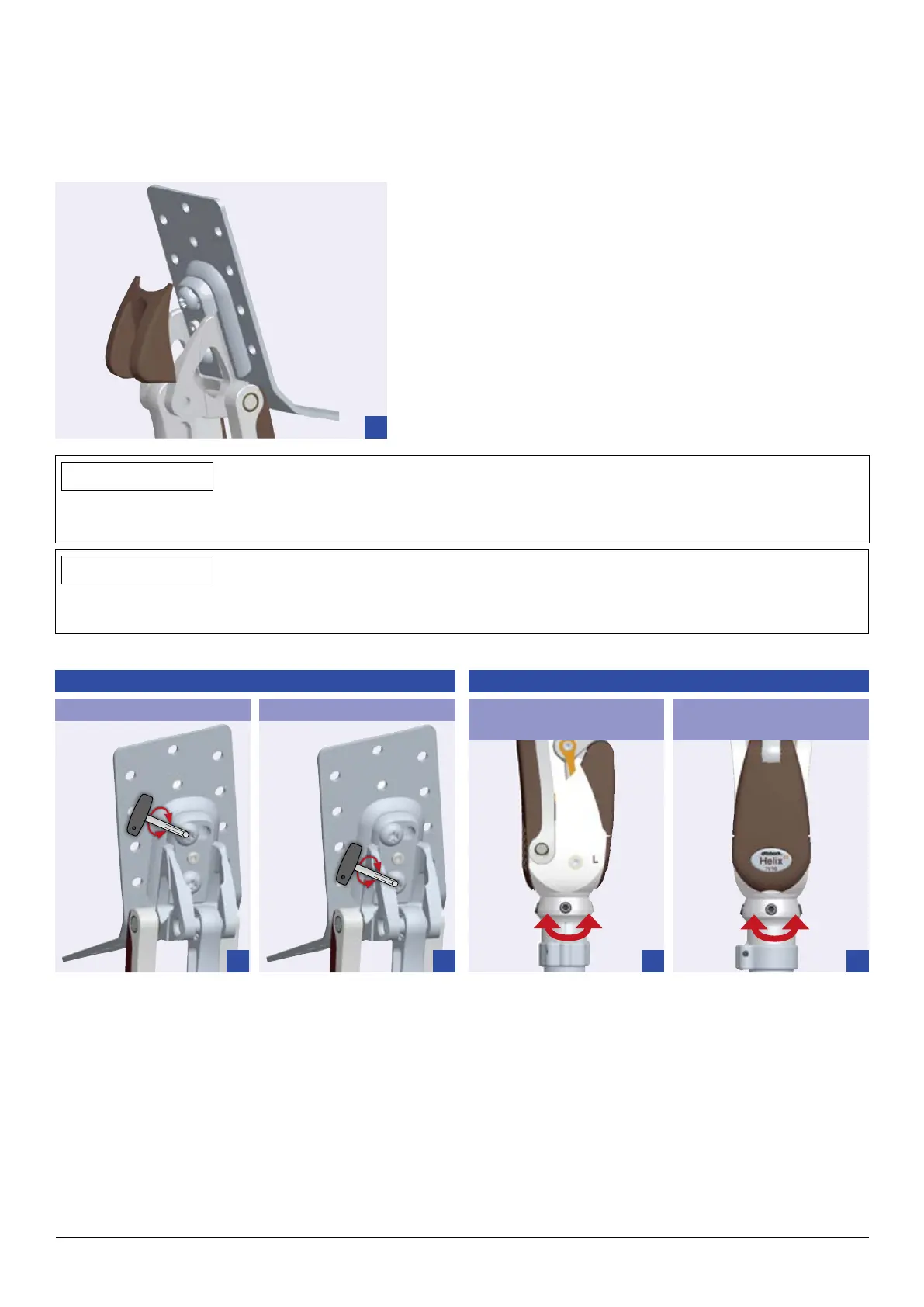

3.3 Possibilità di registrazione
Per ssare il sistema per articolazione dell’anca Helix
3D
al supporto pelvico ed eseguire la regolazione prossimale
dell’anca, è necessario rimuovere il cappuccio che chiude la parte superiore dell’articolazione (g. 1).
1
INFORMAZIONE
Il ssaggio del sistema per articolazione dell’anca Helix
3D
alla piastra di colata deve essere eseguito esclusiva-
mente con l’ausilio degli accessori contenuti nella confezione!
INFORMAZIONE
Per il ssaggio del 7E10 alla presa di bacino, non usate le ange a sfera impiegate per l’articolazione d’anca
7E7 sotto le viti a testa piatta con cava a sei lobi 501F9=*.
Per la regolazione, procedere come segue:
2 3 4 5
Regolazione distale dell’articolazione dell’anca
Basculamento sul piano
sagittale (AP)
Basculamento sul piano
frontale (ML)
Regolazione prossimale dell’articolazione dell’anca
Abduzione/adduzione Rotazione
1. Abduzione o adduzione (g. 2): per eseguire la regolazione, occorre allentare la vite inferiore e quella supe-
riore, quindi ruotare l’articolazione intorno alla vite inferiore. Momento di avvitamento: 25 Nm con Torx Bit TX40
(vedi anche pagina 87).
2. Rotazione (g. 3): per regolare la rotazione interna ed esterna, occorre allentare la vite inferiore, centrale e su-
periore. Contrassegnare preventivamente con una matita l’abduzione/adduzione. Momento di avvitamento della
vite centrale: 2 Nm. Utilizzare una chiave esagonale 709S10=2.5 (vedi anche pagina 87).
3. Regolazione distale dell’articolazione dell’anca (gg. 4/5): il nucleo di registrazione inferiore permette il
basculamento del ginocchio sul piano frontale e sagittale. Pertanto, è possibile collocare correttamente il gi-
nocchio nella protesi.
