3.2.1 Informations importantes relatives à la réalisation d’une prothèse d’essai Helix
3D
Abduction/adduction maximales

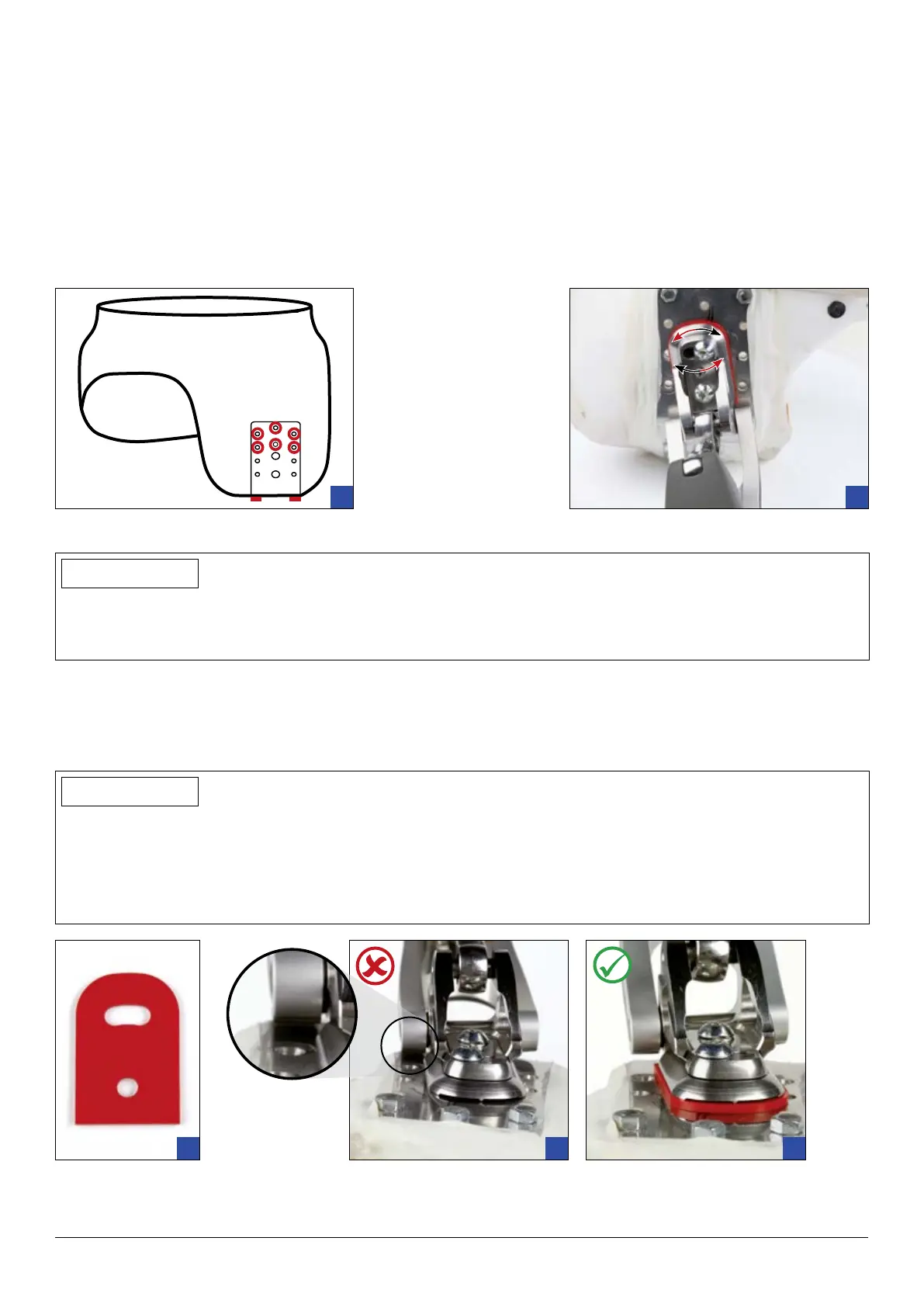

1. Pour visser la plaque à couler (7Z53) à la sangle pelvienne sur le plan frontal, il convient d’utiliser exclusivement
les alésages indiqués sur l’illustration 1 suivante de la plaque à couler.
Il est ainsi possible de régler l’articulation de hanche en abduction/adduction maximale, si nécessaire (ill. 2).
2. Il est possible d’utiliser tous les alésages de la partie inférieure de la plaque à couler pour le vissage avec la
sangle pelvienne.
1
2
Rotation interne/externe maximale: utilisation du disque d’écartement 4G576
INFORMATION
Veillez à poser les cales en plâtre en rotation externe d’env. 5° lors du plâtrage de la sangle pelvienne, en
vous référant aux instructions du chapitre 3.2 (Placement de la plaque à couler) de la notice d’utilisation de
l’articulation de hanche Helix
3D
.
Utilisez le disque d’écartement fourni, en vous référant aux illustrations suivantes, pour procéder à la réalisation
de l’appareillage d’essai.
Il est ainsi possible de régler/d’utiliser la rotation interne/externe maximale de l’articulation de hanche sans que
la bielle arrière n’entre en contact avec la plaque à couler.
INFORMATION
Le disque d’écartement 4G576 est exclusivement prévu pour la période de réalisation de l’appareillage d’essai.
Veillez à ce que la plaque à couler soit posée avec une rotation externe sufsante et que la sangle pelvienne
présente une épaisseur de stratié d’au moins 2,5 mm pour réaliser la sangle pelvienne dénitive.
Il est possible de poncer le stratié à l’endroit concerné si la bielle arrière de l’articulation de hanche venait tout
de même à entrer en contact avec la sangle pelvienne.
3
4
5
