218 | Ottobock Helix
INFORMASJON
Ståfasedempningen er et nytt aspekt av proteseutrustningen etter amputasjoner i bekkenområdet. Derfor må
du absolutt føle deg forsiktig fram og hele tiden kontrollere om dempningen kan økes mer. For protesebrukeren
er det viktig at protesesiden om mulig kan belastes lenge under ståfasen.
Ståfasen på hofteleddet som beveger seg er mulig på grunn av den høye dempningen og må til tross for den
uvante fornemmelsen være mål for gå-prøvingen! Ta deg tid til å forstå denne viktige prosessen, til å forklare
den og øve med protesebrukeren. Bare slik kan protesebrukeren dra full nytte av fordelene med dette produktet.

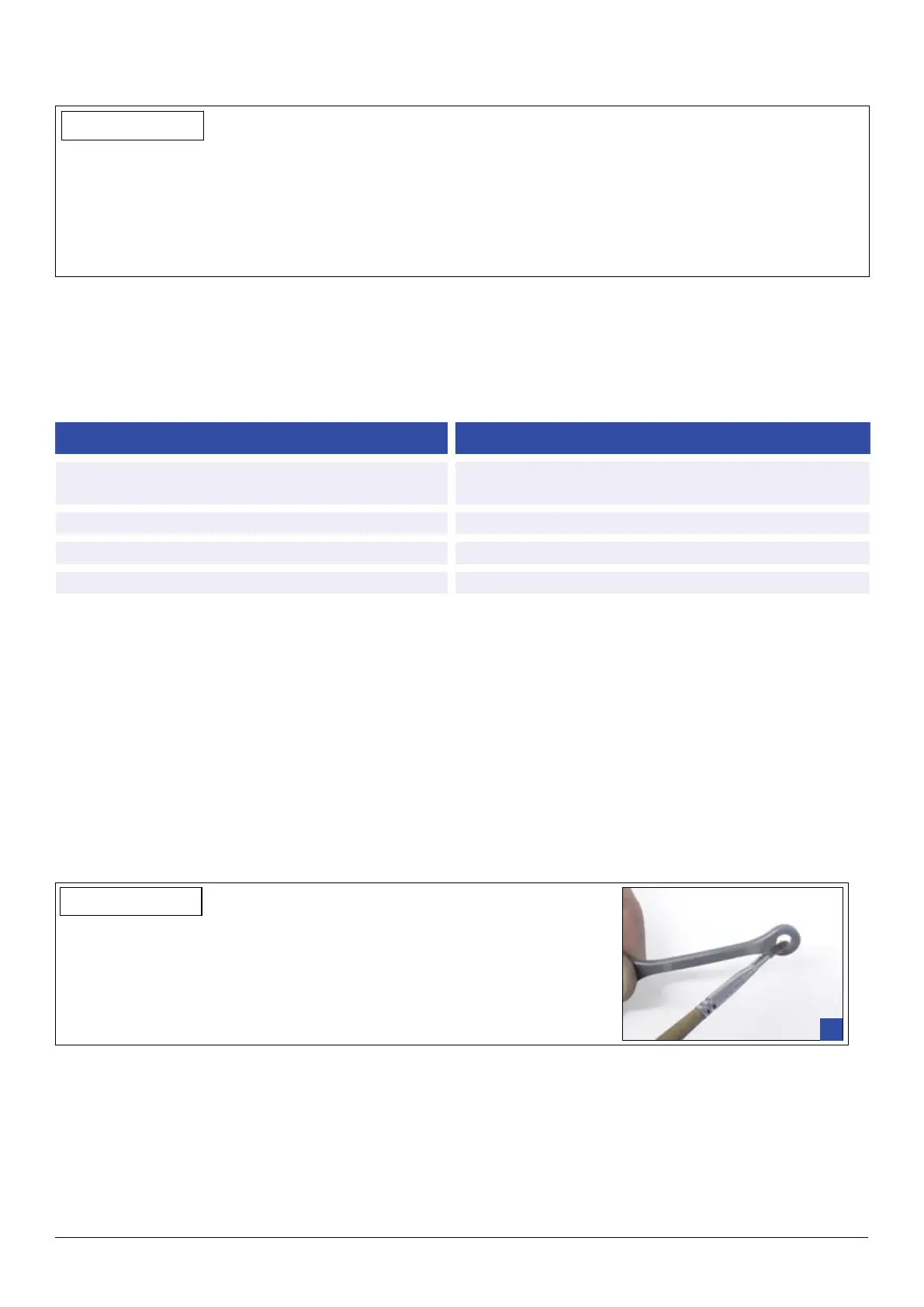

3.7 Ferdiggjøring av protesen
For ferdiggjøringen av protesen kan du bruke skumkosmetikk 3S27=L/R44. Ta under tilpasningen hensyn til en
foldevei på 60 mm (legglengde + 30mm, lårlengde +30 mm).
For ferdiggjøring av protesen brukes momentnøkkel 710D4, og settskruer sikres med Loctite 636K13. Overhold
under ferdiggjøringen følgende vridningsmomenter:
Skruer/stifter Vridningsmoment
501F9=* Flathodeskruene til støpeplaten (for unbra-
konøkkel)
25 Nm (nøkkel/bit TX 40)
liten maskinskrue i støpeadapter 2 Nm
Settskruen til dreieadapter 4R57 10 Nm/Tiltrekkingsmoment over dreieadapteret
alle andre settskruer 15 Nm
Til slutt kontrolleres gangebildet under gange med den ferdige protesen. Innvirkninger av skumkosmetikken skal
avhjelpes med etterjustering.
3.8 Vedlikehold
Bytte av trekkfjærene
For støtte av svingfasen (bøyning) er det bygd inn trekkfjærer på venstre og høyre side i leddet (art.nr. 4G430,
rød). Under strekking av Helix
3D
-hofteleddet lagres det energi i disse fjærene som frigjøres ved begynnelsen av
bøyningen. Dermed oppnås en tydelig hurtigere innledning av hoftebevegelsen og større bakkeklaring i svingfasen.
I leveransen kan man i tillegg nne to normale (art. nr. 4G430, rød) samt to sterkere trekkfjærer(art. nr. 4G430=2).
Trekkfjærene byttes etter behov eller ved slitasje som følger:
1. Først brettes den fremre kappen opp.
2. Deretter byttes de defekte trekkfjærene med nye.
INFORMASJON
For fjerning av trekkfjærene brukes en slisseskrutrekker som ikke har noen
skarpe kanter!
Før montering av trekkfjærene 4G430 eller 4G430=2 må ”øyene” til trekkfjæ-
rene innfettes godt med spesialfett 633F30 (g. 1).
1
3. Kappen brettes ned igjen og festenålene føres inn i underdelen.
