Helix Ottobock | 17
Die Aufbaukontrolle und Optimierung der Prothese unter Last sollte mit Hilfe des L.A.S.A.R. Posture 743L100
durchgeführt werden.
1
Der Aufbau wird ausschließlich durch Änderung der Plantarexion angepasst.
2
Die Belastungslinie soll ca. 30 mm vor dem Kniegelenksdrehpunkt des Kniegelenks verlaufen.
Dabei sollte die Prothesenseite ausreichend belastet werden (> 35 % Körpergewicht). Als Kontrollmaße kön-
nen folgende Werte dienen: Die Lastlinie sollte ca. 50 mm vor der Knöcheladapter schraube (abhängig von
Prothesenfußtyp und -größe), sowie ca. 0 bis ±10 mm durch die Beckenkorb-Referenzlinie verlaufen.
Nach erfolgtem Aufbau die Oberteilkappe des Helix
3D
Hüftgelenks wieder anbringen.
3.6 Dynamische Anprobe
INFORMATION
Machen Sie sich mit den Einstellmöglichkeiten und deren Auswirkungen intensiv vertraut! Nur so kann die Pro-
these optimal auf die Bedürfnisse des Prothesenträgers eingestellt werden.
INFORMATION
Bei Verwendung des C-Leg: Beachten Sie vor Einstellung der Gehparamter am Helix
3D
Hüftgelenk immer auch
die Gebrauchsanweisung des C-Leg Kniegelenks: 647H215 und die Gebrauchsanweisung zur C-Soft: 647G268.
Bei Verwendung des Genium: Beachten Sie vor Einstellung der Gehparamter am Helix
3D
Hüftgelenk immer auch
die Gebrauchsanweisung des Genium Kniegelenks: 647G573 und die darin beschriebene Verwendung der X-Soft.

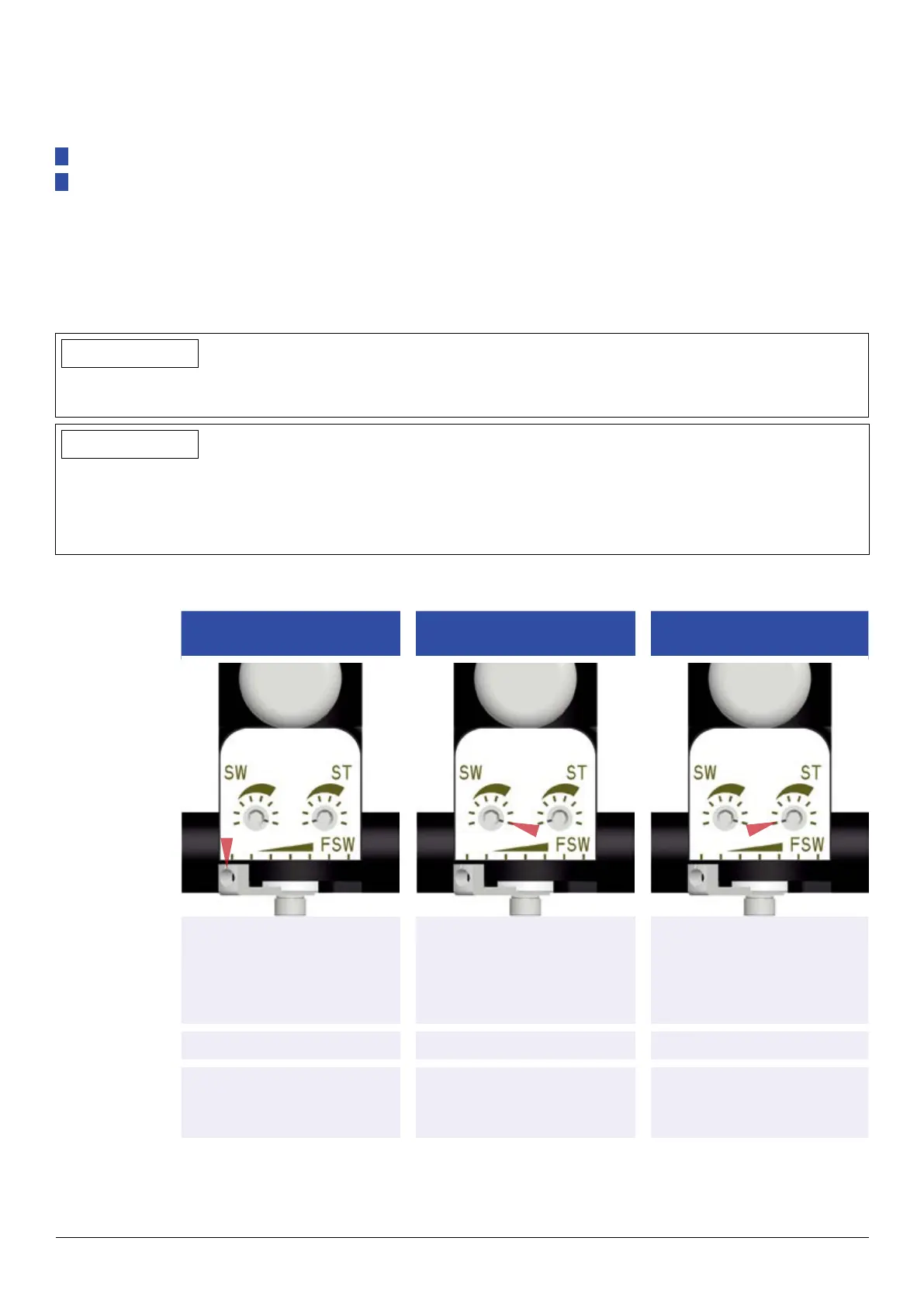

3.6.1 Erklärung der Einstellmöglichkeiten
Freie Schwungphase
(FSW)
Schwungphasendämpfung
(SW)
Standphasendämpfung
(ST)
Parameter
Das Hüftgelenk erlaubt die
Einstellung einer bestimmten
Schrittlänge, innerhalb der
das Gelenk frei, d.h. ohne
Dämpfung beugt.
Der freien Schwungphase folgt
ein deutlicher Dämpfungs-
anstieg zur Begrenzung des
Schrittes.
Die Streckbewegung kann
in der Standphase gedämpft
werden, wodurch ein komfor-
tables Strecken der Prothese
ermöglicht wird.
Werks einstellung
Gering Hoch Niedrig
Realisiert durch
Unterer Einstellhebel ist auf
links eingestellt.
Linke Einstellschraube der
Hydraulik ist vollständig nach
rechts gedreht.
Rechte Einstellschraube der
Hydraulik ist vollständig nach
links gedreht.
