Helix Ottobock | 57

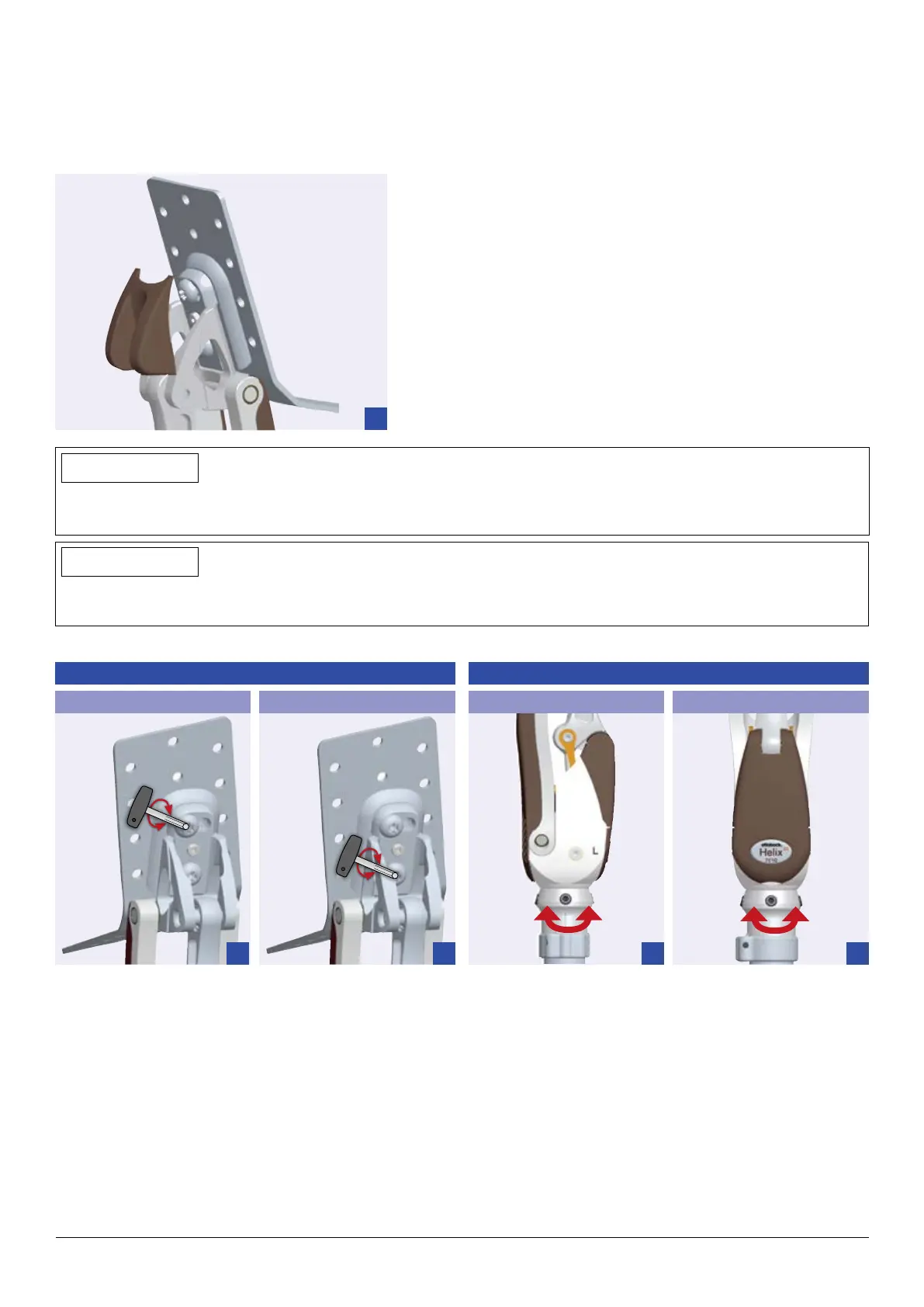

3.3 Possibilités d’ajustement
Le capuchon de la partie supérieure doit être retiré pour xer l’articulation de hanche Helix
3D
sur l’emboîture pel-
vienne et procéder au réglage proximal de l’articulation de hanche (ill. 1).
1
INFORMATION
Utiliser uniquement les accessoires fournis à la livraison pour xer l’articulation de hanche Helix
3D
sur la plaque
à couler !
INFORMATION
Pour la xation de la 7E10 sur la corbeille pelvienne, n’utilisez pas les rondelles sphériques connues de l’arti-
culation de hanche 7E7 sous les vis à tête plate à six lobes internes 501F9=*.
Procéder comme suit pour le réglage :
2 3 4 5
Réglage distal de l’articulation de hanche
Basculement en AP Basculement en ML
Réglage proximal de l’articulation de hanche
Abduction/adduction Rotation
1. Abduction et adduction (ill. 2) : pour procéder au réglage, il suft de dévisser les vis inférieure et supérieure
et de faire tourner l’articulation autour de la vis inférieure. Couple de serrage : 25 Nm avec l’embout Torx TX
40 (voir page 65).
2. Rotation (ill. 3) : dévisser les vis inférieure, centrale et supérieure pour procéder au réglage de la rotation
interne et externe. Repérer au préalable l’abduction/adduction à l’aide d’un crayon. Couple de serrage de la
vis centrale : 2 Nm. Veuillez utiliser une clé à six pans 709S10=2.5 (voir page 65).
3. Réglage distal de l’articulation de hanche (ill. 4/5) : la pyramide de réglage inférieure permet de faire bas-
culer l’articulation de genou en ML et AP. Ce basculement vous permet de placer correctement l’articulation
de genou dans la prothèse.
