3.2.1 Důležitá informace pro zhotovení zkušební protézy Helix
3D
Maximální abdukce/addukce

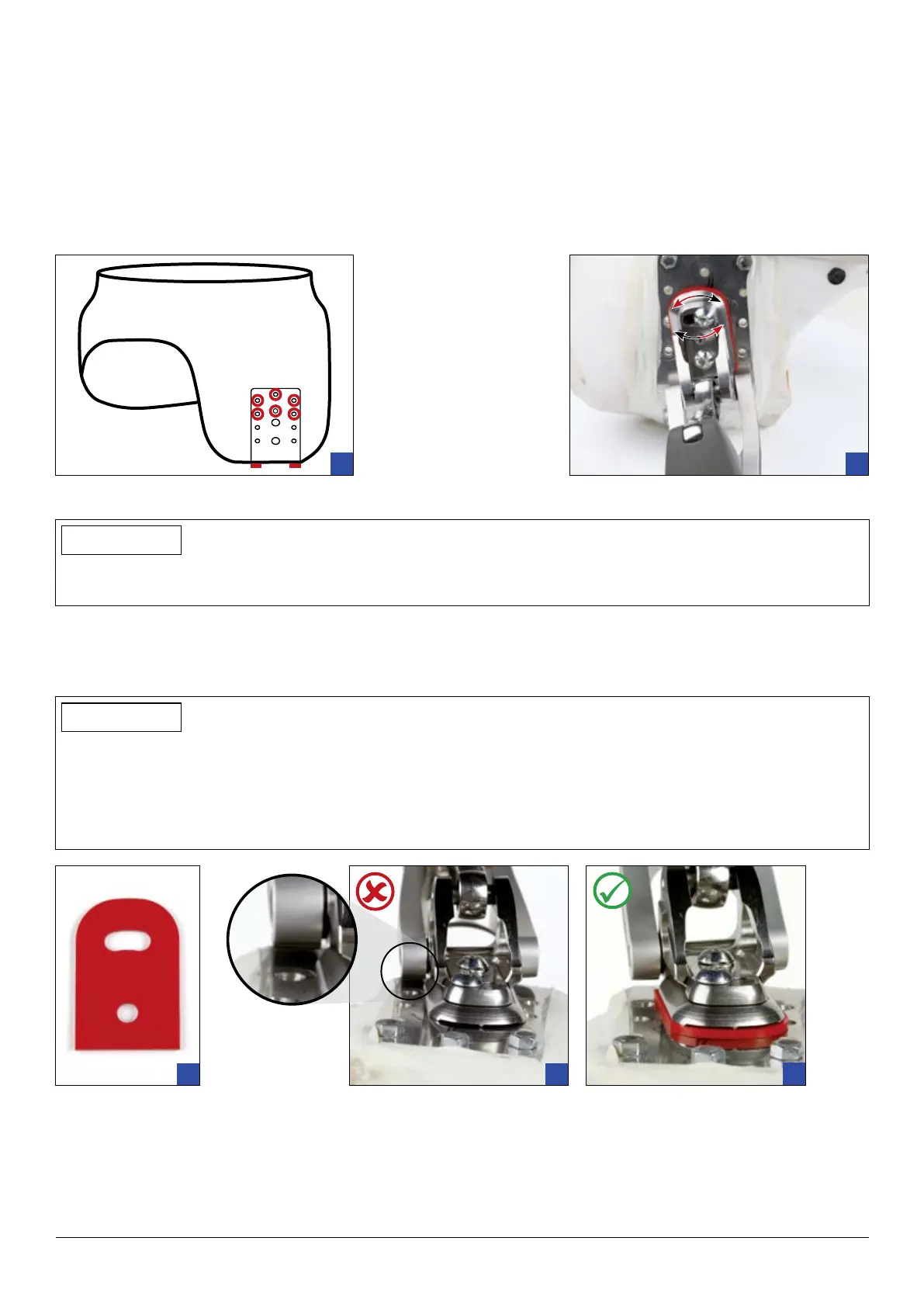

1. Pro sešroubování laminační destičky (7Z53) s pánevním košem na frontální rovině používejte výhradně otvory
laminační destičky označené na následujícm obrázku 1.
Kyčelní kloub tak může být podle potřeby zajištěn v maximální abdukci/addukci (obr. 2).
2. Ve spodní části laminační destičky mohou být pro sešroubování s pánevním košem použity všechny otvory.
1
2
Maximálni vnitřní/vnější rotace – použití distanční podložky 4G576
INFORMACE
Jak je popsáno v kapitole 3.2 (Polohování laminační destičky) návodu k obsluze kyčelního kloubu Helix
3D
, je třeba
nasadit sádrové klíny při sádrování pánevního koše o cca. 5° pootočeny směrem ven.
Na dobu testování použijte přiloženou distanční podložku, jak je ukázána na následujících obrázcích.
Tak lze nastavit/využít maximální vnitřní a vnější rotaci kyčelního kloubu, aniž by se zadní rameno dotýkalo lami-
nační destičky.
INFORMACE
Distanční podložka 4G576 je určena výhradně pro dobu testování. Dbejte při zhotovení denitivního pánevního
koše na to, aby byla laminační destička umístěna s dostatečnou vnější rotací a pánevní koš měl tloušťku lami-
nátu min. 2,5 mm.
Pokud by se zadní rameno kyčelního kloubu přesto dotýkalo pánevního koše, může se na tomto místě laminát
zbrousit.
