Helix Ottobock | 277

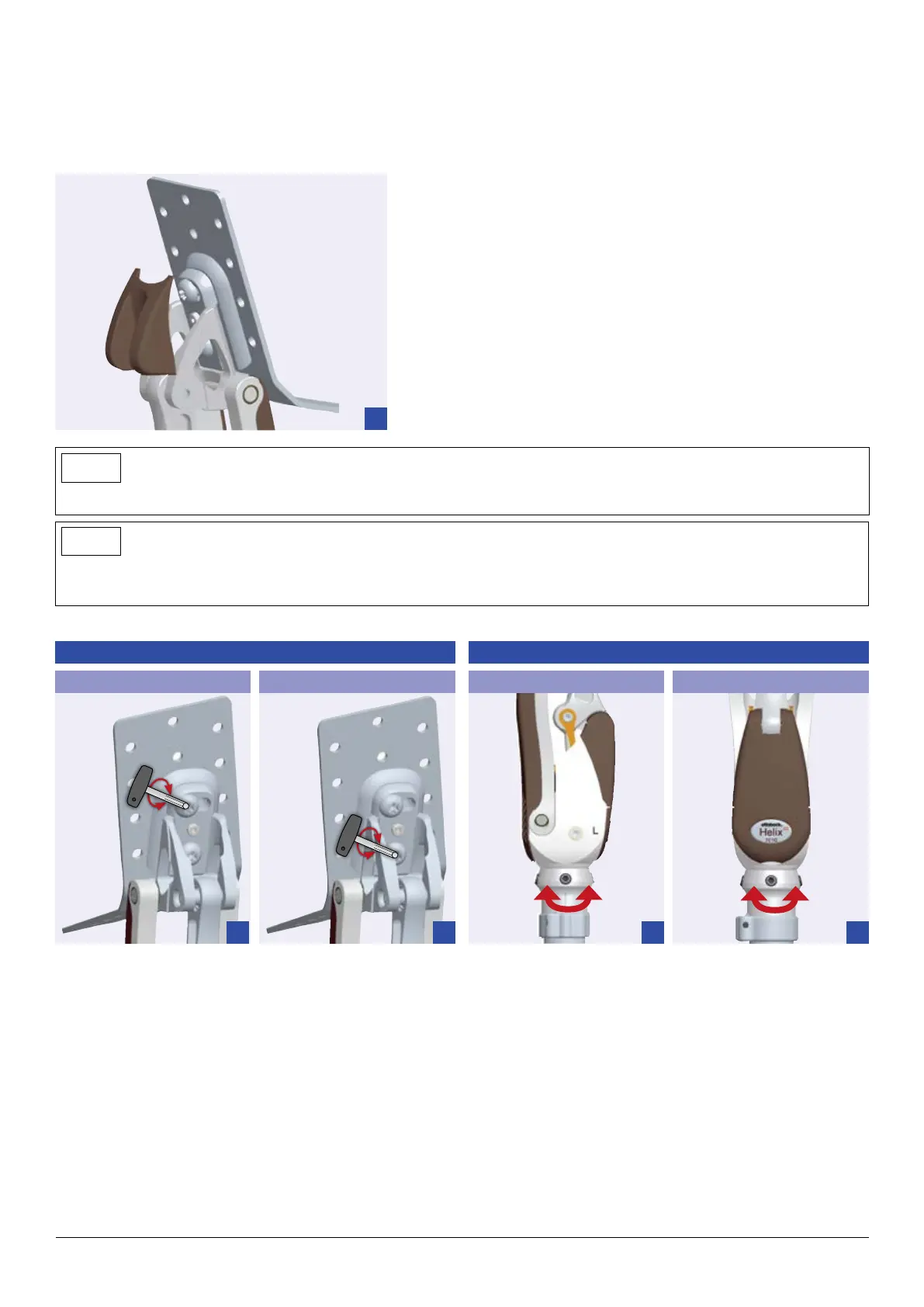

3.3 Ayarlama olanakları
Helix
3D
kalça eklemini kalça kemiğine sabitlemek için ve kalça ekleminin proksimal ayarını yapmak için üst kısım-
daki kapak çıkartılmalıdır (Şek. 1).
1
BİLGİ
Helix
3D
kalça ekleminin sabitleme işlemi sadece teslimat kapsamında bulunan aksesuar parçaları ile yapılmalıdır!
BİLGİ
7E10’u leğen sepetini sabitlemek için 7E7 kalça ekleminin bilinen 501F9=* içten altı köşeli yuvarlak yassı başlı
vidalar altında bulunan pul ile kullanmayın.
Ayarlamada lütfen aşağıdaki şekilde hareket ediniz:
2 3 4 5
Kalça eklemi distal ayarı
AP‘de katlama ML‘de katlama
Kalça eklemi proksimal ayarı
Abdüksiyon/Addüksiyon Rotasyon
1. Abdüksiyon veya Addüksiyon (Şek. 2): Ayar için alt ve üst vida çözülür ve eklem alttaki vidaya döndürülür.
Sıkma torku: Torx Bit TX40 ile 25 Nm (bkz. Sayfa 285).
2. Rotasyon (Şek. 3): İç ve dış rotasyonun ayarı için alt, orta ve üst vida çözülür. Ab-/Addüksiyon önceden kalem
ile işaretlenmelidir. Orta vidanın sıkma momenti: 2 Nm. Lütfen bir altı köşe anahtar 709S10=2.5 kullanınız (bkz.
Sayfa 285).
3. Kalça eklemi distal ayarı (Şek. 4/5): Alt ayar çekirdeği diz ekleminin ML ve AP‘de katlanmasını mümkün kılar.
Bu sayede diz eklemini protezde doğru bir şekilde düzenleyebilirsiniz.
