232 | Ottobock Helix

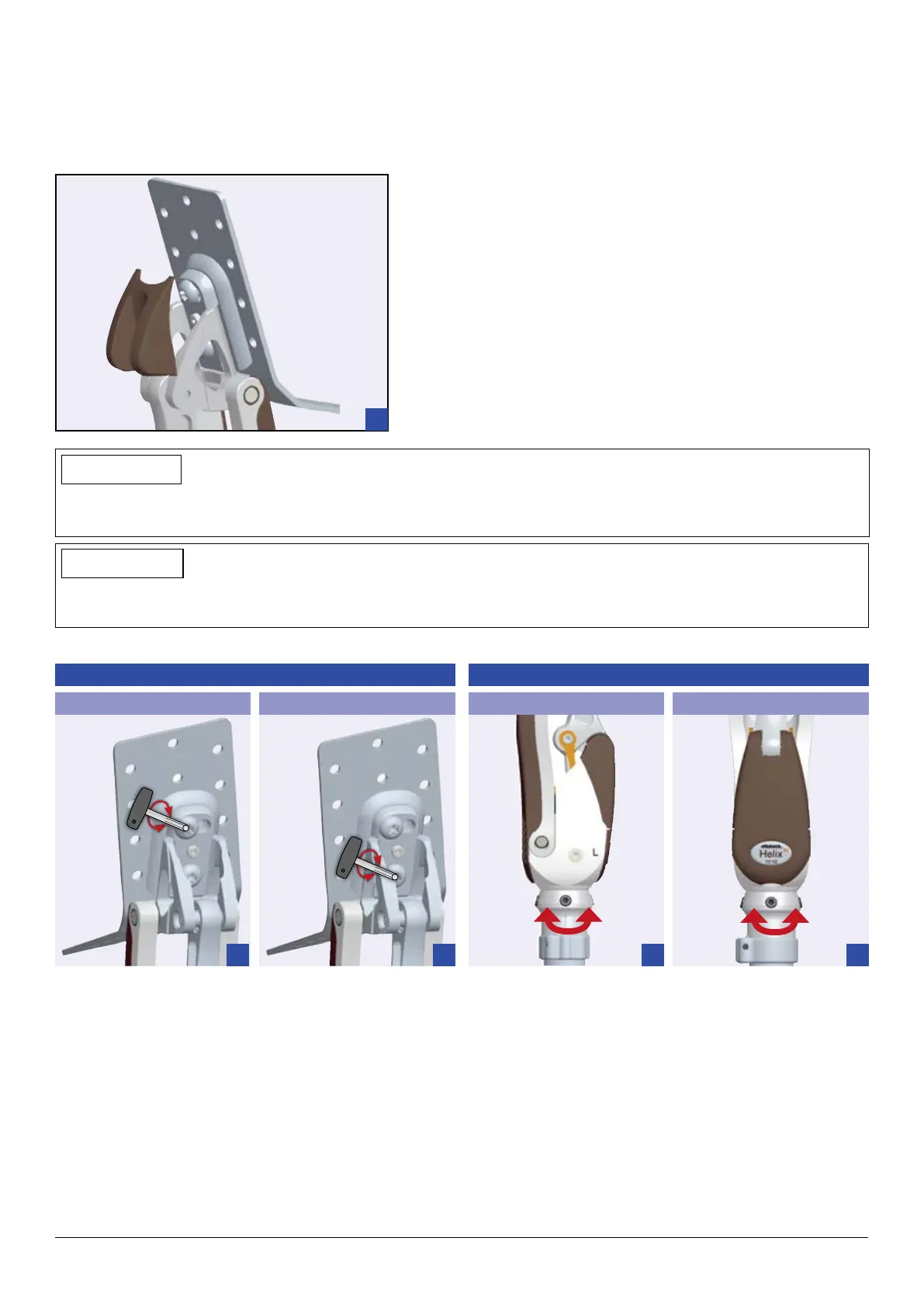

3.3 Možnosti adjustace
Za účelem xace kyčelního kloubu Helix
3D
k pánevnímu koši a provedení proximální adjustace kyčelního kloubu se
musí sejmout čepička horní části (obr. 1).
1
INFORMACE
Fixaci kyčelního kloubu Helix
3D
k laminační destičce provádějte výhradně pomocí dílů dodaných v příslušenství
společně s kloubem!
INFORMACE
Pro upevnění 7E10 k pánevnímu koši nepoužívejte pod šrouby s plochou hlavou (Torx) 501F9=* kulové podložky
známé z kyčelního kloubu 7E7.
Při adjustaci postupujte následovně:
2 3 4 5
Distální adjustace kyčelního kloubu
Sklon v AP směru Sklon v ML směru
Proximální adjustace kyčelního kloubu
Abdukce/addukce Rotace
1. Abdukce resp. addukce (obr. 2): Za účelem nastavení se povolí horní šroub a kloub se otočí kolem spodního
šroubu. Utahovací moment: 25 Nm s bitem Torx TX40 (viz též str. 241).
2. Rotace (obr. 3): Za účelem nastavení vnitřní a zevní rotace se povolí dolní, střední a horní šroub. Před tím se
vyznačí tužkou abdukce/addukce. Utahovací moment středního šroubu: 2 Nm. Používejte k utahování očkový
klíč 709S10=2.5 (viz též str. 241).
3. Distální adjustace kyčelního kloubu (obr. 4/5): Dolní adjustační pyramida umožňuje naklopení kolenního kloubu
v ML a AP směru. To umožňuje správné prostorové začlenění kolenního kloubu v protéze.
