Pepperl+Fuchs VBG-EN-K20-D - Setting of Ethernet Properties; Startup; Switching to Advanced Display Mode

AS-i EtherNet/IP Gateway
Appendix: Installation Instructions
Ausgabedatum: 24.4.2007
150
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten. Copyright Pepperl+Fuchs, Printed in Germany
Pepperl+Fuchs GmbH · 68301 Mannheim · Telefon (06 21) 7 76-11 11 · Telefax (06 21) 7 76 27-11 11 · Internet http://www.pepperl-fuchs.com

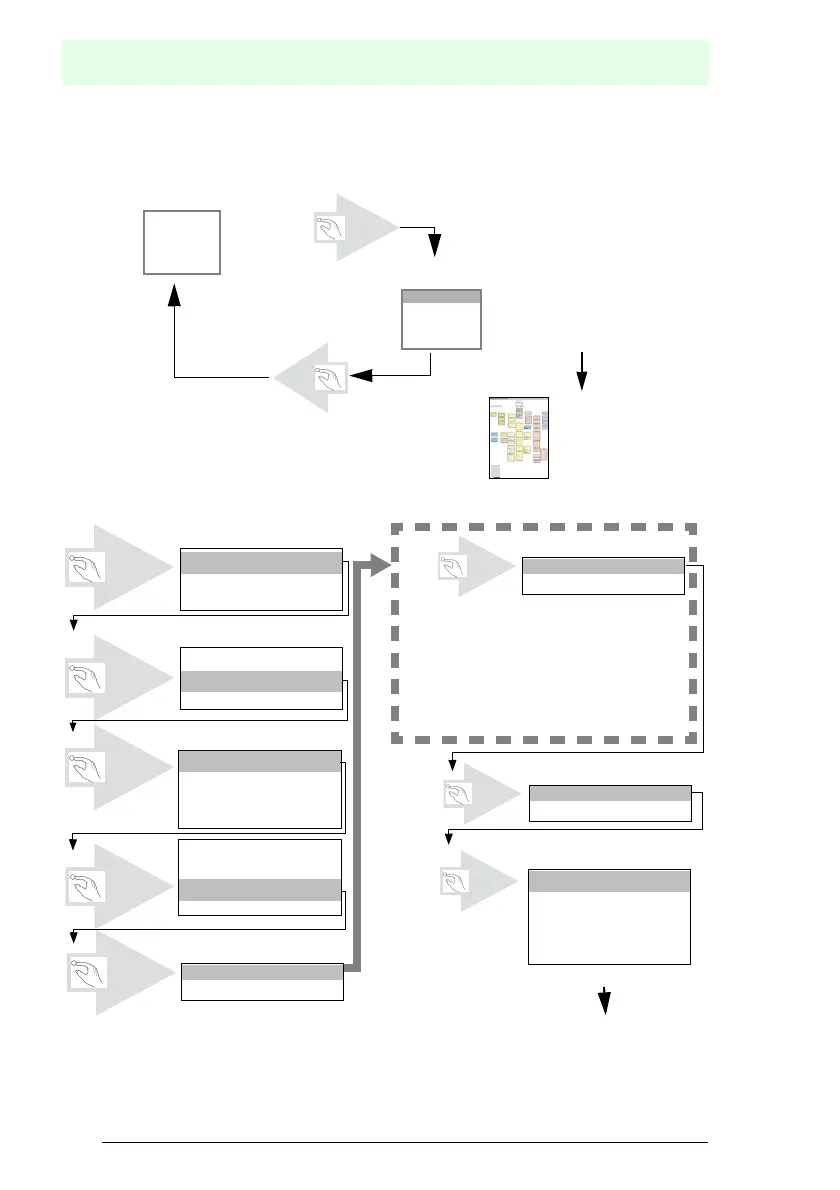

15.1.3 Startup
15.1.3.1 Switching to advanced display mode
15.1.3.2 Setting of ethernet properties
1x OK
.12A
LCD
klassische Anzeige
classical display
affichage classique
display classico
indicación clásica
siehe Zusatzblatt
see additional page
page supplémentaire
pagina supplementare
ver página adicional
ETHERNET/IP
QUICK SETUP
SLAVE ADDR TOOL
SLAVE TEST TOOL
SETUP
1x ESC
LCD
erweiterter Anzeigenmodus
advanced display mode
modo di visualizzazione avanzata
mode d‘affichage étendu
modo de visualisación avanzada
LCD
OK
ARM FIRMWARE
TCP/IP OBJECT
ETHERNET OBJECT
IF STATUS
IF CAPABILITY
IF CONTROL
...
OK
USE BOOT P
Bei Verwendung von DHCP oder BOOTP
sind keine Einstellungen notwendig/ When
using DHCP or BootP, no adjustment is ne-
cessary/ En utilisant DHCP ou BOOTP, au-
cun réglage n'est nécessaire/ Usando DHCP
o il BOOTP, nessuna regolazione è necessa-
ria/ Al usar DHCP o el BOOTP, no hay ajuste
necesario.
OK
ARM FIRMWARE
TCP/IP OBJECT
ETHERNET OBJECT
IF STATUS
IF CAPABILITY
IF CONTROL
...
DNS DISABLED
USE DHCP
DNS DISABLED
OK
USE STORED VAL.
DNS DISABLED
OK
1xESC
IF STATUS
IF CAPABILITY
IF CONTROL
PATH TO LINK OBJ.
TCP/IP CONFIG
!
!
