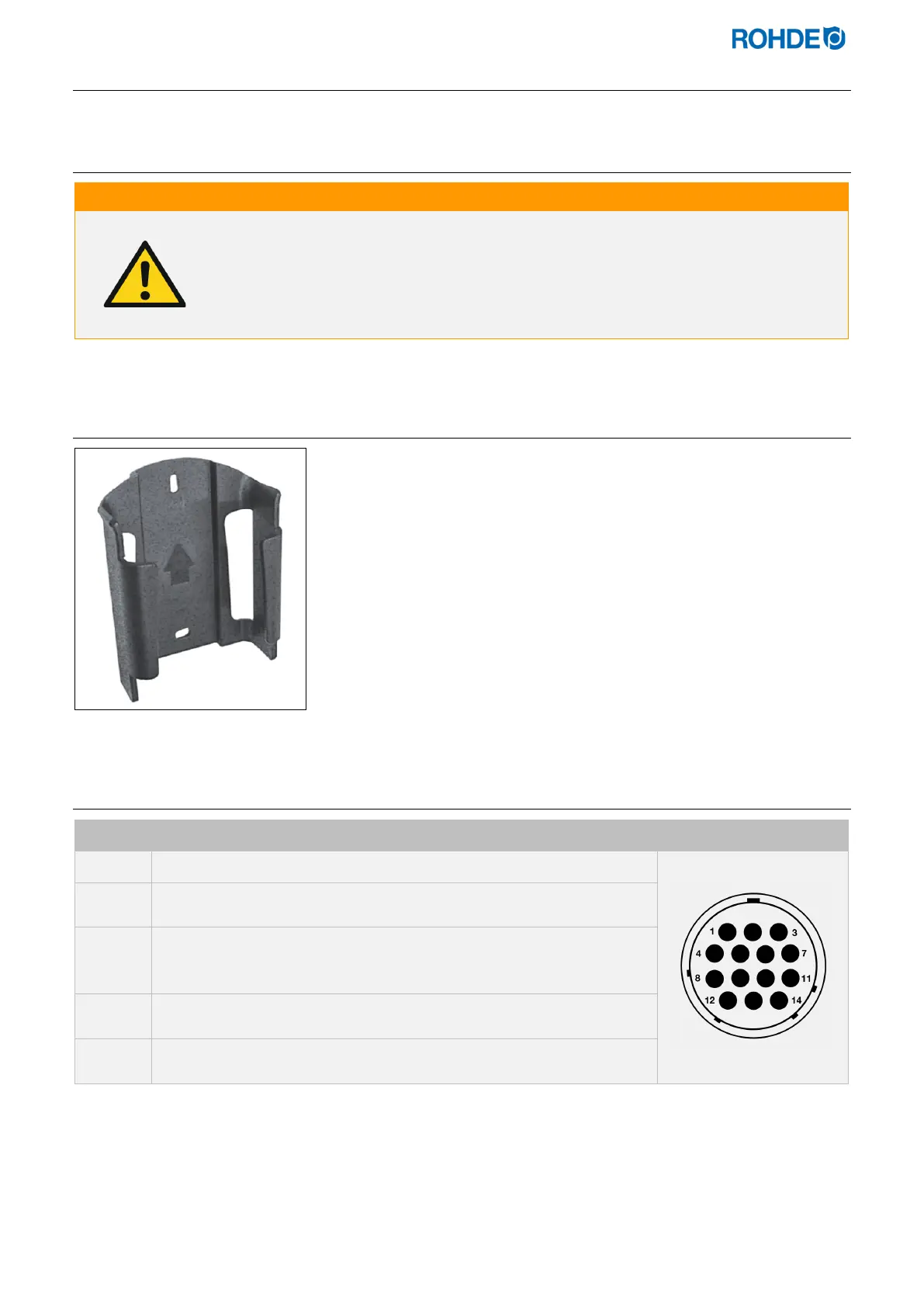

4. Montage
4.1. Allgemeiner Sicherheitshinweis
Vor schweren Personen- oder Sachschäden durch eine falsch platzierte Regelanlage.
Achten Sie darauf, dass die Regelanlage niemals auf dem Ofen abgelegt werden darf,
sondern nur in der dafür vorgesehen Halterung positioniert werden sollte. Der Regler darf
keiner direkten Hitze vom Ofen durch Abluft oder thermischer Strahlung ausgesetzt werden.
4.2. Halter montieren
⇒ Die Regelanlage wird mit einer passenden Halterung geliefert, welche
am Ofen oder am Aufstellort (Nähe des Ofens oder Wandmontage)
befestigt werden kann.
⇒ Der Halter wird mit 2 Schrauben befestigt.
⇒ Beachten Sie die Pfeilrichtung, während der Halter
(Pfeilrichtung = oben).
⇒
Legen Sie die Regelanlage niemals auf dem Ofen ab, sondern
platzieren Sie diese nur im Halter.
⇒ Bei der Montage am Ofen wird die Halterung auf eine passende Regler-
Befestigungsplatte oder an den Schaltkasten montiert. Beachten Sie
dazu die Betriebsanleitung des Ofens.
⇒ Bei der Wandmontage wird der Halter direkt mit dem mitgelieferten
Befestigungsmaterial an eine Wand in der Nähe des Ofens geschraubt.
⇒ Das passende Montagematerial ist im Lieferumfang enthalten.
4.3. Verbindungskabel anschließen
Schritt Beschreibung Ansicht Stecker
Stecken Sie den Stecker der Regelanlage in die Steckdose am Ofen ein.
Stecker und Steckdose haben eine geometrische Kodierung
passen nur in einer bestimmten Position ineinander.
Die breite Nase am Stecker muss sich oben in 12-Uhr-Stellung befinden,
um in die breite Aussparung am Stecker, ebenfalls in 12-Uhr-Stellung, zu
passen.
Eventuell müssen Sie den Stecker etwas drehen, bis er vollständig in der
Steckdose einrastet.
Drehen Sie den äußeren Verschraubungsring am Stecker im Uhrzeigersinn
fest.
