2.4. Überblick über das Gerät

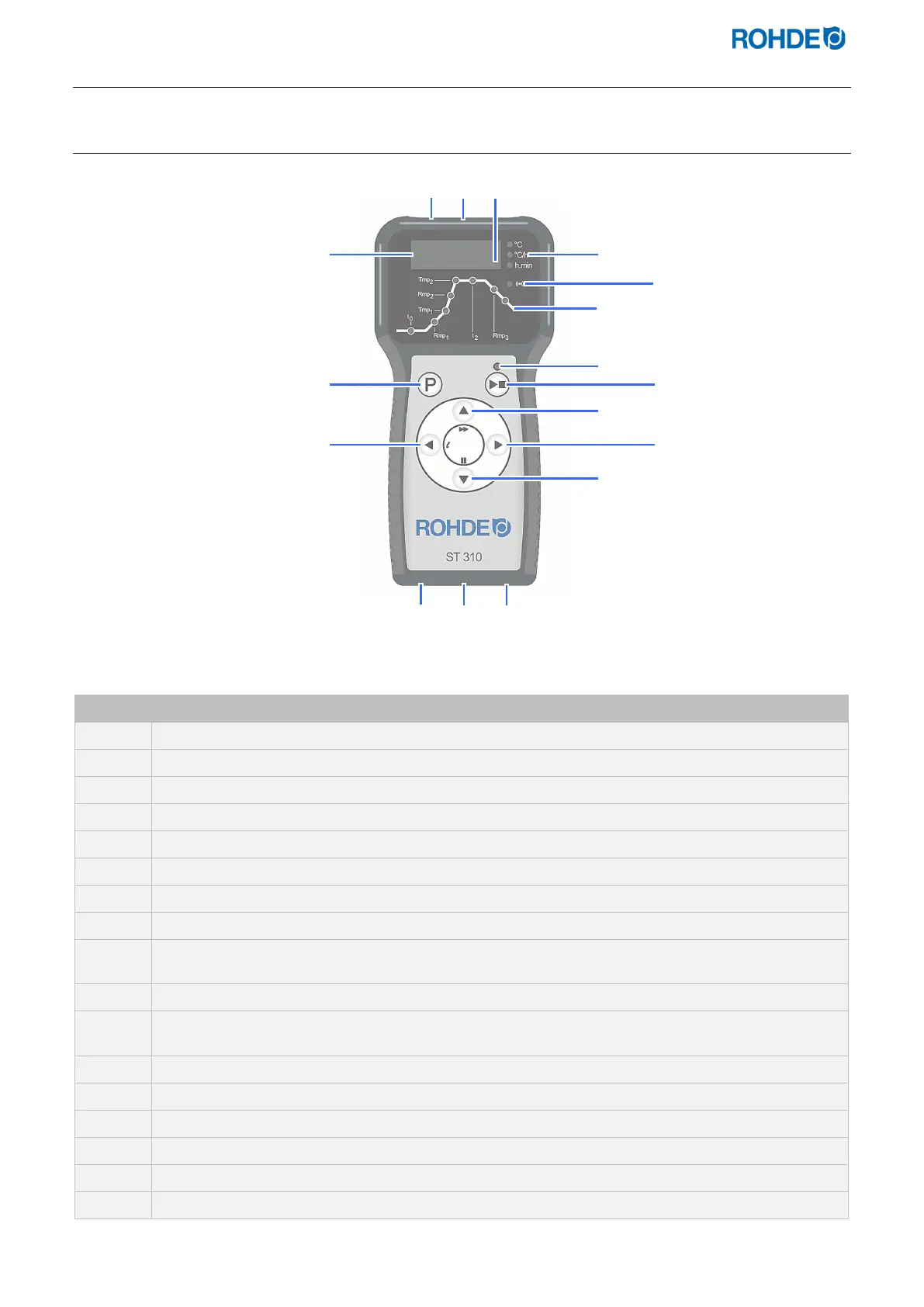

2.4.1. Übersicht der Regelanlage
Pos. Beschreibung
1
USB-Schnittstelle
2
Kontrollleuchte „USB-Stick am USB-Port eingesteckt“
3
Kontrollleuchte „Heizung aktiv“ (im Display blinkt ein oranger Bildpunkt auf)
4
Bildsymbole: „Temperatur (°C)“, „Heizrate/Abkühlrate (°C/h)“, „Zeit (h.min)“
5
Kontrollleuchte „Datenübertragung“
6
Übersicht Programmabschnitte (Erklärung siehe nachfolgender Abschnitt)
7
Kontrollleuchte „Programm läuft“
8
Start-/Stopp-Taste
9
Wert erhöhen
(zusätzliche Funktion: „Programm-Vorwärts-Funktion“ durch Taste 3 Sekunden gedrückt halten)
10
Vorspringen/Vorwärts
11
Wert verringern
(zusätzliche Funktion: „Programm-Pause-Funktion“ durch Taste im laufenden Programm drücken)
12
Netzschalter
13
Kabel mit CPC-14-Stecker (Verbindung zum Ofen)
14
Sicherung
15
Zurückspringen/Zurück (zusätzliche Funktion: „Info-Taste“)
16
Taste zur Auswahl des Programmspeichers
17
Hauptdisplay
8
9
1
2
5
6
3
7
10
11
12
13
14
15
16
17
