2.4.2. Resumen de las secciones del programa

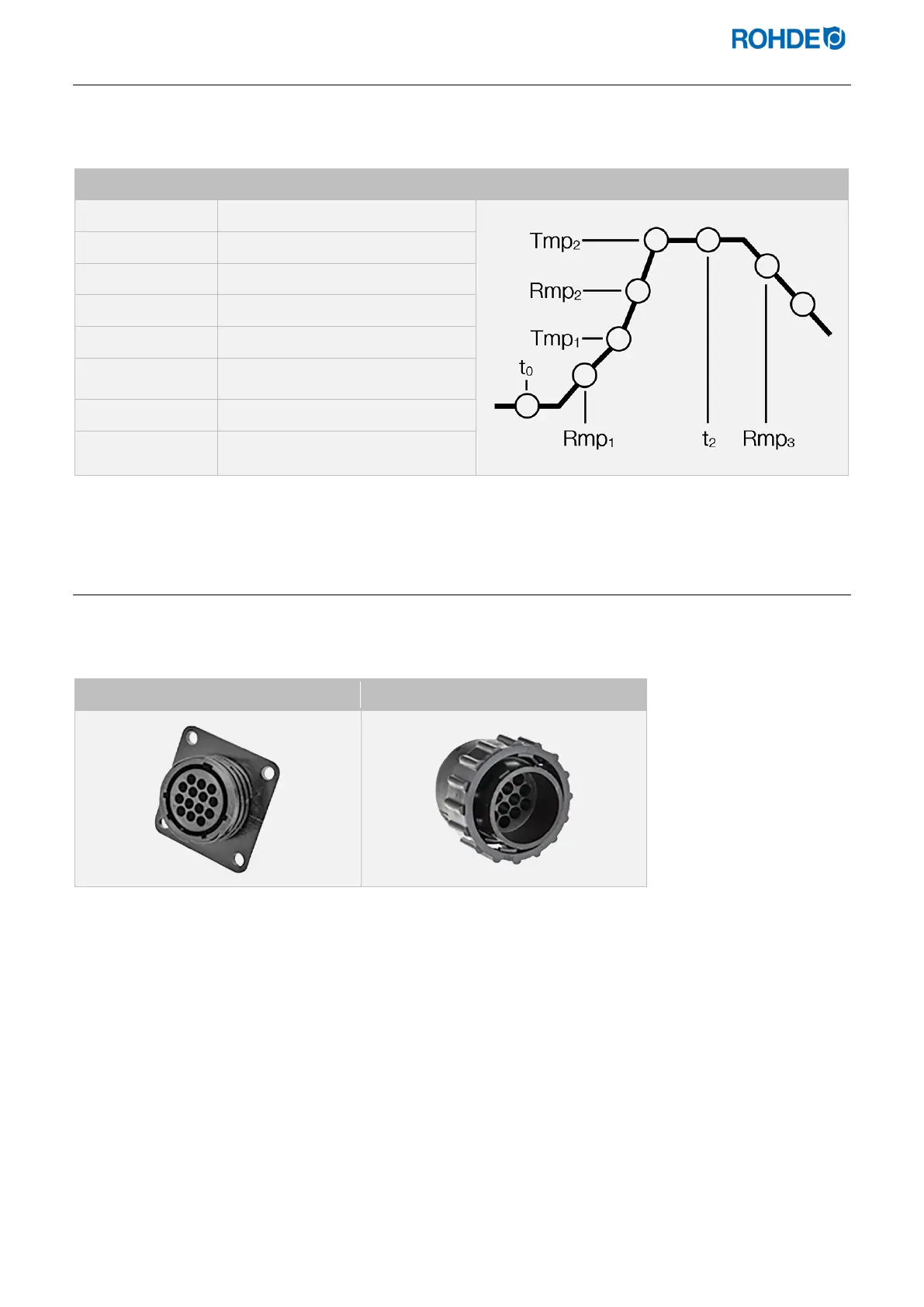

En la parte delantera del controlador aparece un gráfico de la curva de cocción. Se compone de distintas secciones
de programa: El estado del LED le indica, parpadeando, la sección en la que se encuentra el programa.
Sección Descripción Figura
t
0
tiempo preliminar
Rmp
1
1. Velocidad de calentamiento
Tmp
1
1. punto de conmutación
Rmp
2
2. Velocidad de calentamiento
Tmp
2
Temperatura final
t
2
Tiempo de espera de la
temperatura final
Rmp
3
Velocidad de enfriamiento
Último testigo
Indica el final del programa
2.5. Características del conector
El controlador se conecta al horno con un enchufe de 14 polos. La toma negra de 14 polos se encuentra en la caja
de conexiones del horno (cerca de la acometida).
Toma CPC-14 en el horno Conector CPC-14 en el controlador
