4.4. Câble de rallonge pour le système de régulation
• Si le support du système de régulation est fixé au lieu d'implantation (près du four ou montage mural), on
peut rallonger le câble de connexion avec un câble de rallonge.
• Le câble de rallonge pour le système de régulation est disponible en option en longueur de 2,5 mètres,
5 mètres ou 10 mètres maximum.
• Remarque concernant le câble de rallonge et les influences environnantes en termes de CEM :
- La longueur du câble de connexion du régulateur ne doit pas dépasser 3 mètres afin de satisfaire aux
exigences de compatibilité électromagnétique (CEM).
- Si le régulateur est branché au four avec un câble de rallonge, il faut faire en sorte qu'aucun appareil
électrique ne se trouve dans les environs immédiats du câble (champ électromagnétique rayonné).
Une perte de précision jusqu'à 3 °C pourrait sinon survenir au niveau de la régulation de température
dans le système de régulation.
4.5. Remarque concernant les fours d'autres marques
Le brochage de la prise CPC 14 correspondante sur le four peut varier selon la marque du four !
Attention !
Risque de dommages sur le régulateur et le four si les brochages du régulateur et du four ne s'accordent pas.
5. Fonctionnement et commande
5.1. Généralités concernant la commande
5.1.1. Mise en marche et arrêt du système de régulation

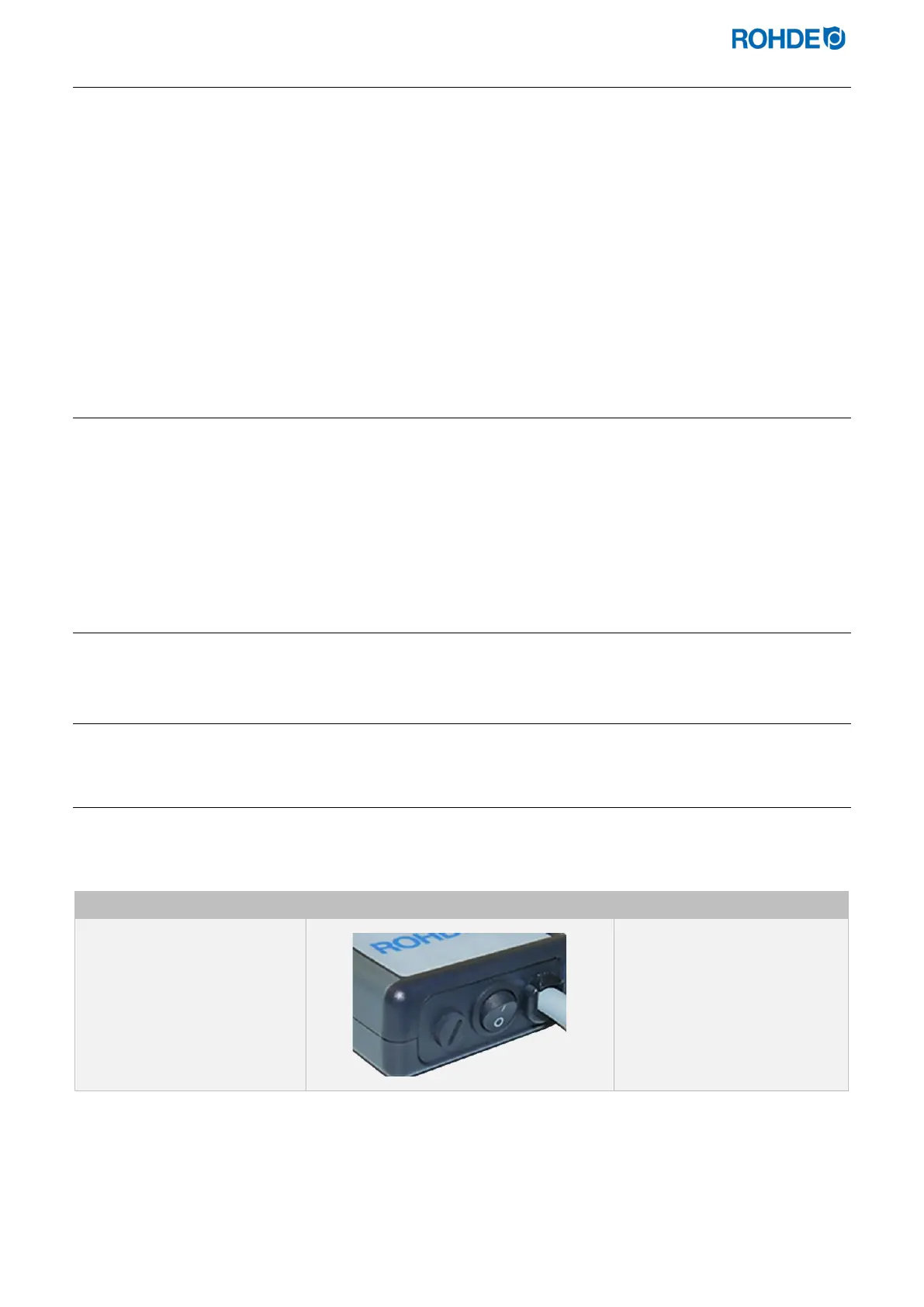

L'interrupteur à bascule assurant la mise en marche et l'arrêt du système de régulation se trouve sur la face
inférieure du boîtier.
Mise en marche du système de régulation Arrêt du système de régulation
Mettre l'interrupteur à bascule
sur la position
« I »
Mettre l'interrupteur à bascule
sur la position
« 0 »
