4. Montaggio
4.1. Avviso generale di sicurezza
Gravi lesioni alle persone e gravi danni materiali dovuti al posizionamento errato
dell’impianto di regolazione.
Tenere presente che l’impianto di regolazione non va mai appoggiato sopra il forno, bensì
sempre solo nel supporto predisposto. Il regolatore non deve essere sottoposto al calore
diretto del forno dovuto all’aria di scarico o all’irraggiamento termico.

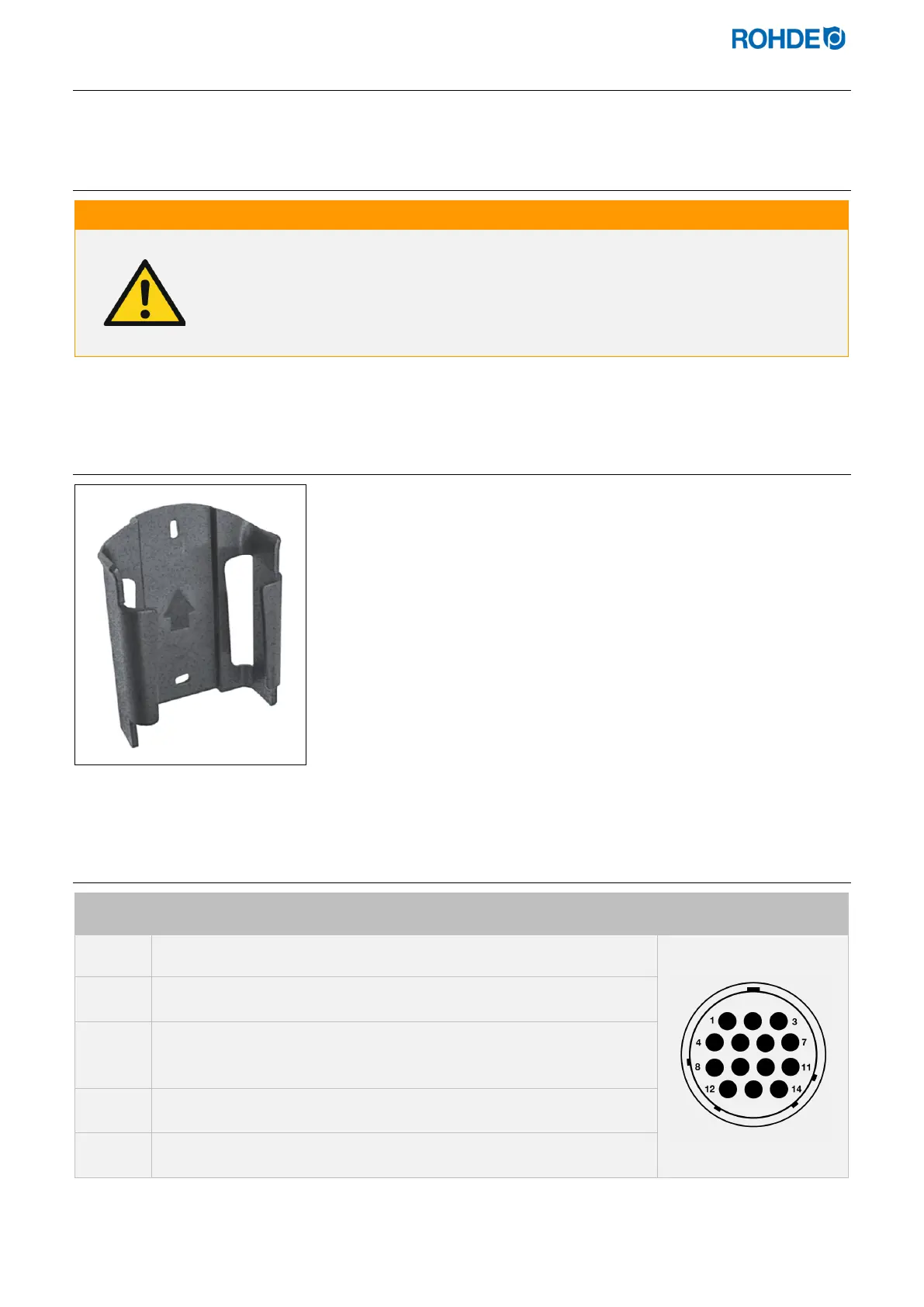

4.2. Montare il supporto
L’impianto di regolazione viene fornito con un supporto dedicato che
può essere montato sul forno o nell’ubicazione finale (vicinanze del
forno o montaggio a parete).
⇒ Il supporto viene fissato con 2 viti.
⇒ Osservare la direzione della freccia durante il montaggio del supporto
(direzione freccia = verso l’alto).
⇒ Non appoggiare mai l’impianto di regolazione sul forno, bensì posarlo
solo nel supporto.
⇒ In caso di montaggio sul forno, il supporto viene montato su una piastra
corrispondente adibita al regolatore oppure nel quadro elettrico. A
questo riguardo, rispettare le istruzioni per l’uso del forno.
⇒ In caso di montaggio a parete, il supporto viene avvitato direttamente
a una parete nelle vicinanze del forno con il materiale per il fissaggio
compreso nella fornitura.
⇒ Il montaggio per il fissaggio è compreso nella fornitura.
4.3. Collegare il cavo di collegamento
Step Descrizione
Immagine del
connettore a spina
Inserire il connettore a spina dell’impianto di regolazione nella presa del
forno.
Il connettore a spina e la presa hanno una codifica geometrica e si
intersecano tra loro solo in una determinata posizione.
La sporgenza del connettore a spina deve trovarsi in alto, nella posizione
“ore 12”, per entrare nel foro largo della presa, anch’esso situato nella
posizione “ore 12”.
Eventualmente va ruotato leggermente il connettore a spina finché entra
completamente nella presa.
Fissare l’anello ad avvitamento esterno del connettore a spina ruotandolo
in senso orario.
