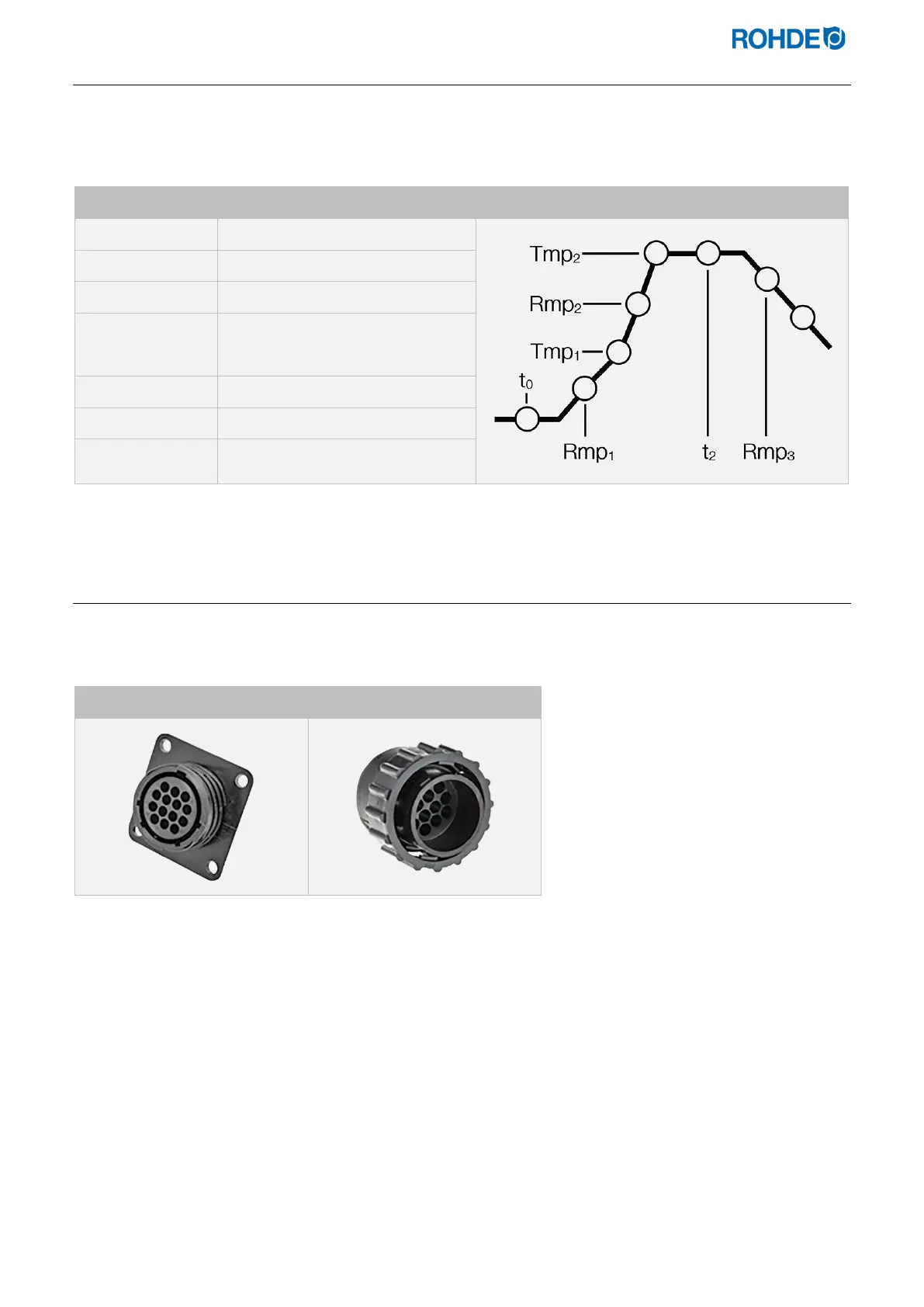

2.4.2. Übersicht der Programmabschnitte
Auf der Vorderseite des Reglers finden Sie eine schematische Darstellung der Brennkurve. Sie setzt sich aus
verschiedenen Programmabschnitten zusammen. Die Status-LED zeigt Ihnen dabei durch Blinken an, in welchem
Programmabschnitt Sie sich befinden.
Abschnitt Beschreibung Abbildung
t
0
Vorlaufzeit
Rmp
1
1. Aufheizrate
Tmp
1
1. Umschaltpunkt
Rmp
2
2. Aufheizrate
Tmp
2
Endtemperatur
t
2
Haltezeit der Endtemperatur
Rmp
3
Abkühlrate
Letzte
Kontrollleuchte
Anzeige für das Programmende
2.5. Merkmale Stecker
Die Regelanlage wird über einen 14-poligen Stecker an den Ofen angeschlossen. Die dafür vorgesehene schwarze
14-polige Steckdose befindet sich am Anschlusskasten des Ofens (Nähe elektrische Zuleitung).
CPC-14-Steckdose Ofen CPC-14-Stecker Regler
