2.4.2. Récapitulatif des sections de programme

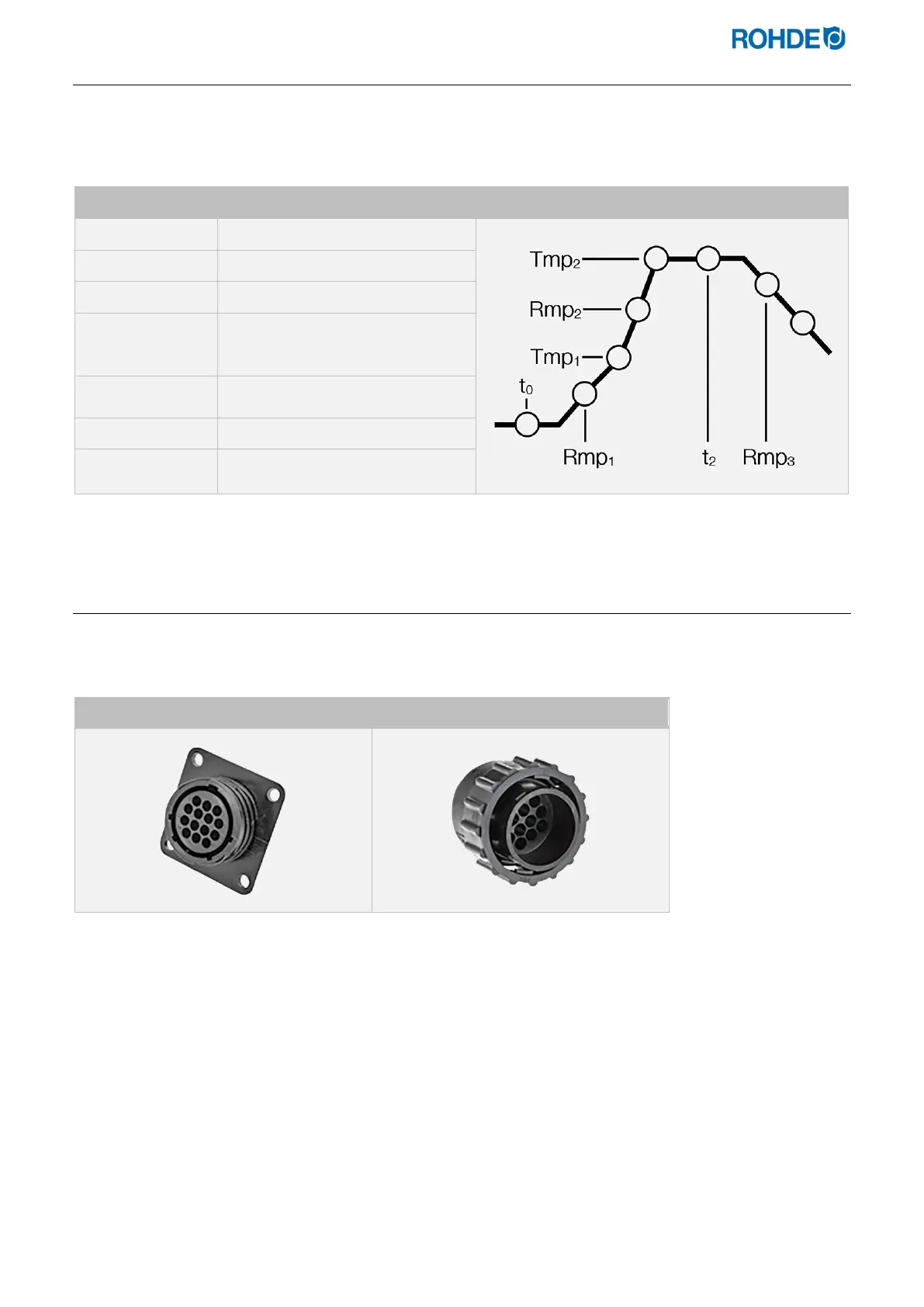

La face avant du régulateur présente une représentation schématique de la courbe de cuisson. Elle se compose de
plusieurs sections de programme. La LED d'état vous indique par clignotement la section de programme dans
laquelle vous vous trouvez.
Section Description Représentation
t
0
Temporisation
Rmp
1
1re vitesse de chauffe
Tmp
1
1er point de commutation
Rmp
2
2e vitesse de chauffe
Tmp
2
Température finale
t
2
Temps de maintien de la
température finale
Rmp
3
Vitesse de refroidissement
Dernier témoin
lumineux
Indique la fin du programme
2.5. Caractéristiques du connecteur
Le système de régulation se raccorde au four par le biais d'un connecteur à 14 pôles. La prise 14 pôles noire
prévue à cet effet se trouve au boîtier de raccordement du four (près de l'alimentation électrique).
Prise CPC 14 du four Connecteur CPC 14 du régulateur
