2.4.2. Přehled programových segmentů

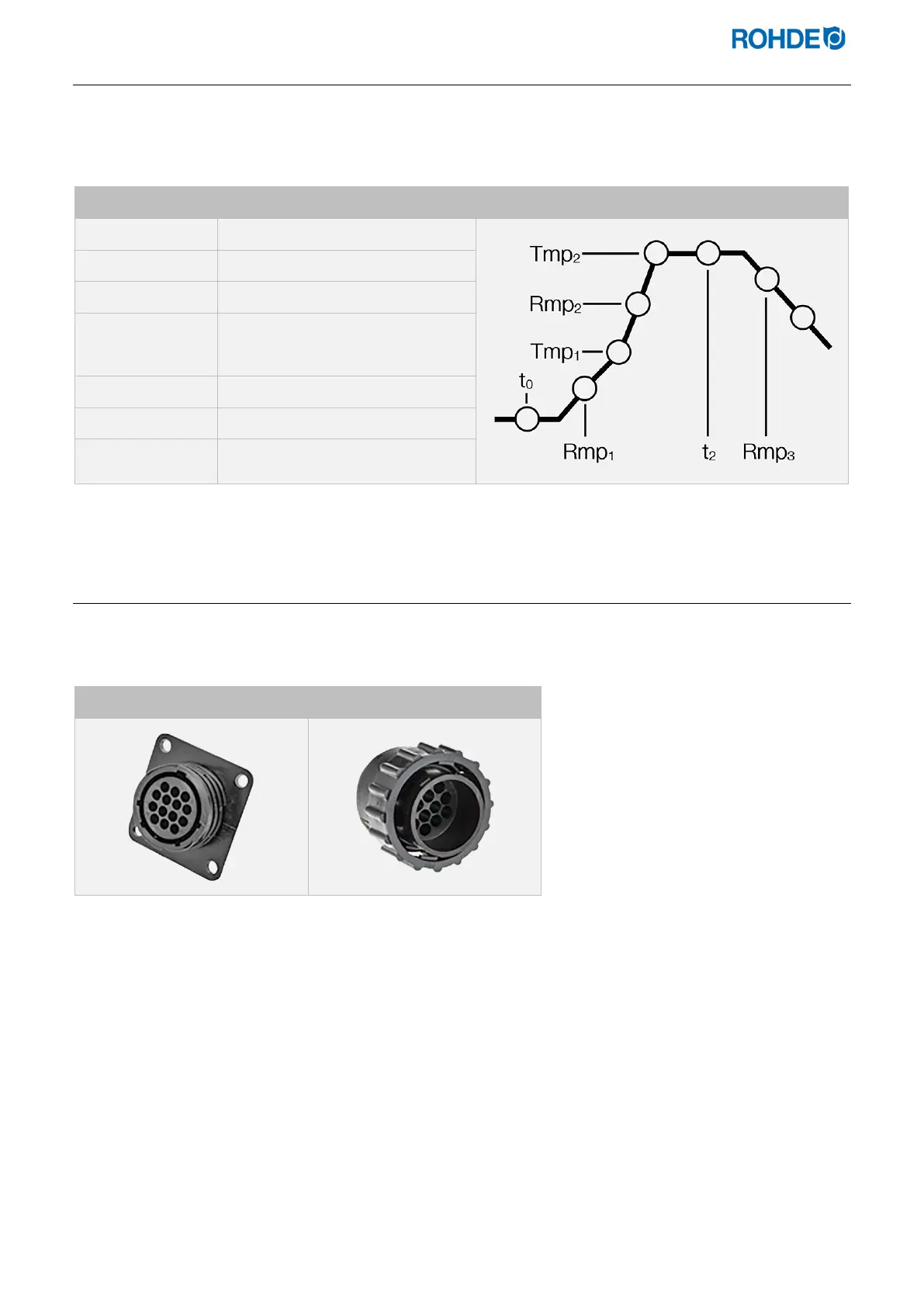

Na přední straně regulátoru naleznete schematické znázornění vypalovací křivky. Tato se skládá z různých
programových segmentů. Stavová kontrolka Vám signalizuje blikáním, ve kterém programovém segmentu se
nacházíte.
Úsek Popis Zobrazení
t
0
doba náběhu
Rmp
1
1. rychlost ohřevu
Tmp
1
1. bod přepnutí
Rmp
2
2. rychlost ohřevu
Tmp
2
konečná teplota
t
2
výdrž při konečné teplotě
Rmp
3
rychlost chladnutí
poslední
kontrolka
indikace konce programu
2.5. Popis konektoru
Regulátor je k peci připojen 14pólovým konektorem. Příslušná černá 14pólová zásuvka se nachází na spínací
skříňce pece (v blízkosti napájecího vedení).
zásuvka CPC-14 - pec konektor CPC-14 - regulátor
