90 / 293 - FR -

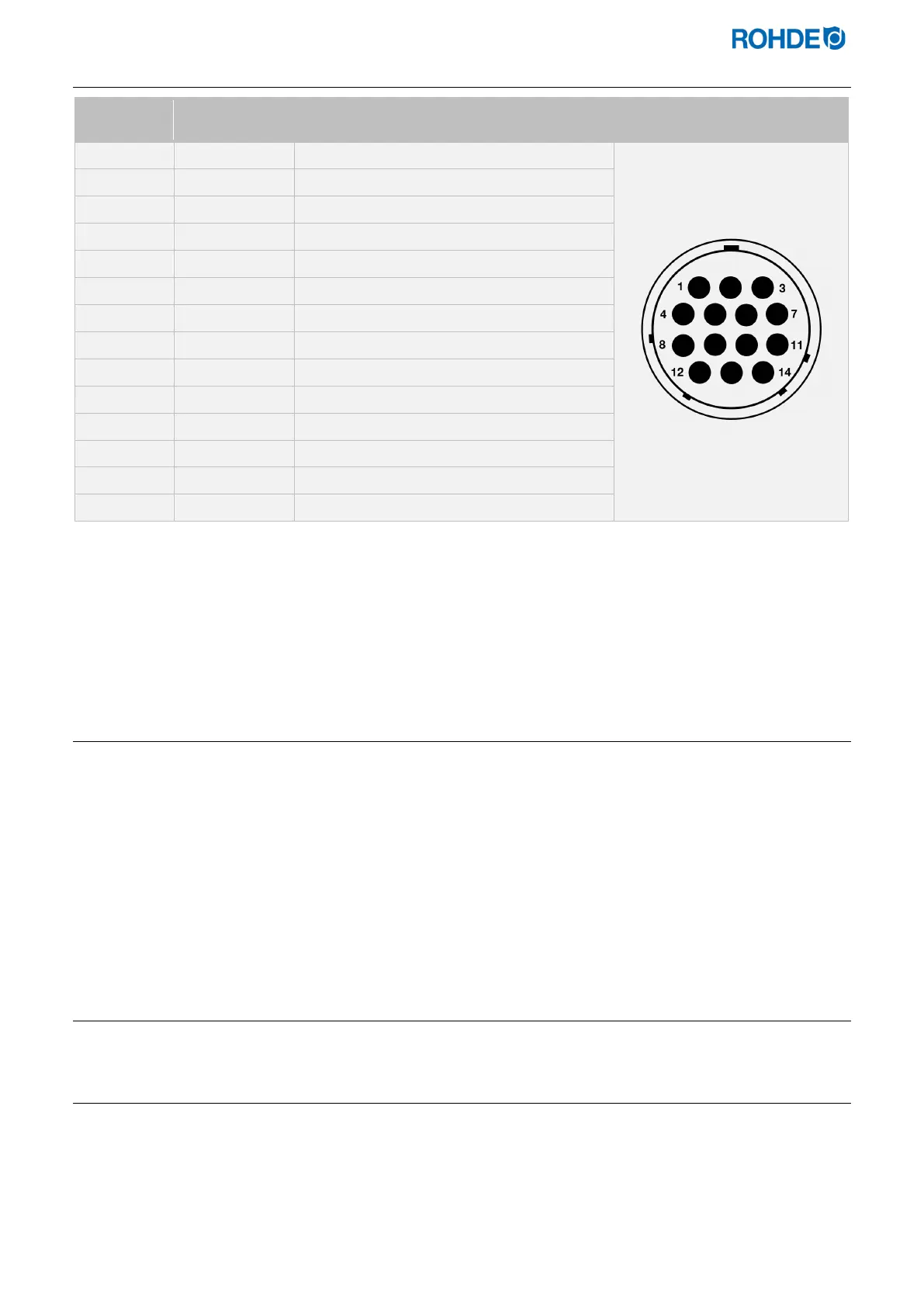

2.6. Brochage du connecteur
Broche n° X = affectée Description
Vue de l'affectation des
X Thermocouple 1 (type S) +
X Thermocouple 1 (type S) - --
− Sans affectation
− Sans affectation
− Sans affectation
− Sans affectation
− Sans affectation
X Alimentation L1 230 V c.a.
X Alimentation N
− Sans affectation
− Sans affectation
X Sortie de commande contacteur de sécurité
X Sortie de commande conducteur neutre
X Sortie de commande zone 1
Nota :
• Chaque sortie de commande peut commuter au maximum 250 à 300 mA sous 230 V.
• Pour commuter des charges, il faut impérativement utiliser un relais à ces sorties.
• Le brochage de la prise CPC 14 correspondante peut varier selon la marque du four ! Vous risquez
d'endommager le régulateur et le four en cas de non-respect.
2.7. Circuit de protection du contacteur de four
La bobine d'un contacteur de four devrait être déparasitée au moyen d'un varistor. À cet effet, le varistor doit être
raccordé directement à chaque contacteur via les bornes de bobine. Les fours ROHDE sont systématiquement
livrés avec cette protection. Pour les fours d'autres fabricants, des produits adéquats sont disponibles comme
accessoires auprès des fabricants de contacteurs.
Attention !
Le régulateur peut être endommagé si les contacteurs ne sont pas déparasités par le biais d'un varistor.
3. Consignes de sécurité
3.1. Consignes d'ordre général
Respectez toutes les consignes de sécurité et tous les avertissements concernant le système de régulation et
observez les indications de la notice d'utilisation et les informations des plaques d'avertissement pour le four auquel
sera raccordé le système de régulation.
Conservez la notice d'utilisation du système de régulation et les instructions de service du four de manière à :
• ce qu'elles soient accessibles en permanence pour toutes les personnes qui travaillent avec le four et
• qu'elles se trouvent toujours à proximité du four.
