2.4.2. Panoramica delle fasi del programma

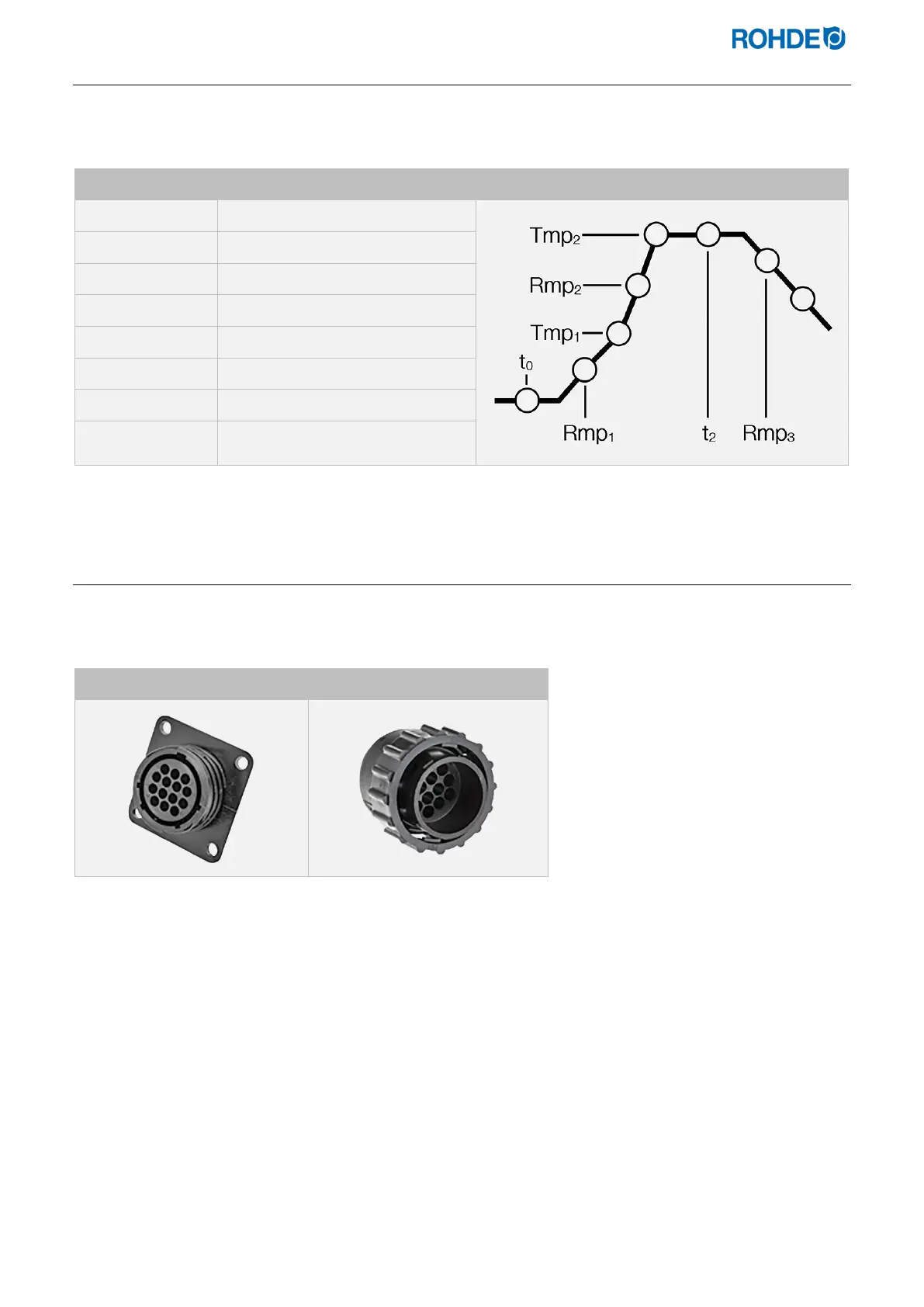

Sul lato frontale del regolatore si trova una rappresentazione schematica della curva di cottura. Questa è costituita
dalle diverse fasi del programma. Il LED di stato indica lampeggiando in quale fase di programma ci si trova.
Fase Descrizione Figura
t
0
Precorsa
Rmp
1
Prima quota di riscaldamento
Tmp
1
Primo punto di commutazione
Rmp
2
Seconda quota di riscaldamento
Tmp
2
Temperatura finale
t
2
Tempo di mantenimento
Rmp
3
Quota di raffreddamento
Ultima spia di
controllo
Indicatore della fine del programma
2.5. Caratteristiche del connettore a spina
L’impianto di regolazione viene collegato al forno con un connettore a spina da 14 poli. La presa nera da 14 poli
prevista allo scopo si trova sulla cassetta di connessione del forno (vicino alla linea di alimentazione elettrica).
Presa CPC-14 del forno Spina CPC-14 del regolatore
