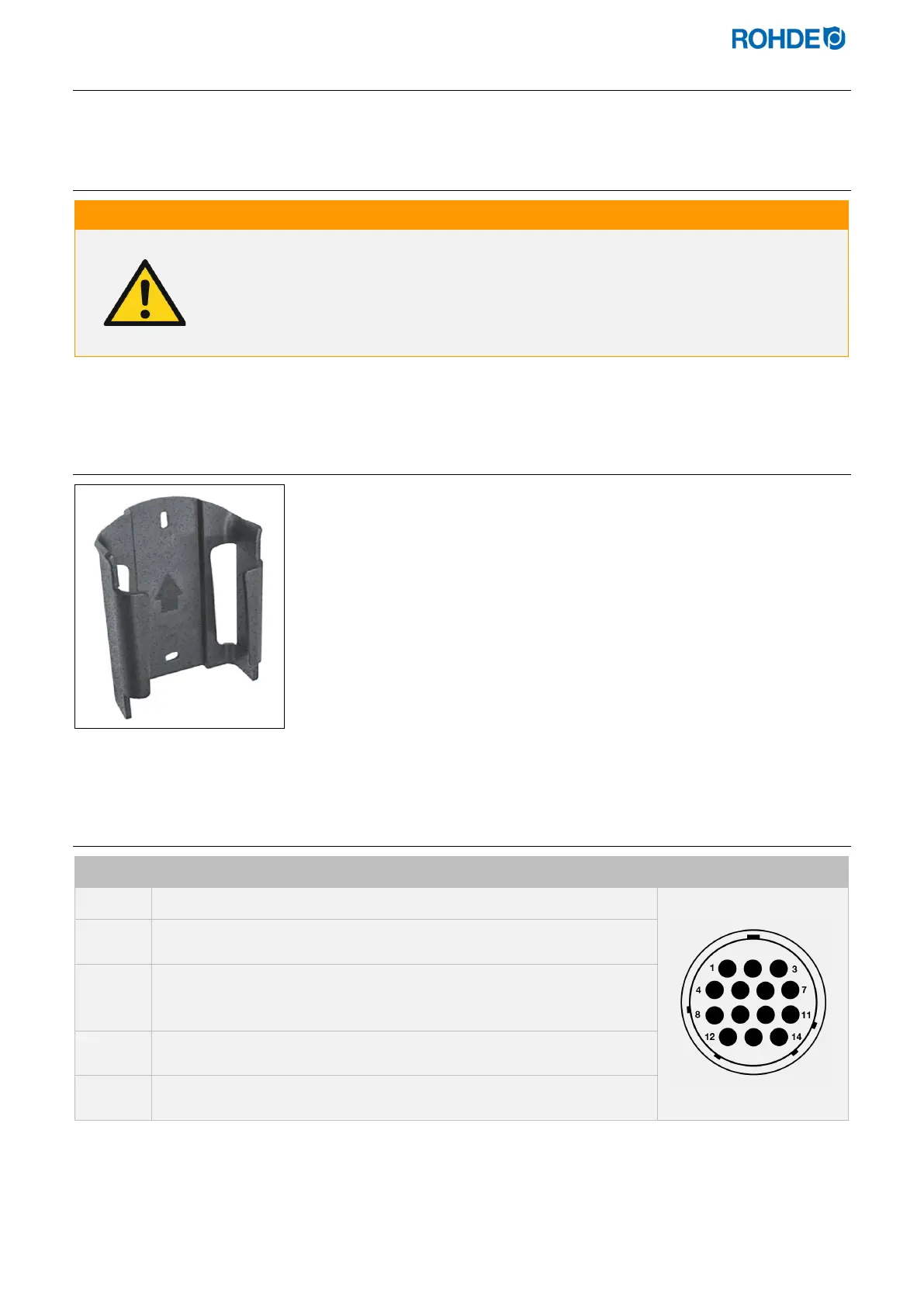

4. Montáž
4.1. Obecný bezpečnostní pokyn
před vážnými úrazy a poškozením pece v důsledku nesprávně umístěného regulátoru.
Regulátor se nikdy nesmí odkládat na pec, nýbrž musí se vždy umístit do příslušného
držáku. Regulátor nesmí být vystaven přímému působení tepla z pece vlivem odtahového
vzduchu nebo sálání.
4.2. Montáž držáku
Regulátor se dodává s vhodným držákem, který může být připevněn k peci
nebo na místě instalace pece (v její blízkosti nebo na stěně).
⇒ Držák se připevní 2 šrouby.
⇒ Při montáži držáku dbejte na jeho správnou polohu (šipka musí směřovat
nahoru).
⇒
Regulátor nikdy neodkládejte na pec, nýbrž zasunujte jej vždy jen do
držáku.
⇒ Při montáži na peci se držák montuje na vhodnou upevňovací destičku
nebo na spínací skříňku. Řiďte se přitom pokyny uvedenými v návodu k
provozu pece.
⇒
Při montáži na stěnu se držák našroubuje přiloženými upevňovacími
prostředky přímo na stěnu v blízkosti pece.
⇒ Vhodný montážní materiál je součástí dodávky.
4.3. Připojení kabelu k peci
Krok Popis Pohled na konektor
Zasuňte konektor regulátoru do zásuvky na peci.
Konektor a zásuvka mají příslušné geometrické kódování – obě části lze
spojit pouze, jsou-li vůči sobě v určité poloze.
Výstupek na konektoru se musí nacházet v poloze „12 hodin“, aby se dal
zasunout do vybrání na zásuvce, které je také v poloze „12 hodin“.
Konektor musíte případně trochu pootočit, aby dokonale zapadl do
zásuvky.
Utáhněte vnější kroužek se závitem na konektoru ve směru hodinových
ručiček.
