Rohde ST 310 - Avvisi DI Sicurezza; Avvisi Generali; Occupazione Dei Pin Nel Connettore a Spina; Protezione Dei Relè del Forno

175 / 293 - IT -

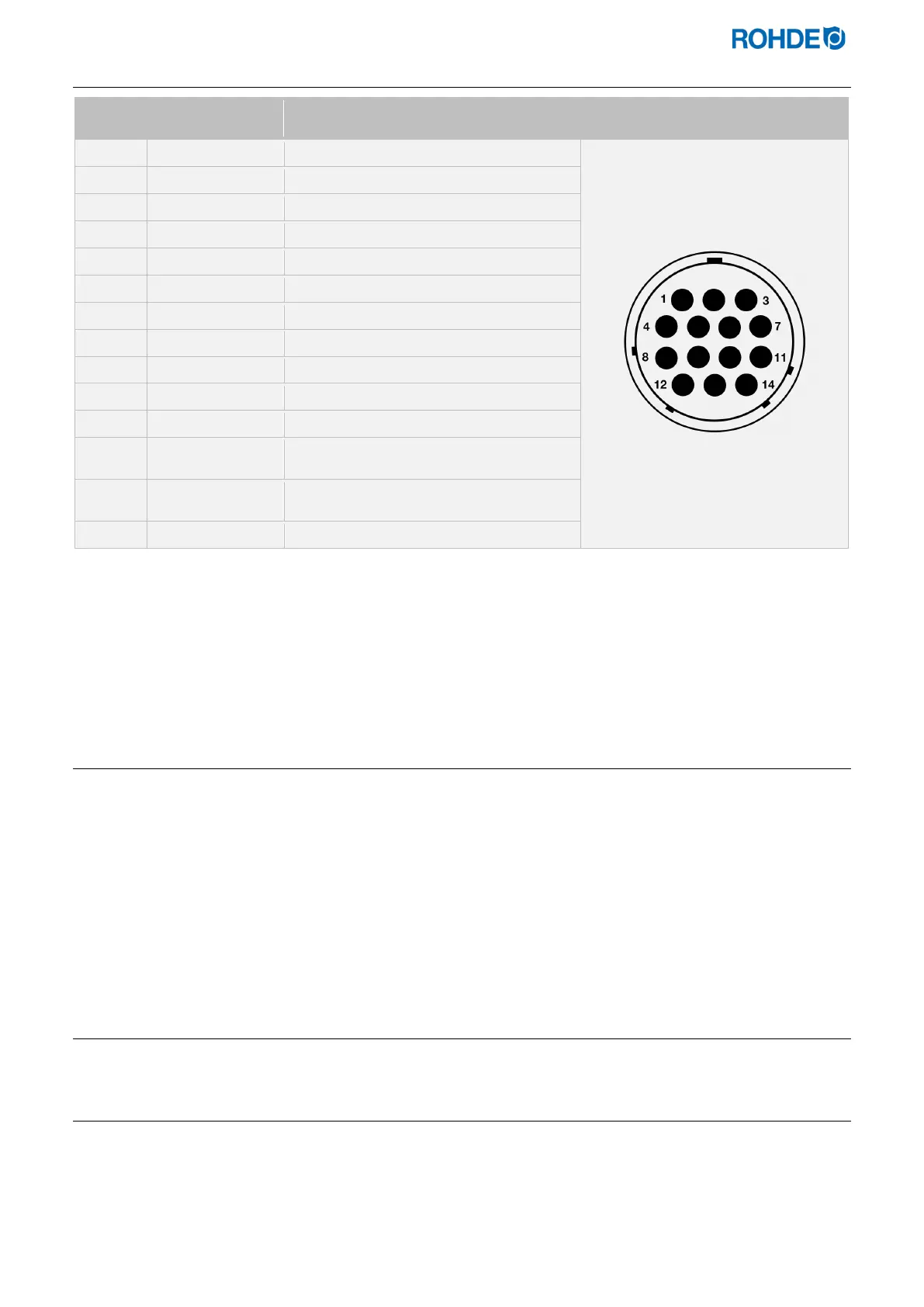

2.6. Occupazione dei pin nel connettore a spina
N. pin X = occupato Descrizione
Posizione dei pin nel connettore a
spina
1
X Termocoppia 1 (tipo S) +
2
X Termocoppia 1 (tipo S) - --
3
− Non occupato
4
− Non occupato
5
− Non occupato
6
− Non occupato
7
− Non occupato
8
X Alimentazione L1 230V AC
9
X Alimentazione N
10
− Non occupato
11
− Non occupato
12
X
Uscita di commutazione interruttore di
sicurezza
13
X
Uscita di commutazione conduttore
neutro
14
X Uscita di commutazione zona 1
Avviso:
• Ogni uscita di commutazione può collegare max. 250-300 mA a 230 V.
• Per il collegamento di carichi è tassativamente necessario utilizzare un relè su queste uscite.
• L’occupazione della presa CPC-14 corrispondente potrebbe essere diversa in forni di altri fabbricati! Il
mancato rispetto di queste indicazioni comporta il pericolo di danni al regolatore e al forno.
2.7. Protezione dei relè del forno
La bobina in un relè di un forno dovrebbe essere protetta con un varistore. Il varistore va collegato allo scopo
direttamente sul morsetto della bobina di ogni singolo relè. I forni di cottura ROHDE possiedono questa dotazione a
livello standard. Per i forni di altri fabbricati sono reperibili come accessori i prodotti adeguati presso i costruttori dei
relè.
Attenzione!
Il regolatore potrebbe subire danni se i relè non vengono protetti con un varistore.
3. Avvisi di sicurezza
3.1. Avvisi generali
Rispettare gli avvisi di sicurezza e avvertimento relativi all’impianto di regolazione e osservare le istruzioni per l’uso e
le informazioni dei cartelli di avvertimento posti sul forno a cui è collegato l’impianto di regolazione.
Conservare le istruzioni per l’uso dell’impianto di regolazione e del forno, di modo che:
• le istruzioni siano sempre accessibili a tutti coloro che lavorano sul forno e
• le istruzioni siano sempre reperibili nelle vicinanze del forno.
