260 / 293 - CZ -

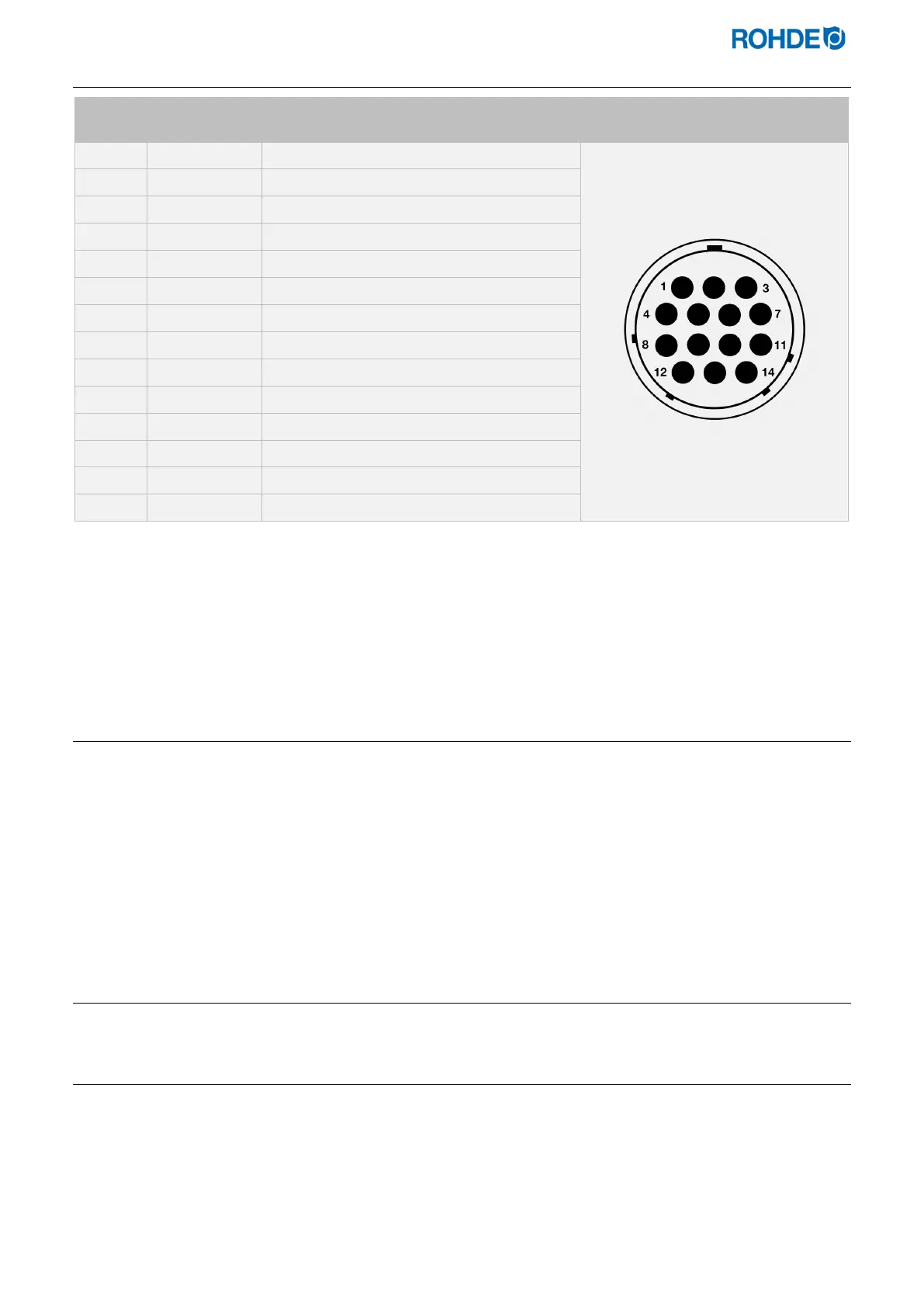

2.6. Osazení piny u konektoru
Pin č. X = osazen Popis
Pohled na osazení piny
u konektoru
1
X termočlánek 1 (typ S) +
2
X termočlánek 1 (typ S) - --
3
− není osazen
4
− není osazen
5
− není osazen
6
− není osazen
7
− není osazen
8
X napájení L1 230 V AC
9
X napájení N
10
− není osazen
11
− není osazen
12
X spínací výstup – bezpečnostní stykač
13
X spínací výstup – neutrální vodič
14
X spínací výstup – zóna 1
Upozornění:
• Každý spínací výstup může sepnout max. 250-300 mA při 230 V.
• Ke spínání zátěže je nezbytně nutné použít na těchto výstupech relé.
• Osazení příslušné zásuvky CPC 14 může být odlišné v závislosti na výrobci pece! Opomenutím této
skutečnosti může dojít k poškození regulátoru a pece.
2.7. Ochranný obvod se stykačem pece
Cívku bezpečnostního stykače pece je třeba odrušit varistorem. K tomuto účelu musí být varistor připojen ke
každému stykači přímo přes svorky cívky. Vypalovací pece ROHDE se standardně takto dodávají. Pro pece jiných
výrobců jsou vhodné produkty k dispozici (jako příslušenství) u výrobců bezpečnostních stykačů.
Pozor!
Pokud se stykače neodruší varistorem, může dojít k poškození regulátoru.
3. Bezpečnostní pokyny
3.1. Obecné pokyny
Dodržujte všechny bezpečnostní pokyny a upozornění pro regulátor a řiďte se návodem k provozu pece, jakož i
informacemi na výstražných štítcích pece, ke které je regulátor připojen.
Uchovávejte návody k obsluze regulátoru a návody k provozu pece tak,
• aby byly vždy přístupné všem osobám pracujícím u pece
• a aby se nacházely vždy v blízkosti pece.
