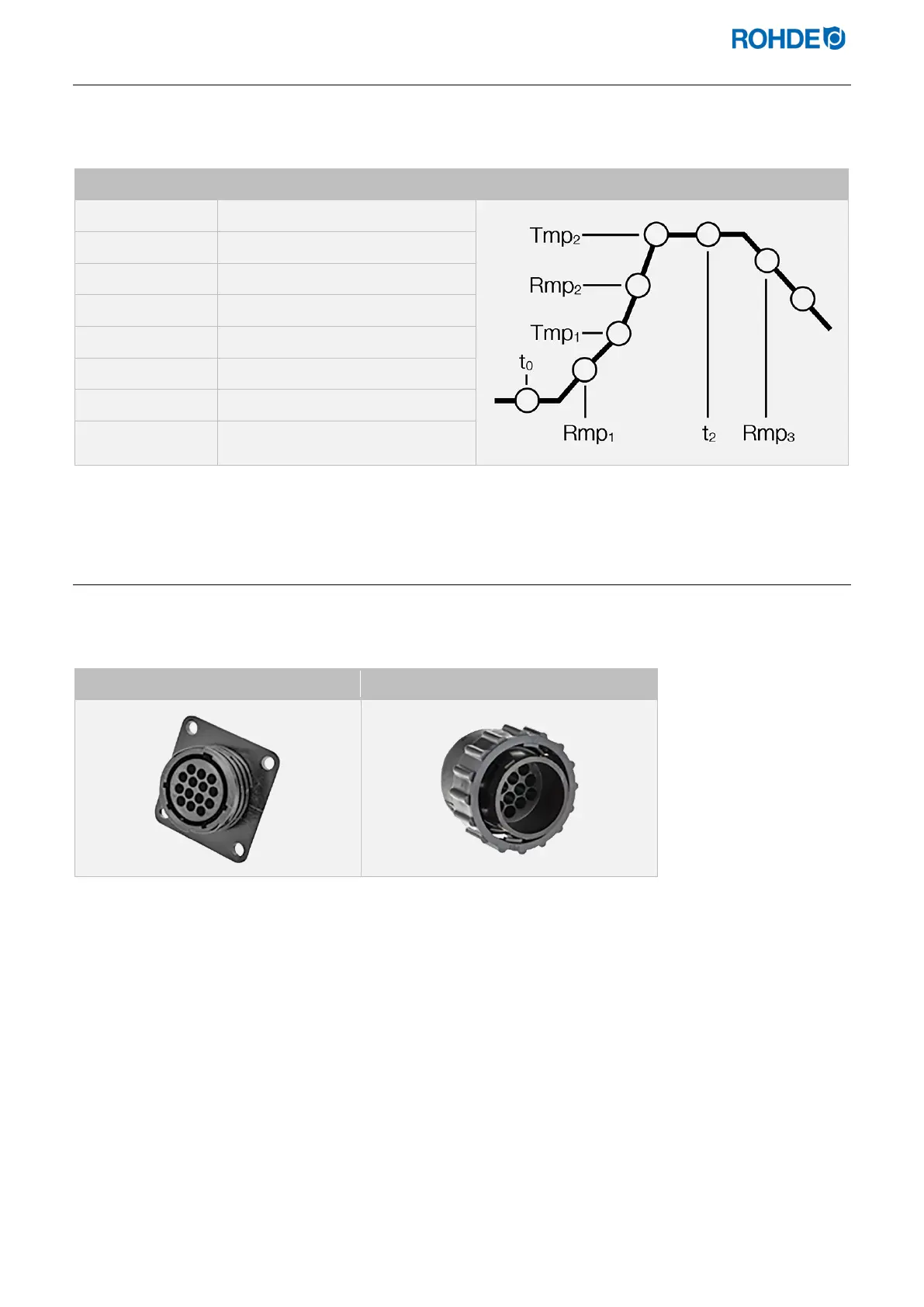

2.4.2. Overzicht van de programmafasen
Op de voorkant van de regelaar is een schematische weergave van de stookcurve afgebeeld. Deze bestaat uit een
aantal fasen. De statusled toont in welke programmafase u zich bevindt.
Fase Beschrijving Afbeelding
t
0
Aanloopfase
Rmp
1
1e opstookfase
Tmp
1
1e omschakelpunt
Rmp
2
2e opstookfase
Tmp
2
Eindtemperatuur
t
2
Pendelfase op eindtemperatuur
Rmp
3
Afkoelfase
Laatste
indicatielampje
Programma voltooid
2.5. Connectoreigenschappen
De regelaar wordt met een 14-polige ronde stekker op de oven aangesloten. De daarvoor bestemde zwarte 14-
polige ovenconnector zit aan de elektrokast van de oven (nabij het netsnoer).
14-polige ronde connector oven 14-polige ronde connector regelaar
