Rohde ST 310 - Panoramica del Dispositivo; Panoramica Dellimpianto DI Regolazione

173 / 293 - IT -

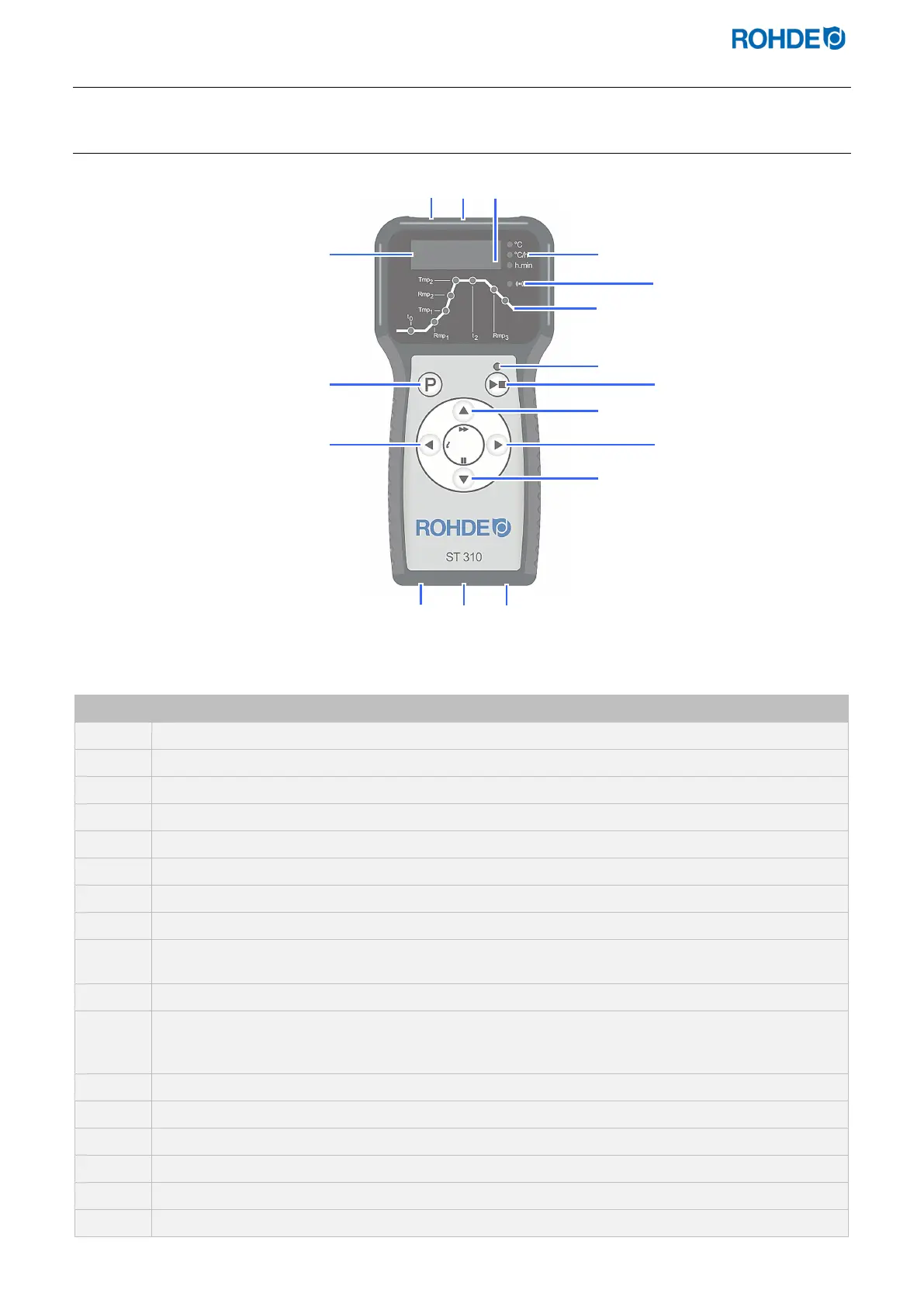

2.4. Panoramica del dispositivo
2.4.1. Panoramica dell’impianto di regolazione
Pos. Descrizione
1
Interfaccia USB
2
Spia di controllo “USB nella porta USB”
3
Spia di controllo “Riscaldamento attivo” (sul display lampeggia un punto arancione)
4
Simboli grafici: “Temperatura (°C)”, “Quota di riscaldamento/raffreddamento (°C/h)”, “Tempo (h.min)”
5
Spia di controllo “Trasferimento dati”
6
Panoramica delle fasi del programma (per la spiegazione vedi il paragrafo seguente)
7
Spia di controllo “Programma in corso”
8
Tasto start/stop
9
Aumentare il valore
(funzione aggiuntiva: “Funzione di avanzamento del programma” tenendo premuto 3 secondi il tasto)
10
Salto in avanti/avanti
11
Ridurre il valore
(funzione aggiuntiva: “Funzione di pausa del programma” premendo il tasto durante il programma in
corso)
12
Interruttore di rete
13
Cavo con connettore a spina CPC-14 (collegamento al forno)
14
Fusibile
15
Salto indietro/indietro (funzione aggiuntiva: “Tasto Info”)
16
Tasto per selezionare la memoria dei programmi
17
Display principale
8
9
1
2
5
6
3
7
10
11
12
13
14
15
16
17
3 1 0
4
