Rohde ST 310 - Visión General del Controlador; Visión General del Equipo

131 / 293 - ES -
2.4. Visión general del equipo

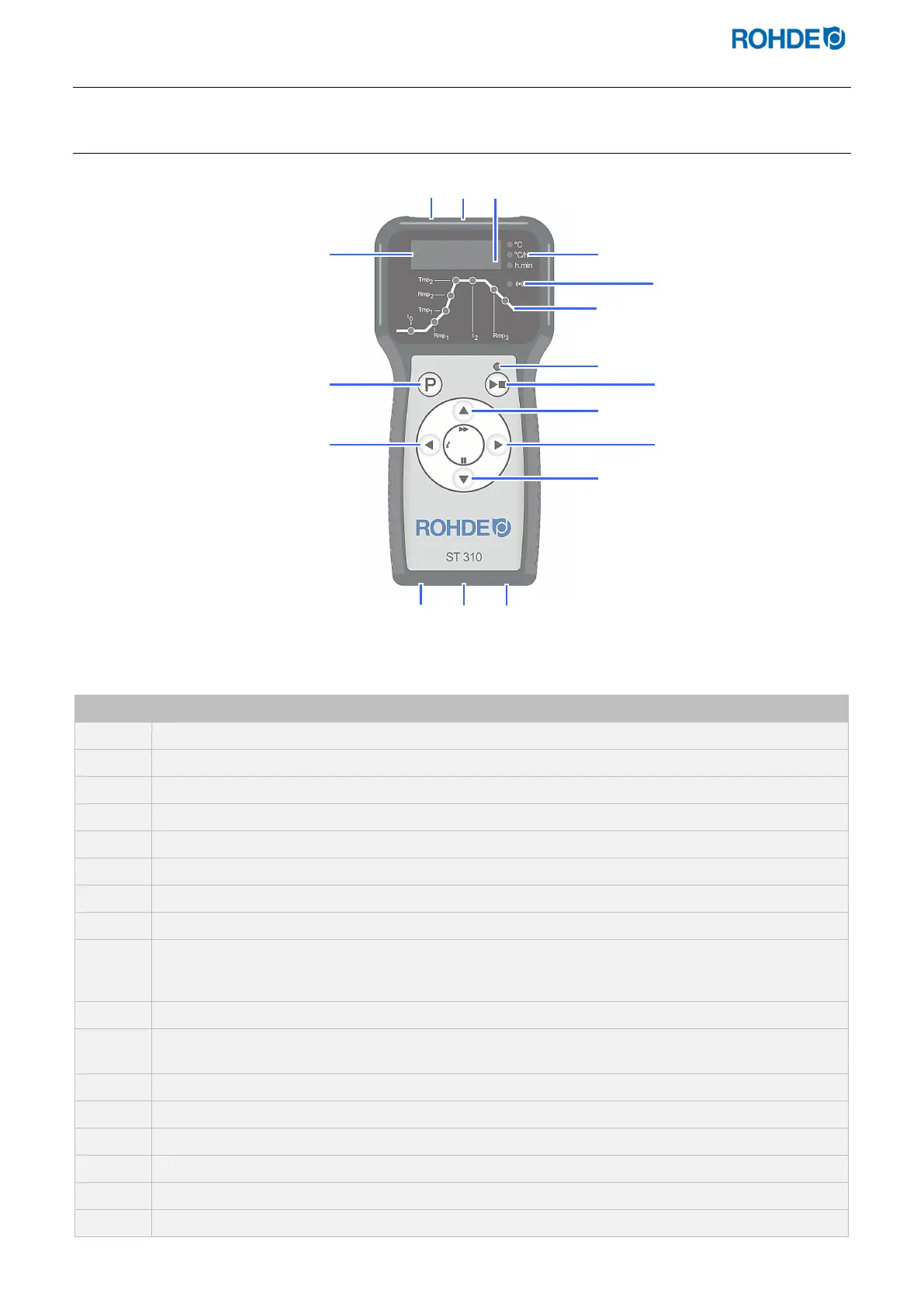

2.4.1. Visión general del controlador
Pos. Descripción
1
Puerto USB
2
Testigo «Memoria USB insertada en el puerto USB»
3
Testigo "Calentamiento activo" (parpadea un píxel naranja en la pantalla)
4
Iconos: "Temperatura (°C)", "Velocidad de calentamiento/enfriamiento (°C/h)", "Tiempo (h.min)"
5
Testigo "Transmisión de datos"
6
Resumen de las secciones del programa (ver descripción el apartado siguiente)
7
Testigo "Programa en marcha"
8
Botón de inicio/parada
9
Aumentar el valor
(función adicional: "Función de avance de programa" manteniendo pulsado el botón durante
3 segundos)
10
Saltar hacia delante/adelante
11
Disminuir el valor
(función adicional: "Función de pausa del programa" pulsando el botón con el programa en marcha)
12
Interruptor de alimentación
13
Cable con conector CPC-14 (conexión al horno)
14
Protección
15
Saltar hacia atrás/atrás (función adicional: "Botón de información")
16
Botón para seleccionar la memoria de programa
17
Pantalla principal
8
9
1
2
5
6
3
7
10
11
12
13
14
15
16
17
