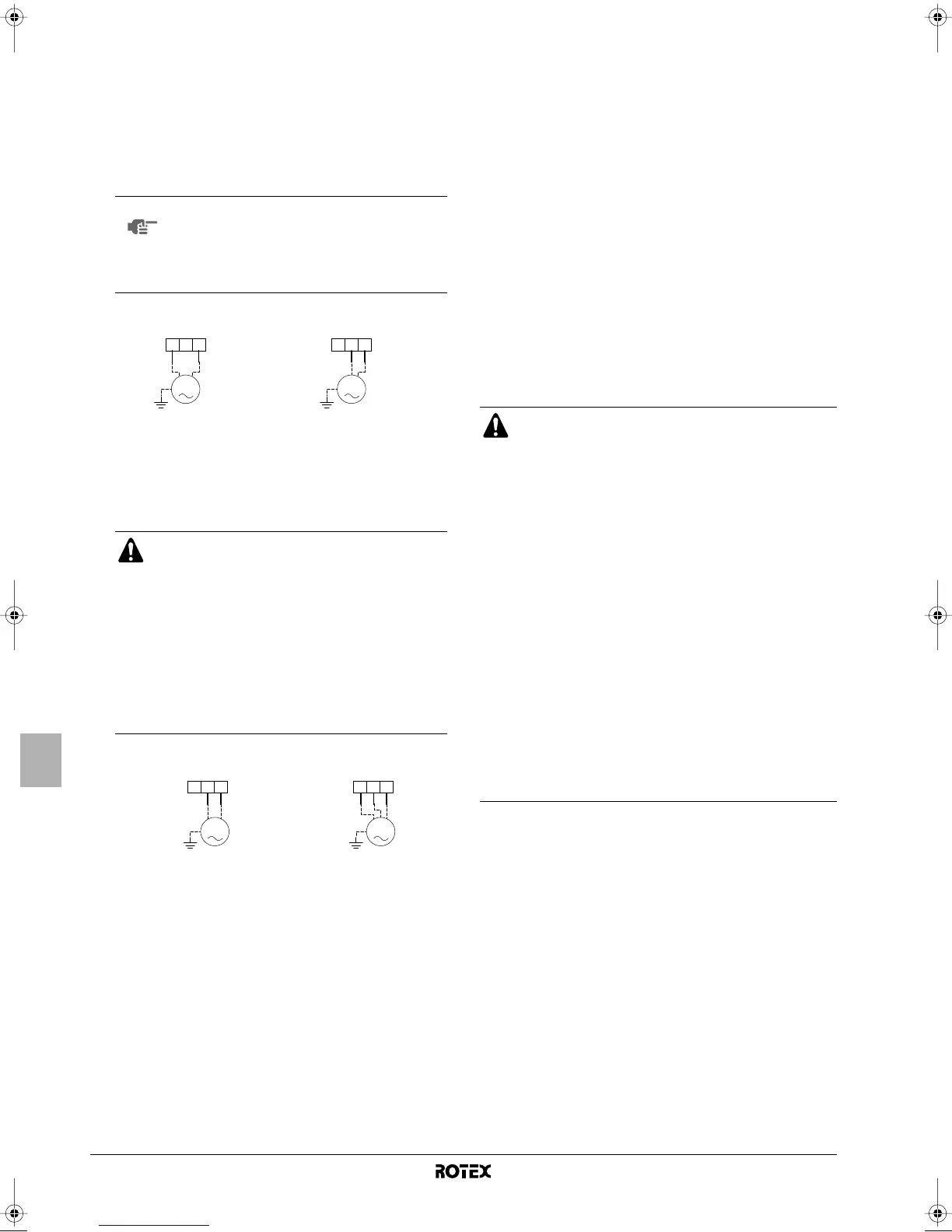

Manuale d’installazione
18
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
Collegamento dei cavi di comando delle valvole
Caratteristiche delle valvole
■ Alimentazione: 230 V CA
■ Massimo assorbimento in funzionamento: 100 mA
Collegamento elettrico della valvola a 2 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola al terminale X2M, come illustrato nello schema
elettrico.
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Collegamento elettrico della valvola a 3 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola ai terminali appropriati come illustrato nello schema
elettrico.
2 Fissare il cavo/i cavi agli appositi supporti utilizzando le fascette
per garantire la resistenza alle sollecitazioni.
Collegamento a un'alimentazione a tariffa kWh ridotta
L'obiettivo delle aziende fornitrici di energia elettrica di tutto il mondo
è quello di fornire servizi elettrici a prezzi competitivi, con la
possibilità, in molti casi, di applicare ai clienti tariffe ridotte, ad
esempio, tariffe multiorarie, tariffe stagionali o la
"Wärmepumpentarif" (tariffa per riscaldamento con pompe di calore)
in Germania e in Austria... .
Il presente apparecchio consente un collegamento a questi sistemi di
fornitura di alimentazione a tariffa ridotta.
Per valutare l'opportunità di collegare l'apparecchio a uno dei sistemi
di fornitura di alimentazione a tariffa ridotta eventualmente disponibili,
consultare l'azienda fornitrice di energia elettrica nell'area in cui
l'apparecchio deve essere installato.
Se l'apparecchio è collegato a un'alimentazione a tariffa kWh ridotta,
l'azienda fornitrice di energia elettrica è autorizzata a:
■ interrompere l'alimentazione dell'apparecchio per determinati
periodi di tempo;
■ richiedere che in determinati periodi di tempo il consumo di
elettricità dell'apparecchio sia sottoposto a limitazioni.
L'unità è progettata per ricevere un segnale di ingresso tramite il
quale essa passa alla modalità di disattivazione forzata. In tal caso, il
compressore dell'unità esterna smette di funzionare.
NOTA
Il collegamento elettrico è diverso per una valvola
normale chiusa (Normal Closed, NC) e una
valvola normale aperta (Normal Open, NO).
Collegarsi ai numeri di terminale corretti come
indicato nel diagramma dei collegamenti elettrici e
nelle illustrazioni sotto.
Valvola a 2 vie normale chiusa
(NC)
Valvola a 2 vie normale aperta
(NO)
È possibile collegare due tipi di valvole a 3 vie. Il
cablaggio è diverso per ogni tipo:
■ Valvola a 3 vie di tipo "a 2 fili con ritorno a molla"
La valvola a 3 vie deve essere montata in modo
che, quando la valvola a 3 vie è ferma (non
attivata), è selezionato il circuito di riscaldamento
dell'ambiente.
■ Valvola a 3 vie di tipo "a 3 fili SPST"
La valvola a 3 vie deve essere montata in modo
che, quando i terminali 9 e 10 sono alimentati,
sia selezionato il circuito dell'acqua calda ad uso
domestico.
Valvola "a 2 fili con ritorno a
molla"
Valvola "a 3 fili SPST"
NC
5X2M 6 7
M
NO
5 6X2M 7
M
9X2M 8
10
M
9X2M 8
10
M
Avvertenze
per un'alimentazione a tariffa kWh ridotta come quella
illustrata di seguito alla voce tipo 1
■ Se l'alimentazione a tariffa kWh ridotta non prevede
interruzioni di alimentazione, il controllo dei
riscaldatori potrà essere mantenuto.
Per le varie possibilità di controllo dei riscaldatori
quando è attiva l'attivazione a tariffa kWh ridotta, fare
riferimento a "[D] Alimentazione a tariffa kWh ridotta"
a pagina 29.
Se i riscaldatori devono essere sottoposti a controllo
quando l'alimentazione a tariffa kWh ridotta non è
attivata, i riscaldatori andranno collegati a
un'alimentazione separata.
■ Quando l'alimentazione a tariffa kWh ridotta è attivata
e l'alimentazione non subisce interruzioni, può
verificarsi un consumo energetico anche in modalità
standby (PCB, sistema di controllo, pompa…)
per un'alimentazione a tariffa kWh ridotta come quelle
illustrate di seguito alle voci tipo 2 o 3
Alimentazioni a tariffa kWh ridotta che bloccano
completamente l'accesso alla rete tradizionale non sono
consentite per questa applicazione poiché non
contemplano la prevenzione del congelamento dell'acqua.
4PW53149-1 Page 18 Thursday, May 7, 2009 1:43 PM
