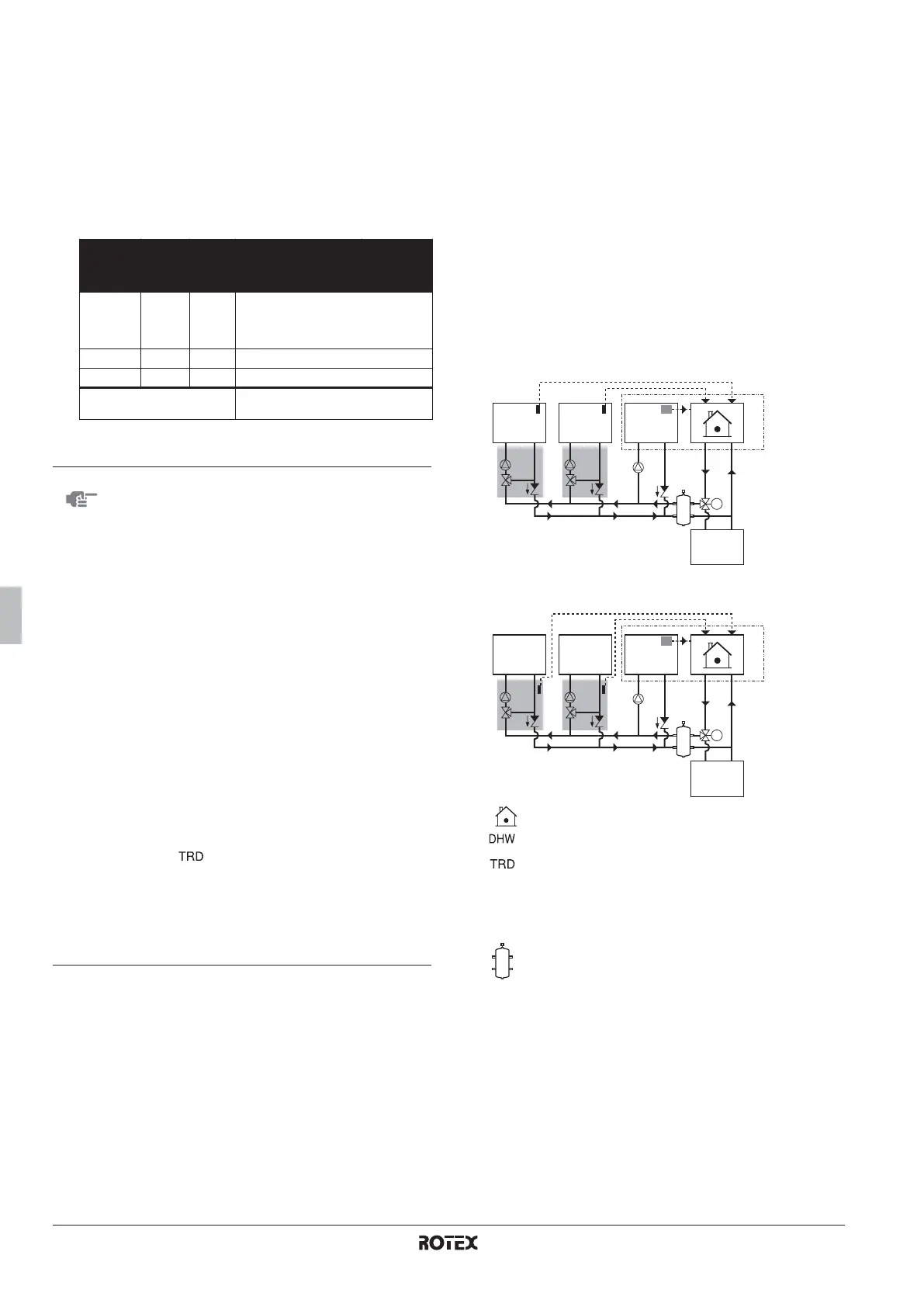

Installationsanleitung
33
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1C – 2012.06
Die Konfiguration für Betriebsmuster A erfolgt durch bauseitige
Einstellungen:
1 Wählen Sie das geeignete Muster: [7-02]=0
2 Mehrfach-Sollwert 1 einschalten: [7-03]=0 [7-03]=1
Mehrfach-Sollwert 2 einschalten: [7-04]=0 [7-04]=1
3 Die Temperatur für Mehrfach-Sollwert 1 eingeben: [A-03] (siehe
unten)
Die Temperatur für Mehrfach-Sollwert 2 eingeben: [A-04] (siehe
unten)
Konfigurationsbeispiel:
Steuerung auf Grundlage von Mehrfach-Sollwerten:
Betriebsmuster B
Die grundlegende Anordnung bei der Steuerung auf Grundlage von
Mehrfach-Sollwerten gemäß Betriebsmuster B ist dieselbe wie bei
der normalen klassischen Anordnung. Das heißt, der Heizbetrieb für
Raumheizung und der für Warmwasserbereitung können nicht
gleichzeitig stattfinden.
Betriebsmuster B mit Mehrfach-Sollwerten ist auf Raumheizungs-
betrieb ausgerichtet. Es erlaubt den Einsatz mehrerer
Wassertemperatur-Sollwerte, wenn Fernbedienung und externer
Raumthermostat kombiniert eingesetzt werden.
Bei der Konfiguration von Betriebsmuster B können 3 Sollwerte für
Raumheizungsbetrieb und 1 Sollwert für die Warmwasserbereitung
festgelegt werden.
Die Anforderungssignale für das Ein- und Ausschalten des Raum-
heizungsbetriebs können auf 2 unterschiedliche Arten implementiert
werden (nach Wahl des Installateurs):
thermostatgesteuertes EIN/AUS-Signal (von externem
Raumthermostat)
Status-Signal (aktiv oder nicht aktiv) vom entsprechenden
Temperaturreduzierungsgerät
Sollwert
Bau-
seitige
Ein-
stellung
Thermo-Status
Brauch-
wasser
(Warm-
wasser)
70°C
(a)
(a) Die Wassertemperatur, die erforderlich ist, um diesen Sollwert zu erreichen,
ist natürlich höher als 70°C.
[b-03] AUS EIN AUS AUS AUS
Raum 1 65°C [A-03] AUS EIN/AUS EIN EIN AUS
Raum 2 35°C [A-04] AUS EIN/AUS EIN AUS EIN
Resultierende Temperatur des
Wärmepumpen-Wassers
AUS >70°C 65°C 65°C 35°C
HINWEIS
Ist das System gemäß Betriebsmuster A
konfiguriert, können möglicherweise weder die
Raumthermostatfunktion der Fernbedienung
(standardmäßig auf AUS, wenn Steuerung auf
Grundlage eines Mehrfach-Sollwertes gewählt ist)
noch der externe Raumthermostat (als Ersatz für
die Raumthermostatfunktion der Fernbedienung)
benutzt werden.
Wenn Muster A aktiv ist, wird der von die Fern-
bedienung gelieferte Wert für die Wasser-
temperatur ignoriert.
Es liegt in der Verantwortung des Installateurs
dafür zu sorgen, dass keine unerwünschten
Situationen eintreten können (z.B. eine zu hohe
Temperatur beim Wasser für die Bodenheizung
usw.).
Es liegt in der Verantwortung des Installateurs
dafür zu sorgen, dass der Wasserkreislauf gut
ausgeglichen wird (dass z.B. während der
Warmwasserbereitung auch der Kreislauf für
andere Einrichtungen hinreichend betrieben wird,
usw.).
Rotex bietet kein Temperaturreduzierungsgerät
an ( ). Dieses System bietet lediglich die
Möglichkeit, Mehrfach-Sollwerte zu benutzen.
Bei Anwendung von Betriebsmuster A (mit einem
hohen Temperatur-Sollwert) wird empfohlen, für
die Warmwasserbereitung (Brauchwasser) nur
die Funktion für automatisches Aufheizen und
Speichern zu wählen.
Inneneinheit
Brauchwassertank (Domestic hot water tank)
Temperaturreduzierungsgerät (Temperature reducing
device)
Space 0 Raum 0
Space 1 Raum 1
Space 2 Raum 2
Ausgleichsbehälter
A Klassische Raumthermostat-Regulierung mit der
Raumthermostatfunktion der Fernbedienung und einem
externem Raumthermostat
Space 1
DHW
Space 2 Space 0
M
A
TRD
TRD
DHW
TRD
TRD
Space 1 Space 2 Space 0
A
M
