9 – 4

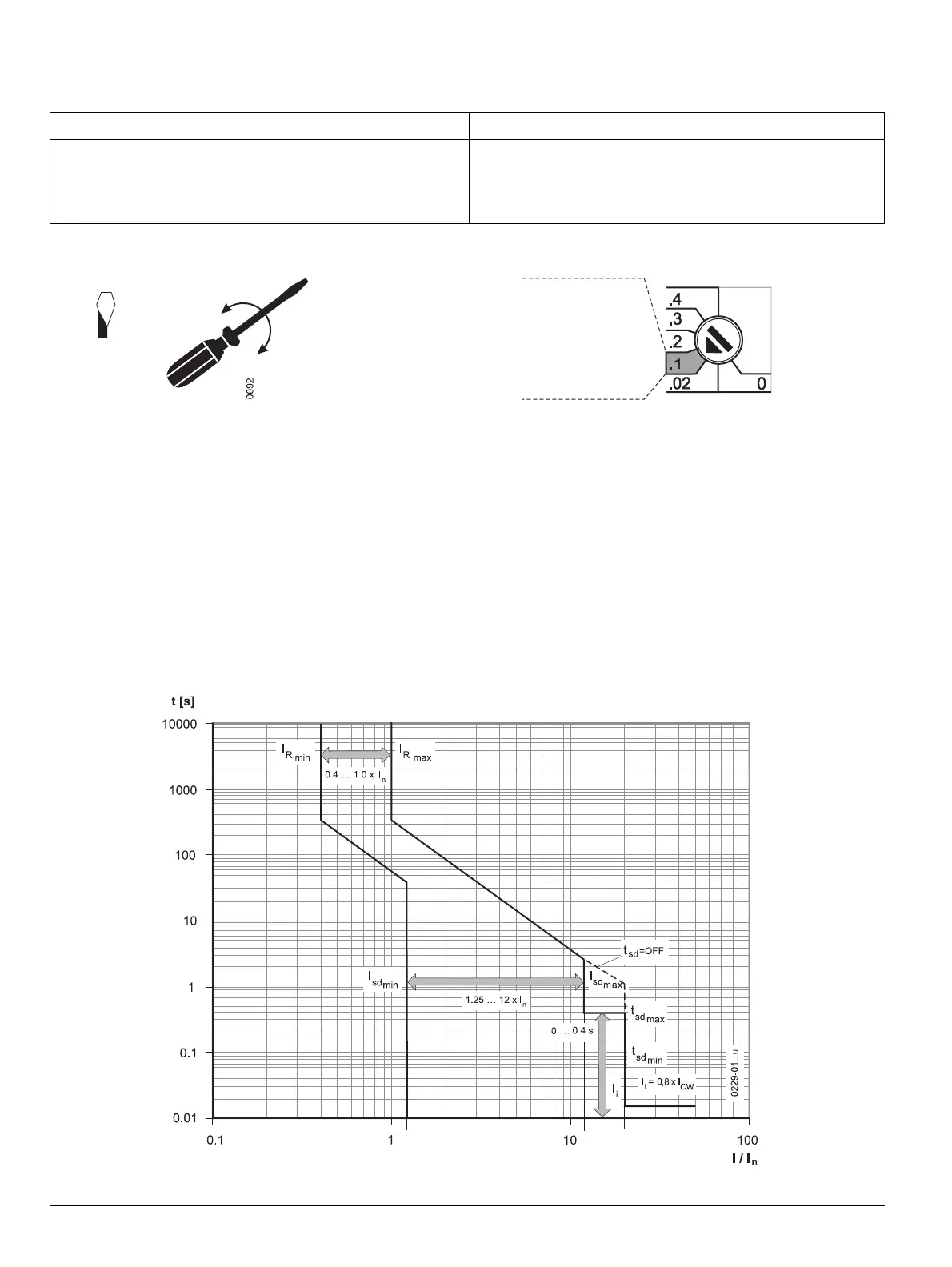

Einstellen des Überstromschutzes
Die Einstellung aller Parameter erfolgt mit Drehkodierschaltern.
Schutzfunktionen
q Überlastschutz – L-Auslösung (Seite 9-22)
q Kurzverzögerte Kurzschlussauslösung –
S-Auslösung (Seite 9-22)
q Unverzögerte Kurzschlussauslösung –
I-Auslösung (Seite 9-23)
Kennlinien
Die im Folgenden dargestellten Bereiche sind reine Einstellbereiche
der jeweiligen Parameter. Mögliche Toleranzbereiche wurden hier
nicht berücksichtigt. Sie werden in der Easy TCC Time Current
Cur
ve Software gezeigt.
L-, S-, I-Auslösung
VORSICHT CAUTION
Parametereinstellungen grundsätzlich nur vornehmen, wenn
der Leistungsschalter ausgeschaltet ist.
Eine Veränderung der Parameter bei eingeschaltetem Lei-
stungsschalter kann zu ungewolltem Auslösen des Leistungs-
schalters führen.
Adjust parameters only when the circuit breaker is in the
OPEN position.
If the parameters are modified when the circuit breaker is
CLOSED
, the circuit breaker may trip unintentionally.
The value 0.1 is set if the
rotary switch is positioned in this zone
Der Wert 0,1 ist eingestellt,
wenn der Drehschalter
3 x 0.5
1/8“
in diesem Drehwinkelbereich steht
Overcurrent protection settings
All parameters are adjusted with rotary coding switches.
Protective functions
q Overload protection – L-tripping (page 9-22)
q Short-time-delay short-circuit tripping –
S-tripping (page 9-22)
q Instantaneous short-circuit tripping –
I-tripping (page 9-23)
Characteristics
The ranges shown in the following are mere setting ranges of the
respective parameters. Possible tolerance ranges are not included
here. Tolerance ranges are shown in the Easy TCC Time Current
Curve Software.
L-, S-, I-tripping
