23 Plexiglass breaker cover
23.1 Current version
For frame size II / III only!

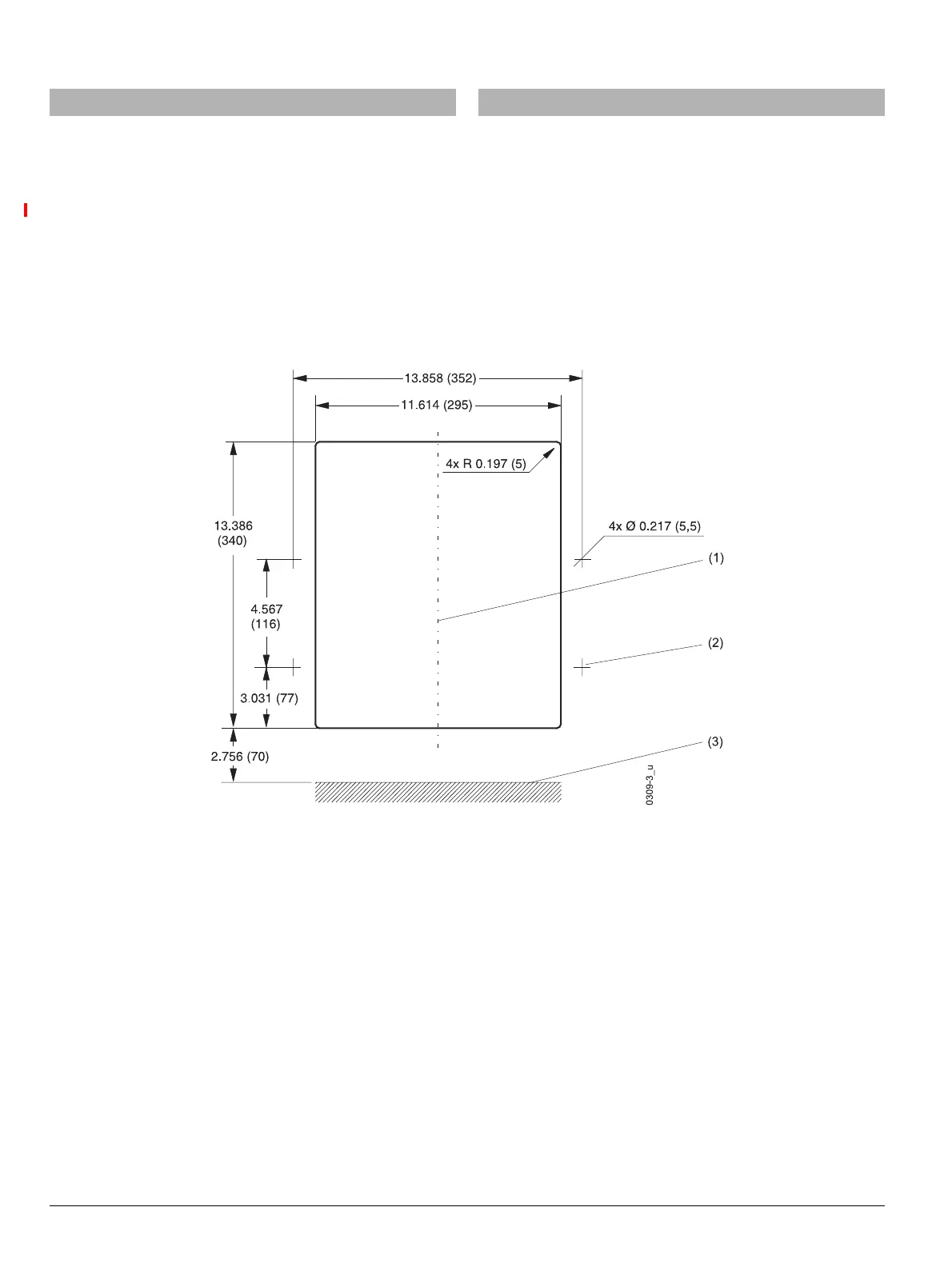

Dimension drawing for door cutout and
mounting holes
(1) Center of breaker front panel
(2) 4 holes for mounting hinges
(3) Guide frame mounting surface
23 Schutzhaube
23.1 Aktuelle Ausführung
Nur für Baugröße II / III!
Maßbild Türausschnitt und
Befestigungsbohrungen
(1) Mitte Bedienpult
(2) 4 Stück Montagebohrungen für Scharniere
(3) Montagefläche des Schalters oder des Einschubr
ahmens
